9급 지방직 토목설계 2026년 기출문제

콘크리트의 압축강도에 대한 설명으로 옳지 않은 것은?

강도설계법에서 강도감소계수를 사용하는 이유로 옳지 않은 것은?

복철근보에서 압축철근의 효과로 옳지 않은 것은?

프리스트레스트콘크리트 부재에서 프리스트레스의 감소 원인 중 시간적 손실의 원인으로 옳은 것은?

프리스트레스트콘크리트 휨부재에서 $f_t>1.0\sqrt{f_{ck}}$일 때, 균열등급으로 옳은 것은? (단, $f_t$는 미리 압축을 가한 인장구역에서 사용하중에 의한 인장연단응력이며, $f_{ck}$는 콘크리트의 설계기준압축강도이다)

연속보 또는 1방향 슬래브의 구조해석 시 휨모멘트와 전단력 계산에 근사해법을 적용하기 위해 만족해야 하는 조건으로 옳지 않은 것은?

슬래브와 보를 일체로 친 대칭형 T형보의 유효폭 $b$[mm]는? (단, 보의 복부폭 $b_w$는 400 mm, 플랜지 두께 $t_f$는 100 mm, 보의 경간 $l_n$은 10 m, 양쪽 슬래브의 중심 간 거리는 3 m이다)

철근콘크리트 부재의 설계에서 압축 이형철근의 기본정착길이 $l_{db}$는 $C_1\frac{d_b{f}_y}{\lambda \sqrt{f_{ck}}}\ge 0.043d_b{f}_y$으로 구할 수 있다. 상수 $C_1$은? (단, $d_b$는 철근의 공칭지름, $f_y$는 철근의 설계기준항복강도, $f_{ck}$는 콘크리트의 설계기준압축강도, $\lambda$는 경량콘크리트계수이다)

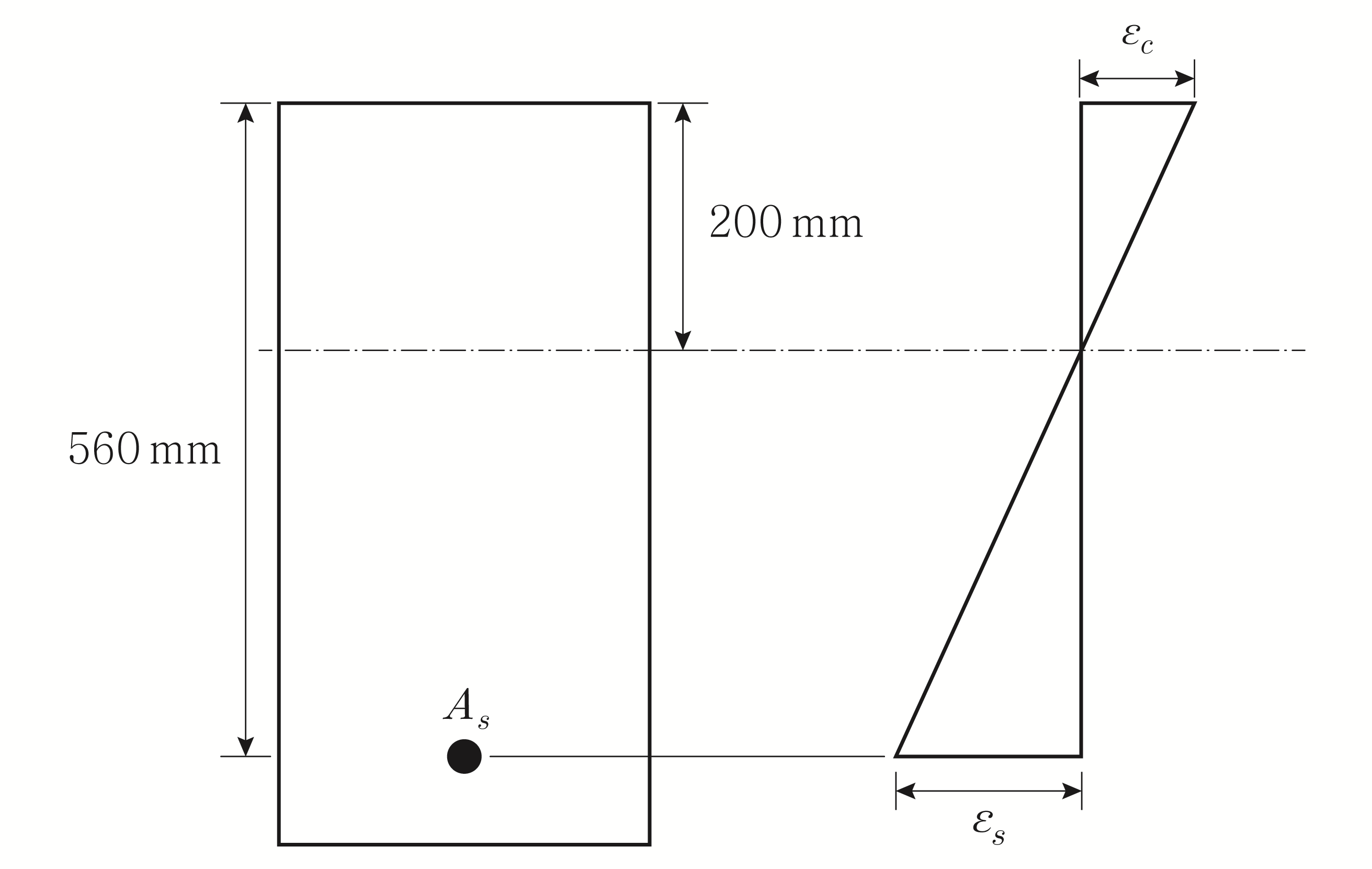

그림과 같이 정모멘트를 받는 단철근 콘크리트보에서 압축연단의 콘크리트 변형률 ${\epsilon }_c$가 0.001일 때, 철근의 인장변형률 ${\epsilon }_s$는? (단, 압축연단에서 중립축까지의 거리는 200 mm이다)

옹벽 설계에 대한 설명으로 옳지 않은 것은?

균형철근비를 가지는 단철근 직사각형보가 극한 상태(휨파괴 시의 상태)일 때, 압축연단에서 중립축까지의 깊이 $c$[mm]는? (단, 유효깊이 $d$는 530 mm, 콘크리트의 극한변형률 ${\epsilon }_{cu}$는 0.0033, 철근의 설계기준 항복변형률 ${\epsilon }_y$는 0.002이다)

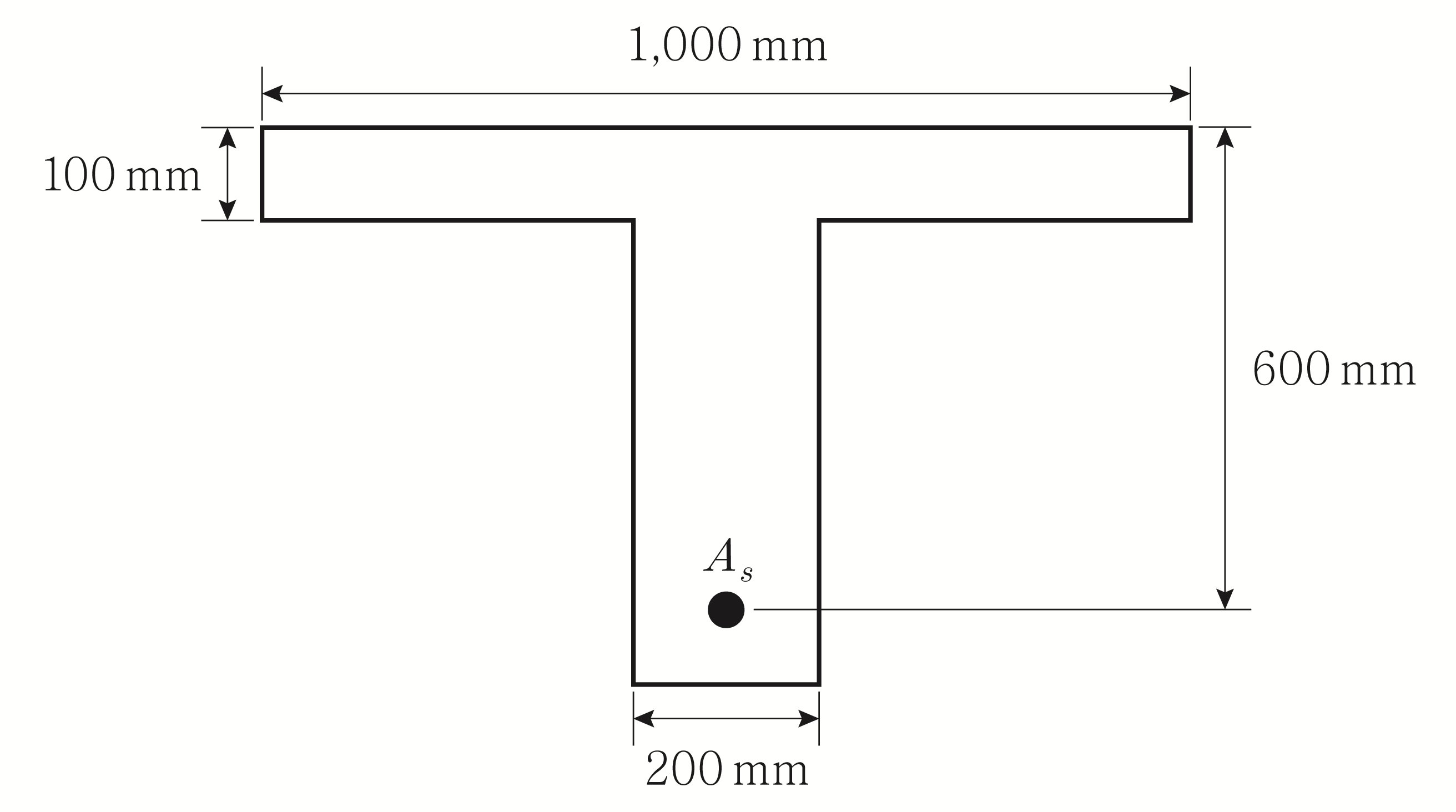

그림과 같은 T형보가 직사각형보로 해석될 수 있는 인장철근량 $A_s$의 최댓값[mm²]은? (단, 콘크리트 압축응력 분포는 등가 직사각형 압축응력블록을 사용하고, 콘크리트의 설계기준압축강도 $f_{ck}$는 20 MPa, 철근의 설계기준항복강도 $f_y$는 400 MPa이다)

폭 $b$는 200 mm, 유효깊이 $d$는 400 mm인 직사각형 단면의 철근콘크리트보에서 단면적 $A_v$는 150 mm²인 전단철근을 부재축에 직각으로 배근하려고 한다. 전단철근이 부담해야 할 전단력 $V_s$는 200 kN일 때, 전단철근 간격 $s$의 최댓값[mm]은? (단, 보통중량 콘크리트를 사용하였고, 콘크리트의 설계기준압축강도 $f_{ck}$는 25 MPa, 전단철근의 설계기준항복강도 $f_{yt}$는 400 MPa이다)

회전반경 $r$이 100 mm인 원형 단면을 갖는 횡구속 골조 기둥의 단부 계수휨모멘트 중 작은 값 $M_1$이 (＋)30 kNㆍm일 때, 장주효과를 무시하기 위한 단부 계수휨모멘트 중 큰 값 $M_2$의 최솟값[kNㆍm]은? (단, 기둥의 유효좌굴길이 계수 $k$는 1이고, 기둥의 비지지 길이 $l_u$는 3 m이다)

압축부재에 사용되는 나선철근에 관한 규정으로 옳지 않은 것은?

콘크리트 기초판 설계에 대한 설명으로 옳지 않은 것은?

철근의 이음 방법에 대한 설명으로 옳지 않은 것은? (단, $l_d$는 철근의 정착길이다)

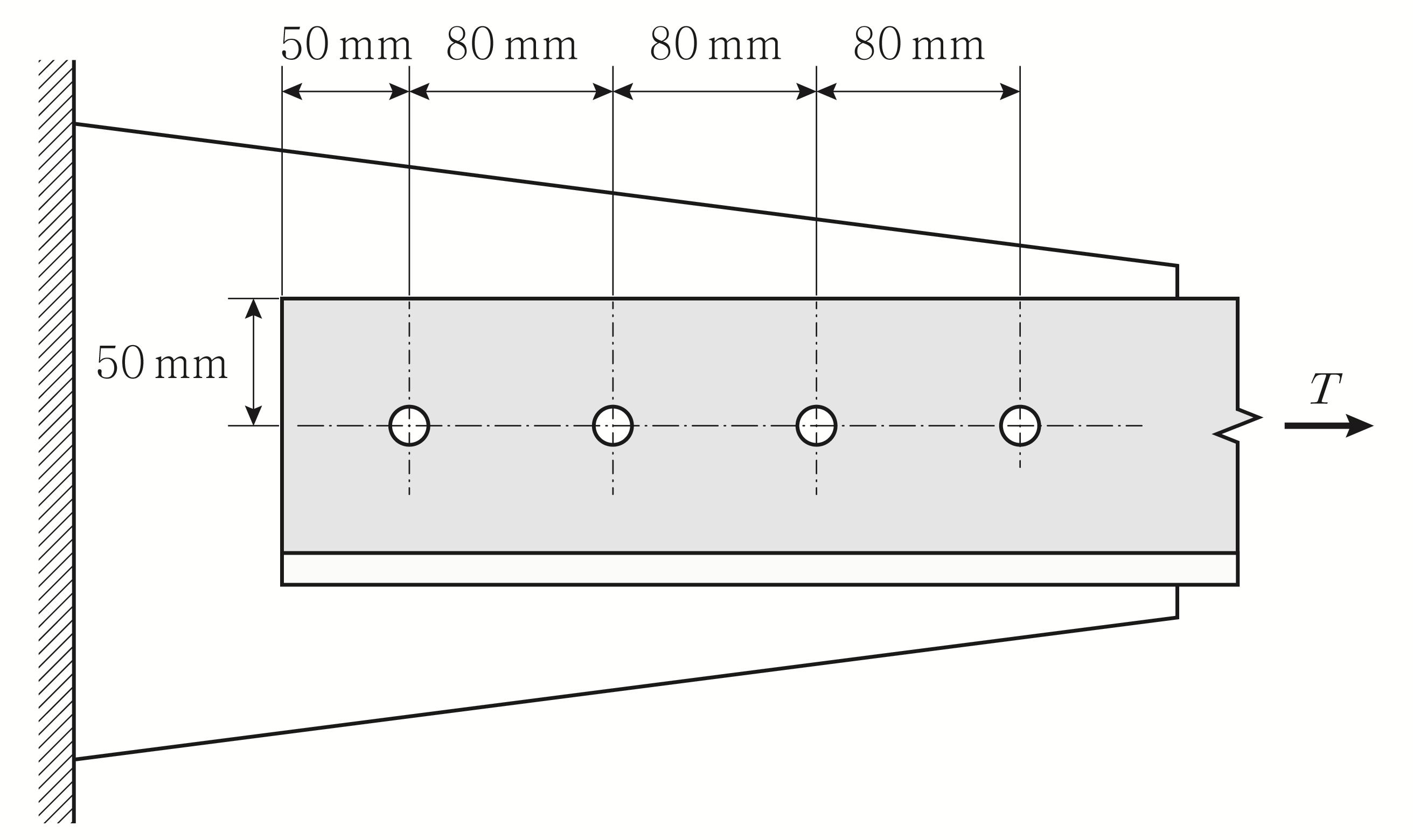

그림과 같은 인장재 ㄱ형강의 블록전단강도 산정 시, 전단파단에 대한 순단면적 $A_{nv}$[mm²]는? (단, 볼트구멍의 직경 $d_h$는 22 mm이고, 부재의 두께 $t$는 10 mm이다)

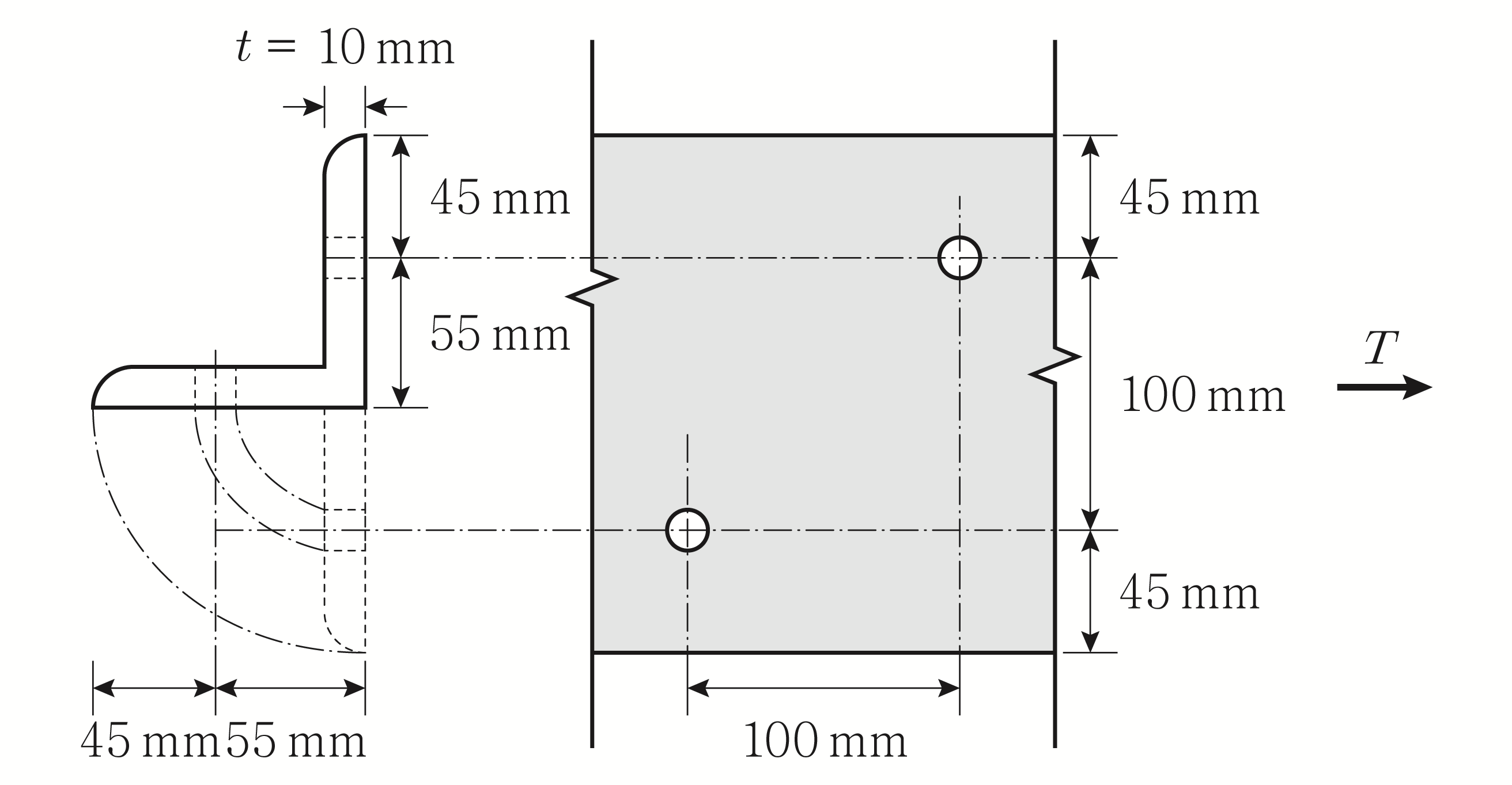

그림과 같은 인장재 ㄱ형강 볼트 연결부의 순폭 $w_n$[mm]은? (단, 볼트구멍의 직경 $d_h$는 25 mm이며, 부재의 두께 $t$는 10 mm이다)

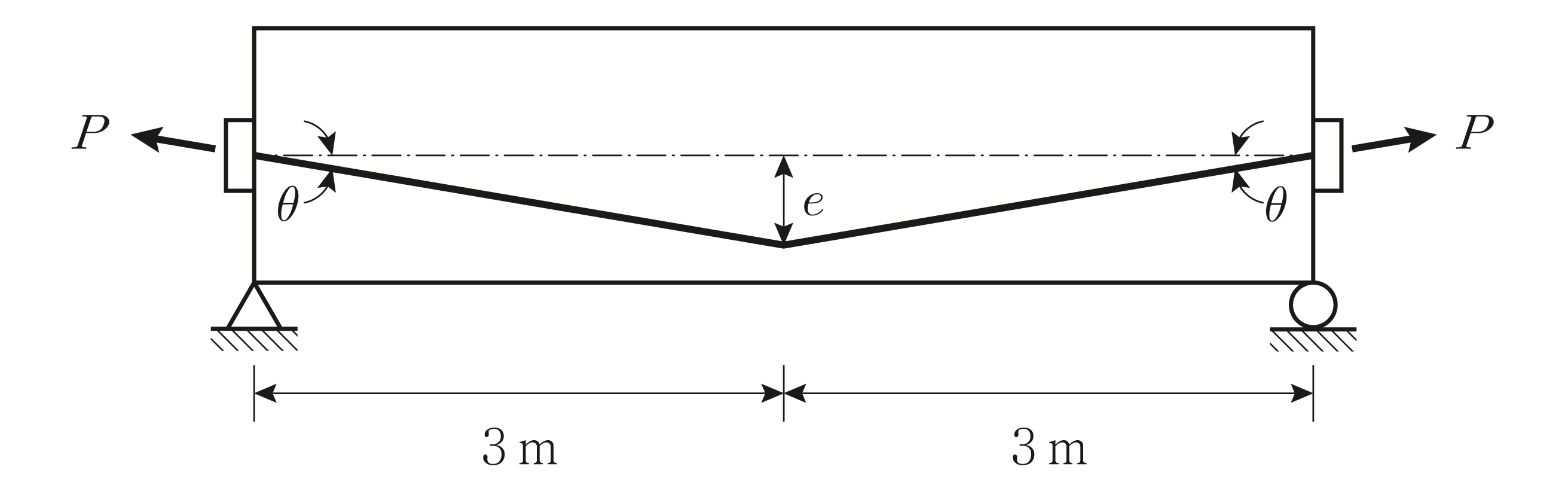

그림과 같은 프리스트레스트콘크리트 단순보에서 프리스트레스 힘 $P$는 400 kN일 때, 지간 중앙에서 휨모멘트의 크기[kNㆍm]는? (단, 지간 중앙에서의 편심 $e$는 300 mm이고, $\sin \theta \simeq \tan \theta$이며, 보의 자중과 프리스트레스 손실은 무시한다)
