[9급 국가직 전자공학개론 2022년 7번]

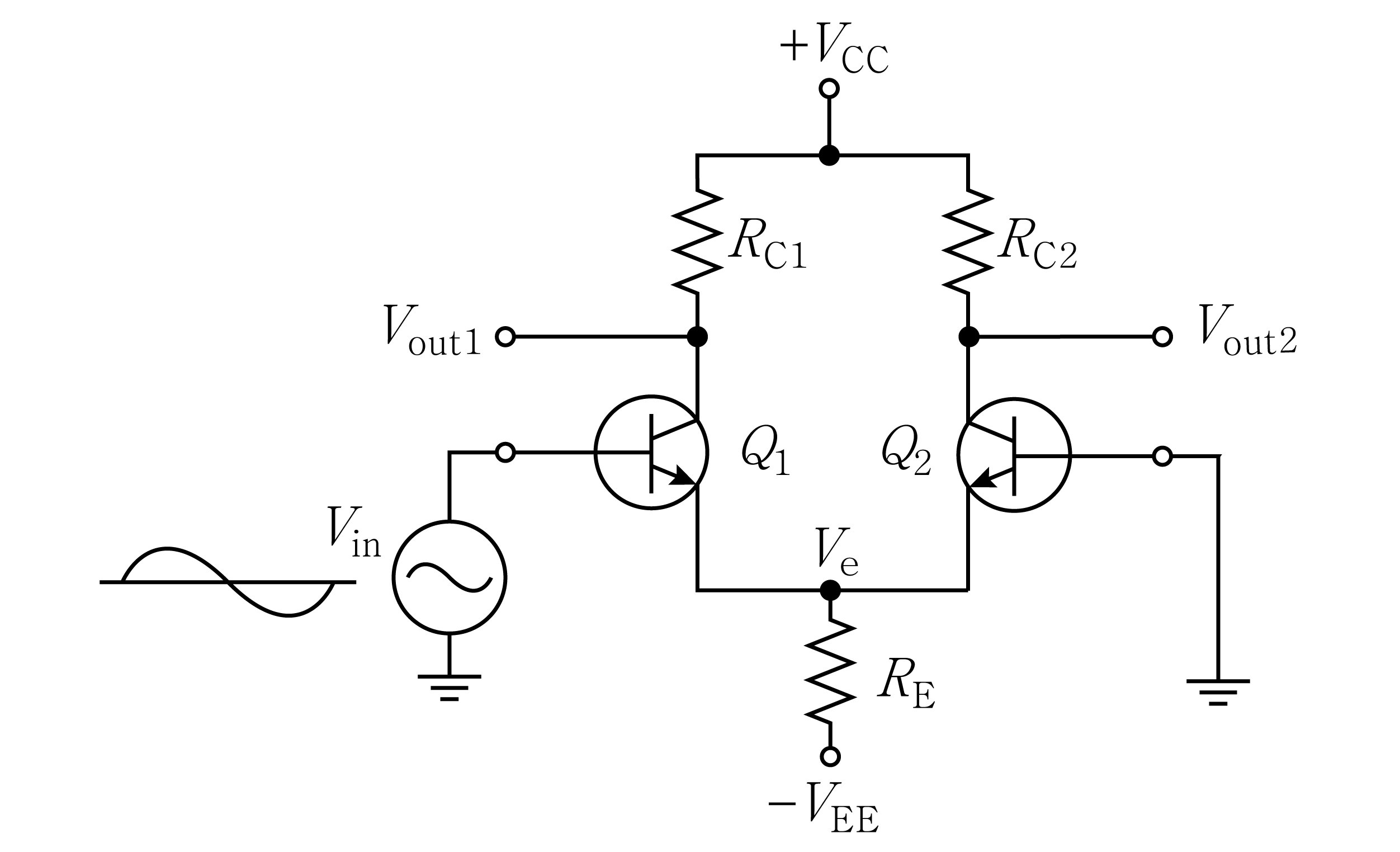

다음 차동증폭기회로에 대한 설명으로 옳은 것은? (단, 트랜지스터 $Q_1$과 $Q_2$는 동일하다)

1. ①공통모드 입력 차동증폭기이다.
2. ②이미터신호 $V_{\mathrm{e}}$는 입력신호 $V_{\mathrm{in}}$과 동위상이다.
3. ③출력신호 $V_{\mathrm{out}1}$은 입력신호 $V_{\mathrm{in}}$과 동위상이다.
4. ④출력신호 $V_{\mathrm{out}2}$는 입력신호 $V_{\mathrm{in}}$과 역위상이다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
