9급 국가직 전자공학개론 2022년 기출문제

반송파의 진폭과 위상을 동시에 변화시켜 전송하는 디지털 변조방식은?

PN접합에 대한 설명으로 옳지 않은 것은?

다음 회로에서 각 MOSFET $M_1$, $M_2$, $M_3$의 채널길이 비가 $L_1$ : $L_2$ : $L_3$ ＝ 1 : 2 : 4이고 채널 폭의 비가 $W_1$ : $W_2$ : $W_3$ ＝ 2 : 8 : 16일 때, 드레인 전류비 $I_{D1}$ : $I_{D2}$ : $I_{D3}$는? (단, 모든 MOSFET은 채널길이변조효과와 몸체효과는 무시하고 문턱전압 $V_{\mathrm{tn}}$ ＝ 1 [V], $V_{\mathrm{D}}$ ＝ 5 [V]이다)

다음 (가)와 (나) 파형은 2진 디지털 데이터를 전송하기 위한 두 개의 라인코드 펄스파형이다. (가)와 (나)에 해당하는 라인코드 방식으로 옳게 짝지은 것은?

(가) (나)

다음 회로에 피크값이 20 [V]인 펄스파 입력전압 $V_{\mathrm{in}}$을 인가하였을 때, 출력전압 $V_{\mathrm{out}}$ 펄스파형의 최댓값과 최솟값의 합[V]은? (단, 다이오드는 이상적이다)

다음 논리 회로에서 출력 $F$의 논리식은?

다음 차동증폭기회로에 대한 설명으로 옳은 것은? (단, 트랜지스터 $Q_1$과 $Q_2$는 동일하다)

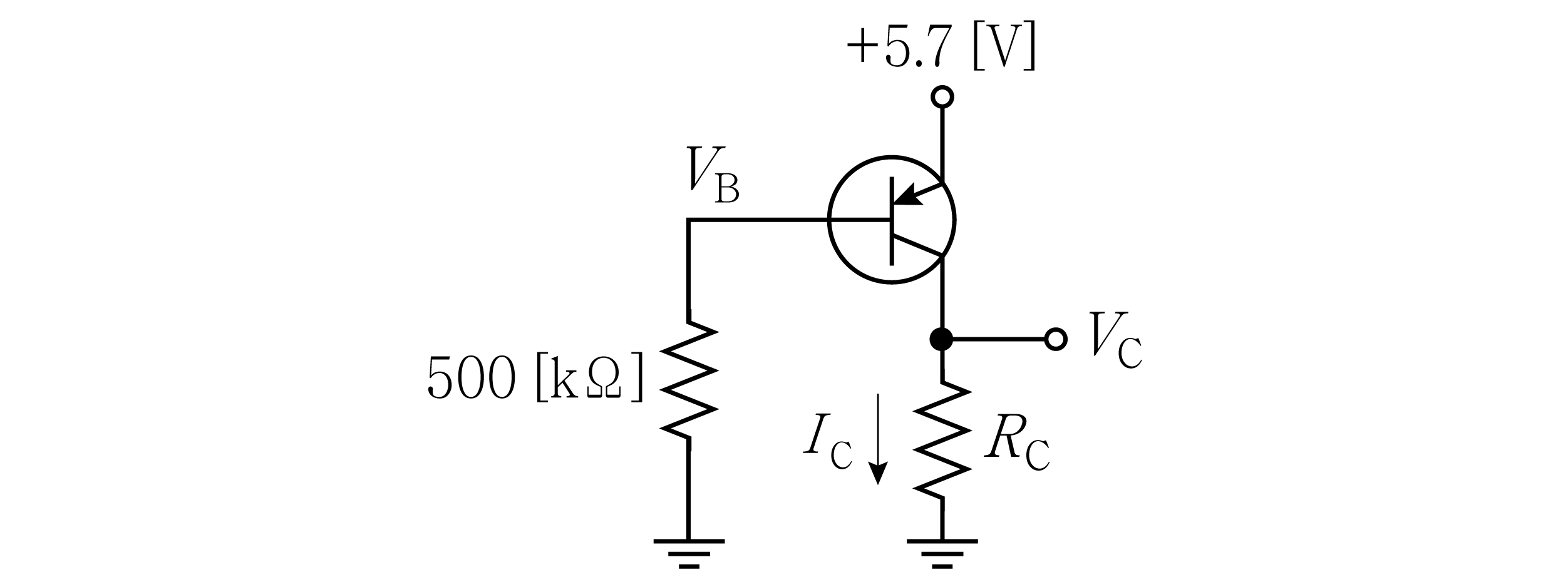

다음 PNP BJT 증폭회로에 대한 설명으로 옳지 않은 것은? (단, BJT는 활성영역에서 동작하며, BJT의 직류전류이득(${\beta }_{\mathrm{DC}}$)은 100이고, PN접합 다이오드의 순방향 전압은 0.7 [V]로 가정한다)

다음 $RLC$ 병렬공진회로의 전달함수 $H(\omega )=\frac{V(\omega )}{I(\omega )}$는? (단, $\omega$는 각주파수이다)

다음 연산증폭기 회로에서 $\frac{V_{\mathrm{out}}}{I_{\mathrm{S}}}$ [V/A]은? (단, $R_1$ ＝ 4 [kΩ], $R_{\mathrm{S}}$ ＝ 2 [kΩ], $R_{\mathrm{f}}$ ＝ 30 [kΩ], $R_{\mathrm{L}}$ ＝ 6 [kΩ]이고, 연산증폭기는 이상적이다)

다음 직렬 $RC$ 회로에 대한 설명으로 옳은 것은? (단, $\omega$는 교류 입력전압의 각주파수이다)

입력 $X$와 $Y$의 합 $S$(sum)와 캐리 $C$(carry)를 출력하는 반가산기 회로에서 출력 $C$와 $S$의 논리식은? (단, 입력 $X$와 $Y$는 1비트 2진 입력이다)

$C$ $S$

다음 정전압 회로의 제너다이오드에 흐르는 전류 $I_{\mathrm{Z}}$ [mA]는? (단, 제너다이오드는 이상적이고 제너전압 $V_{\mathrm{Z}}$ ＝ 8 [V]이다)

다음 상승에지 JK 플립플롭 회로에서 입력신호 $CP$, $J$, $K$가 인가되었을 때 출력 $Q$는? (단, 출력 $Q$는 1로 초기화되어 있고, 게이트에서 전파지연은 없다고 가정한다)

바르크하우젠의 발진조건에 대한 설명으로 옳지 않은 것은? (단, $L(j{w}_0)$는 루프이득, $w_0$는 발진주파수이다)

다음 CMOS 논리 게이트의 논리식으로 옳은 것은?

다음 스피커와 증폭기의 정합을 위한 이상적인 임피던스 정합 변압기 회로에서 스피커에 최대 전력 전달을 위한 권선수비$(n)$가 0.2라면, 스피커 내부 저항 $R_{\mathrm{L}}$ [Ω]은? (단, 증폭기 내부 저항 $R_{\mathrm{S}}$ ＝ 200 [Ω]이다)

N 채널 MOSFET의 포화영역에서의 전류－전압 특성($I-V$ characteristics)은 $I_{\mathrm{D}}=\frac{1}{2}{k}_{\mathrm{n}}(V_{\mathrm{GS}}-V_{\mathrm{tn}}{)}^2$일 때, 포화영역에서 N 채널 MOSFET의 소신호 등가회로의 전달컨덕턴스(transconductance) $g_{\mathrm{m}}$은? (단, $k_{\mathrm{n}}$은 전달컨덕턴스 파라미터, $V_{\mathrm{tn}}$은 문턱전압이다)

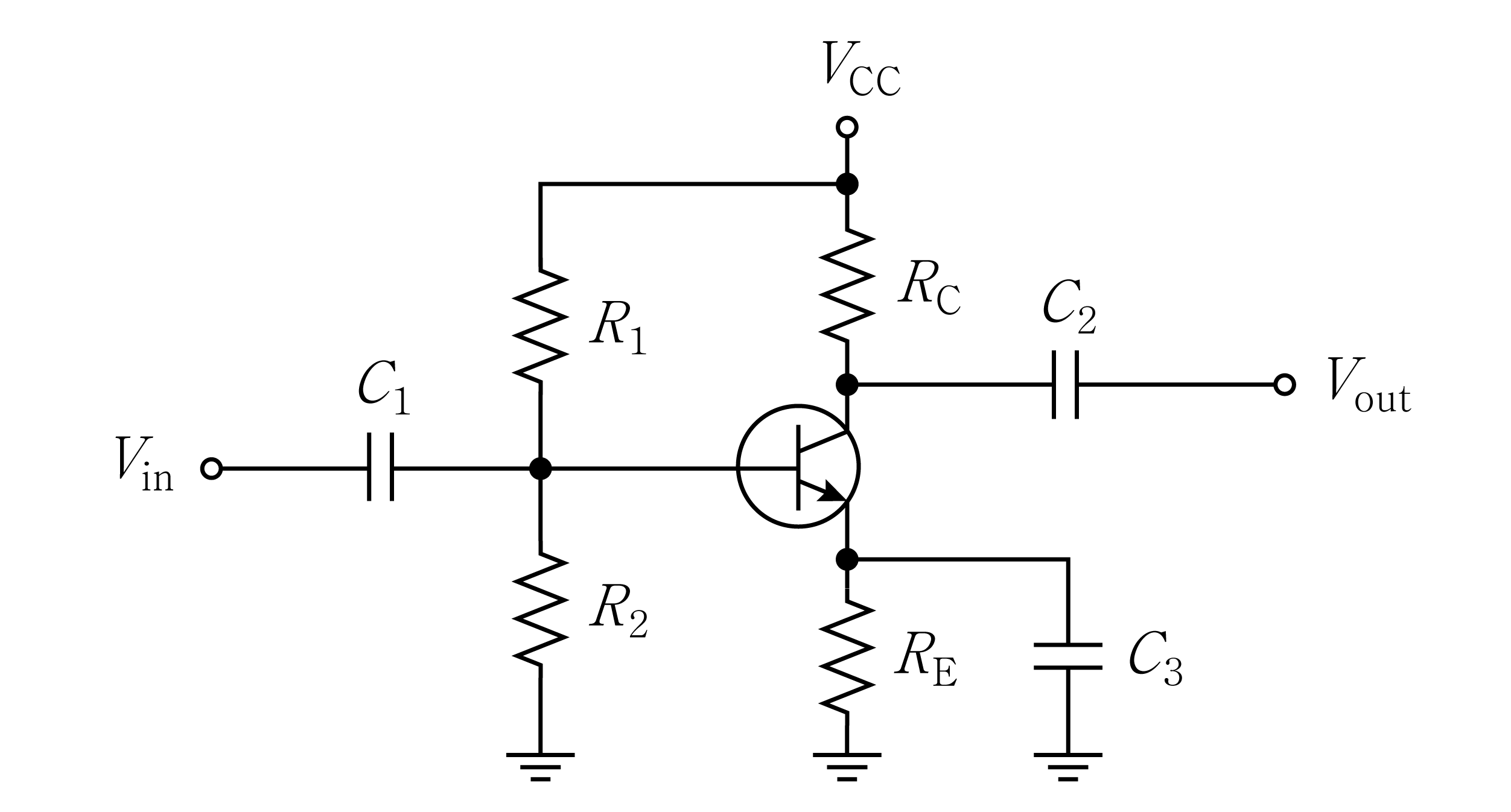

다음 BJT 증폭기 회로에 대한 설명으로 옳지 않은 것은? (단, BJT는 활성영역에서 동작한다)

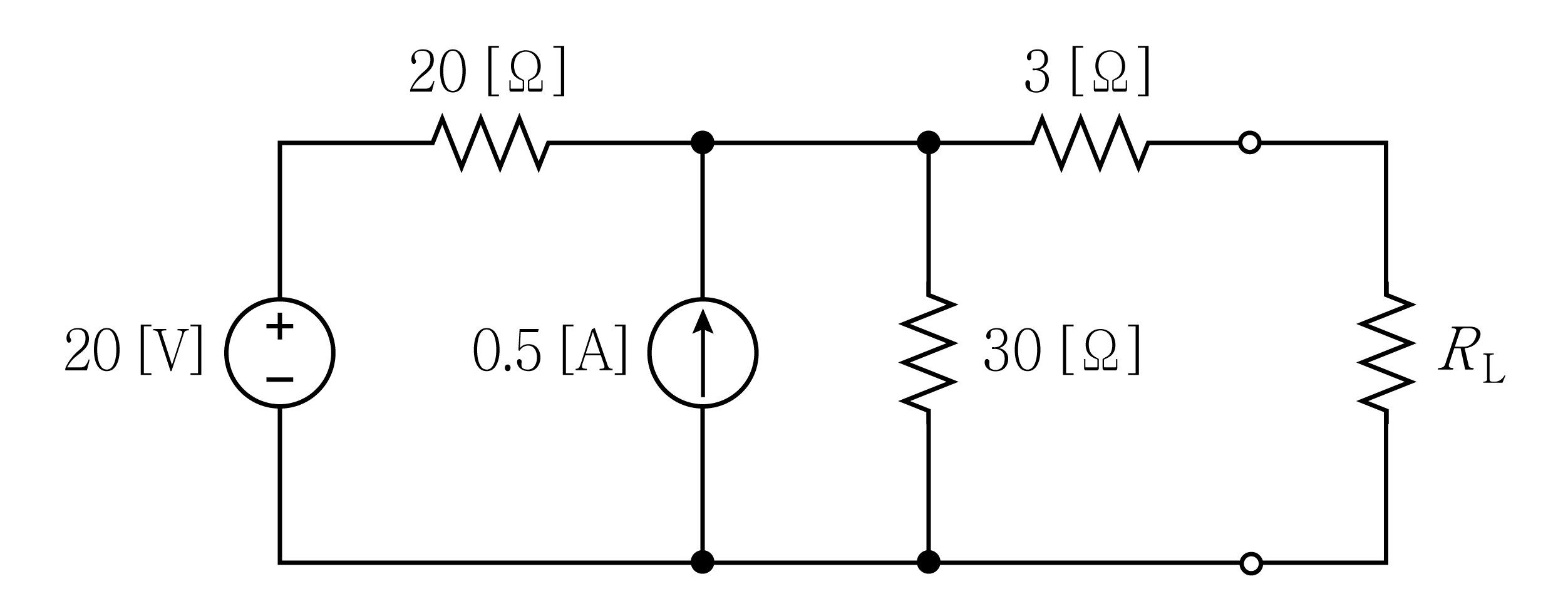

다음 회로에서 부하 저항 $R_{\mathrm{L}}$이 최대 전력 전달 조건을 만족하는 저항값을 가질 때, $R_{\mathrm{L}}$에 전달되는 최대 전력[W]은?
