[9급 국가직 전자공학개론 2022년 11번]

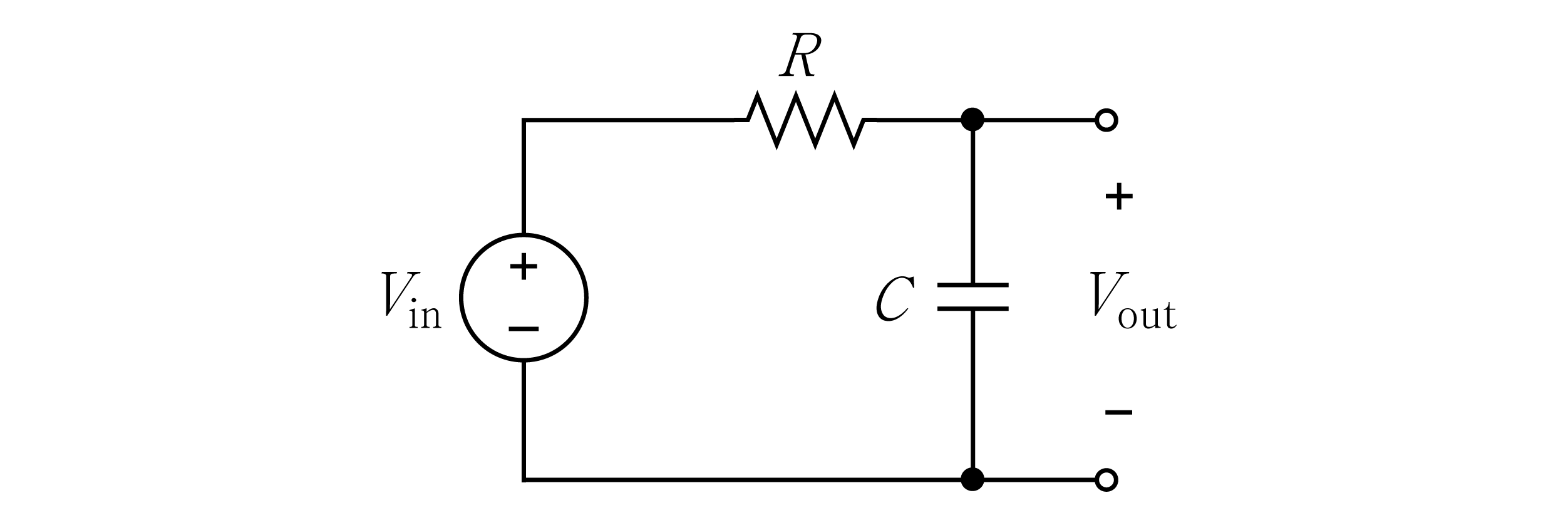

다음 직렬 $RC$ 회로에 대한 설명으로 옳은 것은? (단, $\omega$는 교류 입력전압의 각주파수이다)

1. ①저역통과 필터로 사용될 수 있다.
2. ②전압이득 $H(\omega )=\frac{V_{\mathrm{out}}(\omega )}{V_{\mathrm{in}}(\omega )}=\frac{1}{1-j\frac{R}{\omega C}}$이다.
3. ③교류 입력전압과 출력전압의 위상차는 ${\tan }^{-1}\left(\frac{\omega C}{R}\right)$이다.
4. ④입력에 직류 전압 신호만 인가할 때 전압이득은 0이다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
