[9급 국가직 전자공학개론 2022년 16번]

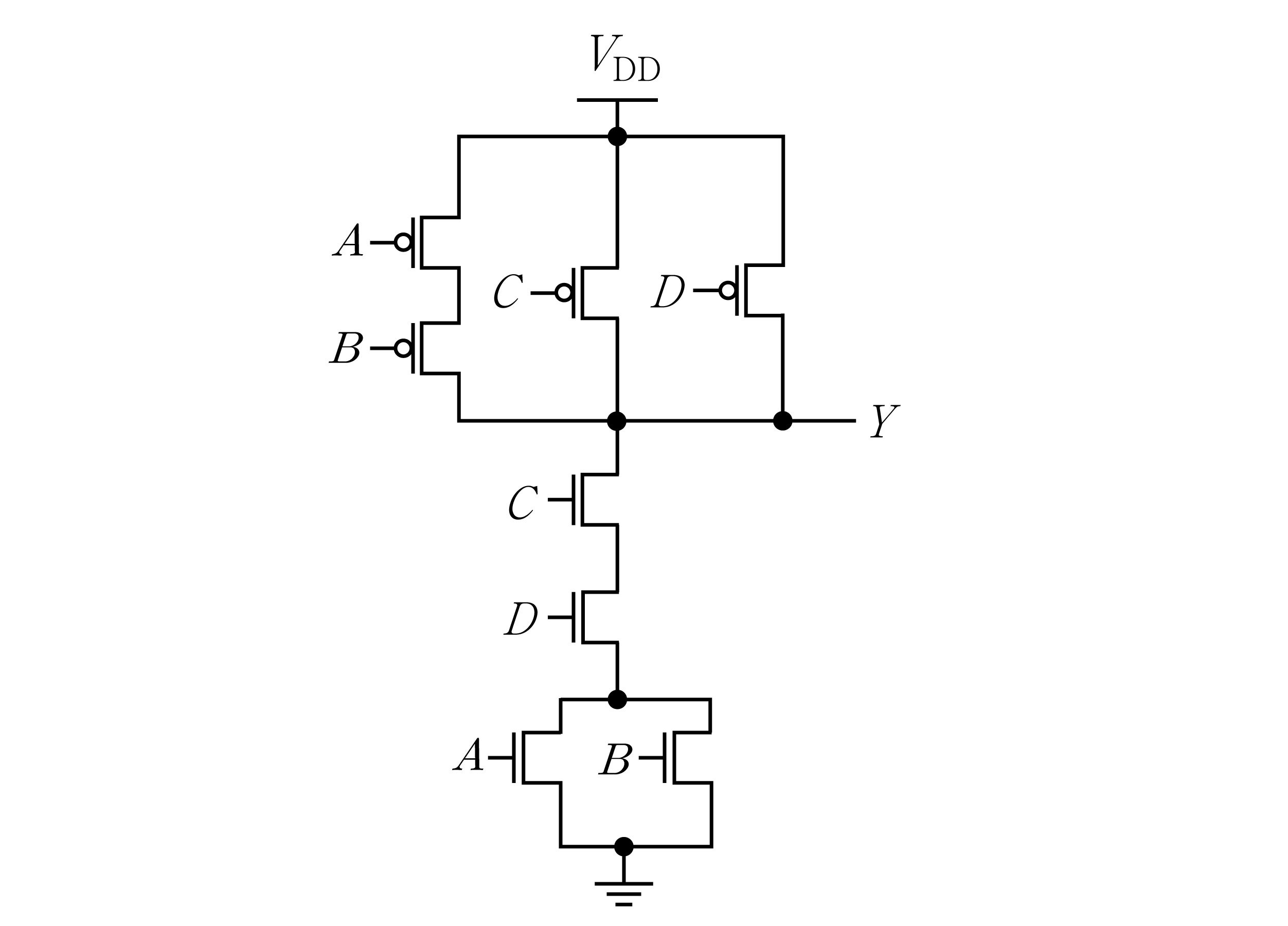

다음 CMOS 논리 게이트의 논리식으로 옳은 것은?

1. ①$Y=\overline{A}\cdot \overline{B}\cdot \left(\overline{C}+\overline{D}\right)$
2. ②$Y=\left(\overline{A}+\overline{B}\right)\cdot \overline{C}\cdot \overline{D}$
3. ③$Y=\overline{A}+\overline{B}+\overline{C}\cdot \overline{D}$
4. ④$Y=\overline{A}\cdot \overline{B}+\overline{C}+\overline{D}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
