[9급 국가직 전자공학개론 2021년 10번]

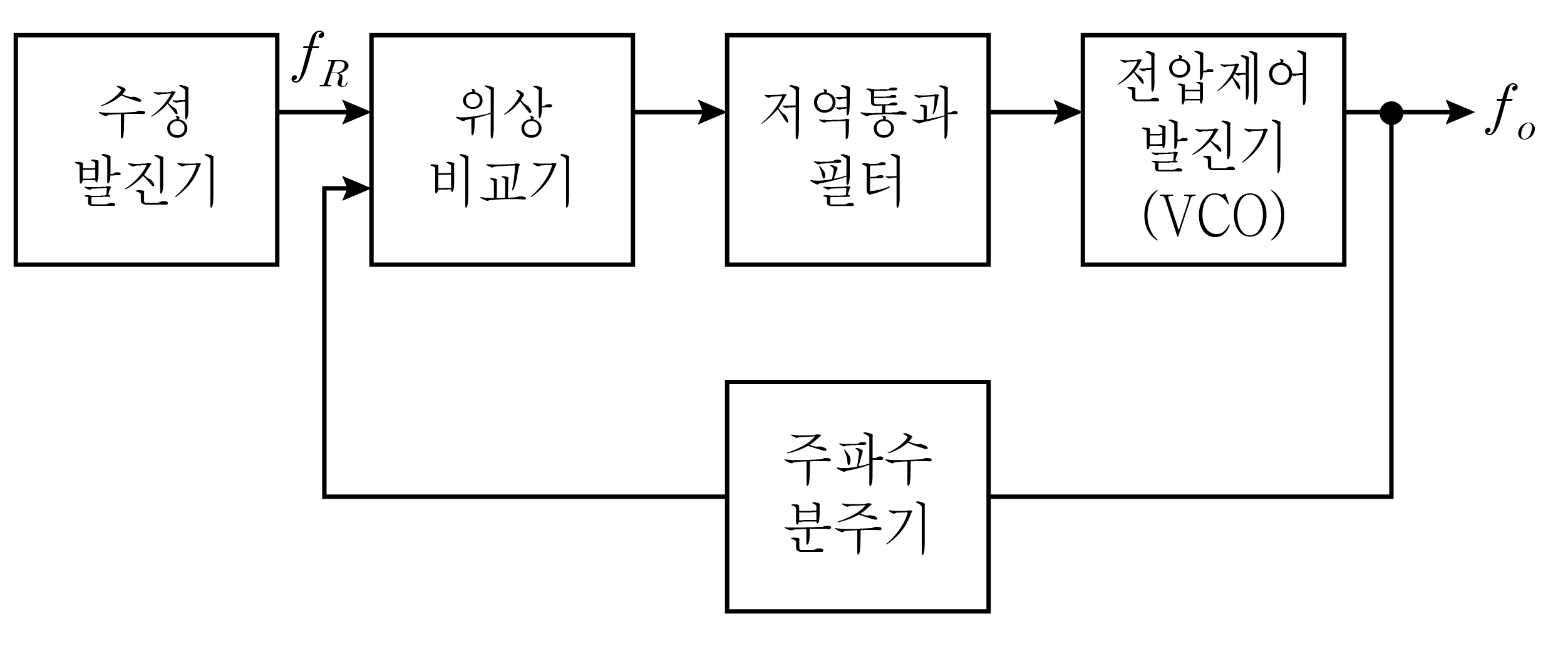

다음 블록도를 갖는 위상동기회로(PLL, Phase-Locked Loop)에 대한 설명으로 옳은 것은?

1. ①위상동기회로에 의해 발생되는 주파수 $f_o$는 수정 발진기(crystal reference oscillator) 주파수 $f_R$과 동일하다.
2. ②주파수가 $f_o$인 신호가 $N$분주의 주파수 분주기에 입력되면 주파수가 $N{f}_o$로 높아진 신호로 출력된다.
3. ③위상비교기(phase comparator)는 주파수 분주기의 출력신호와 수정 발진기 기준신호의 크기와 위상을 비교하여 두 신호의 크기와 위상이 같을 때만 신호를 출력한다.
4. ④전압제어발진기(VCO)의 발진주파수 $f_o$는 저역통과필터에서 출력되는 전압에 의해 결정되며, 발진기의 위상잡음이 작을수록 안정된 발진주파수를 얻을 수 있다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
