[9급 국가직 전자공학개론 2017년 3번]

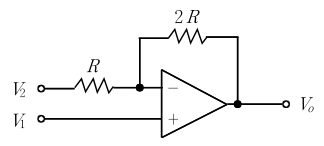

다음 회로에서 입력전압 V₁, V₂와 출력전압 V_o 사이의 관계식은? (단, op-amp는 이상적이다)

1. ①V_o ＝ 3 V₁ － 2 V₂
2. ②V_o ＝ 2 V₁ － 3 V₂
3. ③
   V_o ＝ V₁ － 23 V₂
4. ④
   V_o ＝ 23 V₁ － V₂
