[9급 국가직 전자공학개론 2014년 8번]

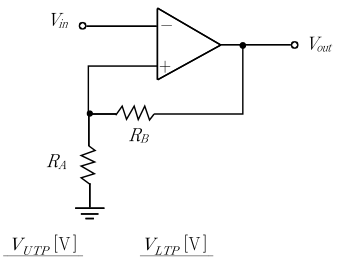

다음 회로에서 상측 트리거 기준 전압 $V_{UTP}[V]$와 하측 트리거 기준 전압 $V_{LTP}[V]$는? (단, $+V_{out(\max )}=+4\mathrm{V}$, $-V_{out(\max )}=-4\mathrm{V}$, $3R_A=R_B$이다)

$V_{UTP}[\mathrm{V}]$ $V_{LTP}[\mathrm{V}]$

1. ①＋1 －1
2. ②＋1 －3
3. ③＋3 －1
4. ④＋3 －3

선지를 골라 바로 채점해 보세요.정답 보기
