[9급 국가직 토목설계 2019년 4번]

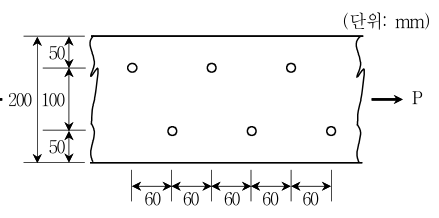

그림과 같이 지그재그로 볼트구멍(지름 d ＝ 25 mm)이 있고 인장력 P가 작용하는 판에서 인장응력 검토를 위한 순폭 b_n[mm]은?

(단위: mm)

1. ①141
2. ②150
3. ③159
4. ④175

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
