9급 국가직 토목설계 2019년 기출문제

PSC보에서 프리스트레스 힘의 즉시손실 원인에 해당하는 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

보통중량골재를 사용한 콘크리트의 탄성계수가 25,500 MPa일 때, 설계기준압축강도 f_ck[MPa]는? (단, 2012년도 콘크리트구조기준을 적용한다)

복철근 직사각형보에서 압축철근의 배치목적으로 옳지 않은 것은? (단, 보는 정모멘트(＋)만을 받고 있다고 가정한다)

그림과 같이 지그재그로 볼트구멍(지름 d ＝ 25 mm)이 있고 인장력 P가 작용하는 판에서 인장응력 검토를 위한 순폭 b_n[mm]은?

(단위: mm)

KS F 2405(콘크리트 압축강도시험방법)에 따라 결정된 재령 28일에 평가한 원주형 공시체의 기준압축강도 f_ck가 30 MPa이고, 충분한 통계 자료가 없을 경우 설계에 사용할 수 있는 평균압축강도 f_cm[MPa]은? (단, 2015년도 도로교설계기준을 적용한다)

그림과 같은 2방향 확대기초에 자중을 포함한 계수하중 P_u ＝ 1,600 kN이 작용할 때, 위험단면의 계수전단력 V_u[kN]는? (단, 2012년도 콘크리트구조기준을 적용한다)

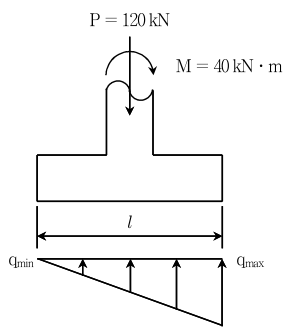

그림과 같은 철근콘크리트 사각형 확대기초가 P ＝ 120 kN, M ＝ 40 kN·m를 받고 있다. 이때 확대기초에 발생하는 최소응력 q_min이 0이 되도록 하기 위한 길이 $l$[m]은? (단, 단위폭으로 고려한다)

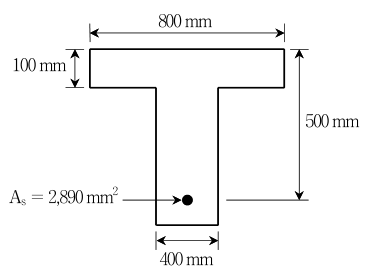

그림과 같은 T형보에 대한 등가 응력블록의 깊이 a[mm]는? (단, f_ck ＝ 20 MPa, f_y ＝ 400 MPa)

그림과 같이 바닥판과 기둥의 중심에 수직하중 P ＝ 600 kN과 휨모멘트 M ＝ 36 kN·m가 작용할 때, 확대기초에 발생하는 최대 응력[kN/m²]은?

보통중량콘크리트를 사용한 경우 전단설계에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

철근콘크리트 기둥 중 장주 설계에서 모멘트 확대계수를 두는 이유는? (단, 2012년도 콘크리트구조기준을 적용한다)

슬래브 설계에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

프리텐션 프리스트레싱 강재가 보유하여야 할 재료성능으로 옳은 것은?

유효길이 L_e ＝ 20 m, 직사각형 단면의 크기 400 mm × 300 mm인 기둥이 1단 자유, 1단 고정인 경우 최소 좌굴임계하중 P_cr[kN]은? (단, 기둥의 탄성계수 E ＝ 200 GPa이다)

보통중량콘크리트에 D25철근이 매립되어 있을 때, 철근의 기능을 발휘하기 위한 최소 묻힘길이(정착길이 l_d)[mm]는? (단, 부착응력 u ＝ 5 MPa, 철근의 항복강도 f_y ＝ 300 MPa, 철근의 직경 d_b ＝ 25 mm, 2012년도 콘크리트구조기준을 적용한다)

전단철근이 부담해야할 전단력 V_s ＝ 700 kN일 때, 전단철근(수직스터럽)의 간격 s[mm]는? (단, 보통중량콘크리트이며 f_ck ＝ 36 MPa, f_y ＝ 400 MPa, b ＝ 400 mm, d ＝ 600 mm, 전단철근의 면적 A_v ＝ 700 mm²이며, 2012년도 콘크리트구조기준을 적용한다)

단철근 직사각형보의 최대철근비 ${\rho }_{\max }$ ＝ 0.02일 때, 연성파괴가 되기 위한 최대 철근량[mm²]은? (단, b ＝ 300 mm, d ＝ 600 mm, 최소철근비 ${\rho }_{\min }$ ＝ 0.003이고, 2012년도 콘크리트구조기준을 적용한다)

포스트텐션 방식의 PSC보를 시공하는 순서를 바르게 나열한 것은?

ㄱ. 거푸집 조립

ㄴ. 콘크리트 타설

ㄷ. 그라우팅 실시

ㄹ. 프리스트레스 도입

ㅁ. 쉬스관 설치

접합부에서, 한쪽 방향으로는 인장파단, 다른 방향으로는 전단항복 혹은 전단파단이 발생하는 한계상태는? (단, 2011년도 강구조설계기준을 적용한다)

압축철근량 A_s' ＝ 2,400 mm²로 배근된 복철근 직사각형보의 탄성처짐이 10 mm인 부재의 경우 하중의 재하기간이 10년이고 압축철근비가 0.02일 때, 장기처짐을 고려한 총 처짐량[mm]은? (단, 폭 b ＝ 200 mm, 유효깊이 d ＝ 600 mm이고, 2012년도 콘크리트구조기준을 적용한다)
