[9급 국가직 토목설계 2016년 6번]

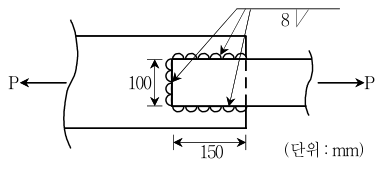

그림과 같은 유효길이를 갖는 필릿용접부가 받을 수 있는 인장력 $P$ [N]는? (단, 필릿용접의 허용전단응력 $v_a$ ＝ 80 MPa이다)

1. ①$P=\frac{80\times 8}{\sqrt{2}}\times (150\times 2)$
2. ②$P=\frac{80\times 8}{\sqrt{2}}\times (150\times 2+100)$
3. ③$P=80\times 8\times (150\times 2)$
4. ④$P=80\times 8\times (150\times 2+100)$

선지를 골라 바로 채점해 보세요.정답 보기
