9급 국가직 토목설계 2016년 기출문제

표준원주형공시체($\varphi 150$ mm)가 압축력 675 kN에서 파괴되었을 때, 콘크리트의 최대압축응력[MPa]은? (단, $\pi$ ＝ 3이다)

옹벽의 설계에 대한 설명으로 옳지 않은 것은?

프리스트레스하지 않는 현장치기 콘크리트 부재의 최소 피복두께 규정으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

강구조에서 용접과 볼트의 병용에 대한 설명으로 옳지 않은 것은?

큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지하지 않는 지간 4 m의 1방향 슬래브가 단순 지지되어 있을 때, 처짐 검토를 생략할 수 있는 슬래브의 최소 두께[mm]는? (단, 부재는 보통중량 콘크리트와 설계기준항복강도 400 MPa인 철근을 사용하고, 2012년도 콘크리트구조기준을 적용한다)

그림과 같은 유효길이를 갖는 필릿용접부가 받을 수 있는 인장력 $P$ [N]는? (단, 필릿용접의 허용전단응력 $v_a$ ＝ 80 MPa이다)

철근의 공칭지름 $d_b$ ＝ 10 mm일 때, 인장을 받는 표준갈고리의 정착길이[mm]는? (단, 도막되지 않은 이형철근을 사용하고, 철근의 설계기준항복강도 $f_y$ ＝ 300 MPa, 보통중량 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 25 MPa이고, 2012년도 콘크리트구조기준을 적용한다)

유효길이 $l_u$ ＝ 2.5 m, 지름 $d$ ＝ 500 mm인 횡구속된 골조 압축부재의 유효 세장비는?

폭 $b$ ＝ 200 mm, 유효깊이 $d$ ＝ 400 mm, 인장철근 단면적 $A_s$ ＝ 850 mm²인 단철근 직사각형 보가 극한상태에 도달했을 때, 압축연단에서 중립축까지의 거리 $c$ [mm]는? (단, 철근의 설계기준항복강도 $f_y$ ＝ 300 MPa, 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 30 MPa이고, 2012년도 콘크리트구조기준을 적용한다)

긴장재의 배치형상에 따른 프리스트레싱 효과에 의하여 콘크리트에 발생하는 휨모멘트를 나타낸 것으로 옳지 않은 것은?

강도설계법에서 강도감소계수($\varphi$)를 사용하는 이유로 옳지 않은 것은?

프리스트레스트 콘크리트 보에서 긴장재의 허용응력에 대한 기준으로 옳은 것은? (단, $f_{pu}$는 긴장재의 인장강도, $f_{py}$는 긴장재의 항복강도이고, 2012년도 콘크리트구조기준을 적용한다)

현장 강도에 관한 기록 자료가 없을 경우 또는 압축강도 시험 횟수가 14회 이하인 경우의 배합강도를 구하기 위한 식으로, 설계기준압축강도 $f_{ck}$가 35 MPa을 초과할 경우에 해당하는 배합강도 $f_{cr}$ [MPa]의 계산식은? (단, 2012년도 콘크리트구조기준을 적용한다)

한계상태설계법을 채택한 도로교설계기준(2012)에 제시된 한계상태로서 옳지 않은 것은?

폭 $b$ ＝ 400 mm, 유효깊이 $d$ ＝ 600 mm인 단철근 직사각형 보에 U형 수직 스터럽을 간격 $s$ ＝ 250 mm로 배치하였을 때, 공칭전단강도 $V_n$ [kN]은? (단, 보통중량 콘크리트의 설계기준압축강도 $f_{ck}$ ＝ 25 MPa, 전단철근의 설계기준항복강도 $f_{yt}$ ＝ 400 MPa, 스터럽 한 가닥의 단면적은 125 mm²이고, 2012년도 콘크리트구조기준을 적용한다)

콘크리트구조기준(2012)에서 압축부재의 철근에 대한 설명으로 옳지 않은 것은?

철근콘크리트 직사각형 보의 전단철근에 대한 설명으로 옳지 않은 것은? (단, $V_s$ ＝ 전단철근에 의한 전단강도, $\lambda$ ＝ 경량콘크리트 계수, $f_{ck}$ ＝ 콘크리트의 설계기준압축강도, $b_w$ ＝ 직사각형 보의 폭, $d$ ＝ 직사각형 보의 유효깊이이고, 2012년도 콘크리트구조기준을 적용한다)

철근콘크리트 캔틸레버 보에 하중이 작용하여 하향 탄성 처짐 20 mm가 발생되었다. 이 하중이 장기하중으로 작용할 때, 5년 후의 총 처짐량[mm]은? (단, 보의 지지부에서의 인장철근비는 0.01, 압축철근비는 0.005이고, 2012년도 콘크리트구조기준을 적용한다)

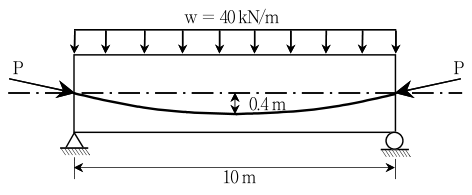

그림과 같이 긴장재가 포물선으로 배치된 지간 10 m인 PS콘크리트 보에 등분포 하중(자중 포함) $w$ ＝ 40 kN/m가 작용하고 있다. 프리스트레스 힘 $P$ ＝ 1,000 kN일 때, 지간 중앙단면에서 순하향 등분포 하중[kN/m]은?

그림과 같은 정사각형 독립 확대기초 저면에 계수하중에 의한 상향 지반 반력 160 kN/m²가 작용할 때, 위험단면에서의 계수휨모멘트[kN·m]는?
