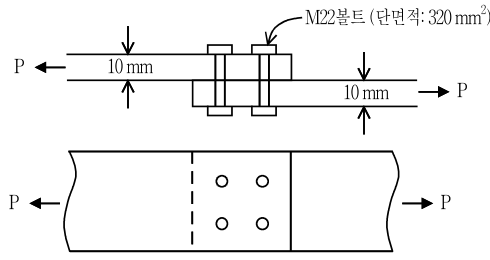

다음 그림과 같은 지압형 연결부에 가할 수 있는 최대 허용인장력 [kN]은? (단, M22(B10T)볼트의 허용전단응력 : 190 MPa, SM490Y강재의 허용지압응력 : 360 MPa, 볼트는 4개이며 볼트의 간격은 규정을 만족한다고 가정한다)
- ①233.2
- ②243.2
- ③253.2
- ④263.2
선지를 골라 바로 채점해 보세요.
정답 ②
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[9급 국가직 토목설계 2009년 20번]
