9급 국가직 토목설계 2009년 기출문제

철근의 이음에 관한 설명으로 옳지 않은 것은?

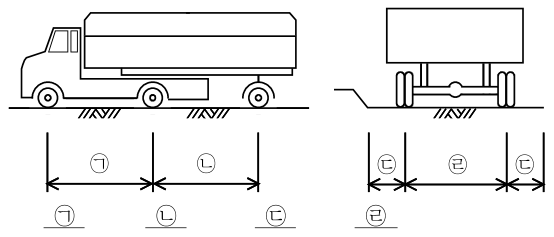

우리나라 도로교 설계 시 적용하는 표준트럭에 관한 그림이다. 옳은 것은? (단위 : cm)

㉠ ㉡ ㉢ ㉣

철근콘크리트 보의 설계에서 철근의 간격에 대한 설명 중 옳지 않은 것은?

그림과 같은 단철근 직사각형보에 균열이 발생하여 중립축의 깊이가 200 mm가 된 경우 균열단면의 단면2차모멘트 계산식으로 옳은 것은? (단, 탄성계수비 n ＝ 7)

지간 8 m인 단순보에 고정하중에 의한 등분포하중 20.0 kN/m와 활하중에 의한 등분포하중 25.0 kN/m만 작용할 때 현행 기준(콘크리트구조설계기준, 2007)에 따라 휨부재를 설계하는 경우 계수휨모멘트 [kN·m]는?

복철근보와 단철근 T형보에 대한 설명으로 옳지 않은 것은?

SD400철근을 사용한 단철근 직사각형보에서 인장지배단면에 대한 설명으로 옳은 것은?

그림과 같은 보통 중량콘크리트를 사용한 철근콘크리트 테두리보의 균열비틀림모멘트 T_cr [kN·m]은? (단, f_ck ＝ 29.16 MPa, $\sqrt{29.16}$＝ 5.4)

① 30.7 ② 40.7 ③ 50.7 ④ 60.7

전단마찰철근의 단면적이 4,000 mm²이고, 설계기준항복강도가 300 MPa이다. 전단마찰철근이 예상균열면에 수직한 경우 공칭전단강도 [kN]는? (단, 일체로 친 일반 콘크리트이다)

폭 b ＝ 300 mm, 유효높이 d ＝ 400 mm인 단철근 직사각형보에서 콘크리트에 의한 공칭전단강도 [kN]는? (단, f_ck ＝ 36 MPa)

띠철근으로 D10을 사용하는 기둥에서 축방향 철근으로 D29를 4가닥 사용하고, 기둥단면의 크기가 가로 400 mm, 세로 300 mm일 때 시방서(콘크리트구조설계기준, 2007)규정에 따른 띠철근의 최대 수직간격 [mm]은?

연속보 또는 1방향 슬래브가 2경간 이상, 인접 2경간의 차이가 짧은 경간의 20 % 이하, 등분포하중 작용, 활하중이 고정하중의 3배를 초과하지 않고, 부재의 단면이 일정하다는 조건으로 휨모멘트를 근사식으로 구하고자 한다. 다음 중 옳지 않은 것은? (단, w_u : 등분포하중, l_n : 지간)

장주의 유효좌굴길이를 구하고자 한다. L이 10 m이면 이론적인 유효좌굴길이 [m]는? (단, 하단의 구속조건에서 회전은 고정이며 수평변위를 허용하지 않고, 상단의 구속조건에서 회전은 고정이나 수평변위를 허용한다)

① 5 ② 10 ③ 15 ④ 20

역T형 옹벽에 작용하는 하중에 의한 지반반력이 q₁ ＝ 20 kN/m², q₂ ＝ 10 kN/m²이고, 지반과 옹벽저판 사이의 마찰계수는 0.5이다. 옹벽의 활동에 대한 안정을 만족하기 위한 최대수평력 H [kN]는?

① 20 ② 30 ③ 40 ④ 50

그림은 받침부 사이에 보와 슬래브의 휨강성비 $\alpha$값이 1.0보다 큰 보가 있는 2방향 슬래브이다. 외부 모퉁이 부분을 현행 기준(콘크리트구조설계기준, 2007)에 따라 특별 보강철근으로 보강하려고 한다. 보강영역 a, b의 치수 [m]가 옳은 것은?

a b ① 2.0 1.7 ② 1.2 1.0 ③ 1.2 1.2 ④ 1.0 1.0

그림과 같이 긴장재를 직선으로 편심배치(편심 ＝ e)한 경우에 보의 밑면에 발생하는 응력의 크기 [kN/m²]는? (단, 단면2차모멘트 I : 1 m⁴, 중립축에서 밑면까지 거리 y : 1 m, 단면적 A : 2 m², 자중 및 하중에 의한 단면에 작용하는 휨모멘트 M : 50 kN·m, 긴장력 P : 100 kN, 편심량 e : 0.1 m)

미리 만들어 놓은 PSC부재를 소정의 위치에 가설한 후 나머지 부분을 현장에서 이어쳐서 완성하는 것을 PSC합성구조라 한다. 이 합성구조의 이점으로 옳지 않은 것은?

다음 그림은 프리스트레스트 콘크리트 긴장재의 응력-변형률 곡선이다. 긴장재의 항복점응력(f_py)을 정하기 위하여 사용하는 영구신율 A의 값은?

그림과 같은 용입홈용접에서 목두께 표시가 옳은 것은?

㉠ ㉡ ㉢ ㉣

다음 그림과 같은 지압형 연결부에 가할 수 있는 최대 허용인장력 [kN]은? (단, M22(B10T)볼트의 허용전단응력 : 190 MPa, SM490Y강재의 허용지압응력 : 360 MPa, 볼트는 4개이며 볼트의 간격은 규정을 만족한다고 가정한다)
