[9급 국가직 응용역학개론 2023년 7번]

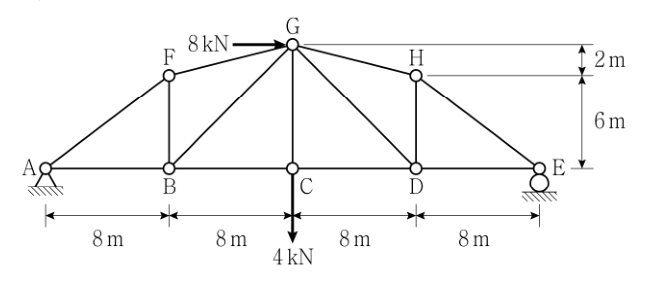

그림과 같이 트러스에 하중이 작용할 때, 부재 EH의 부재력[kN]은? (단, 구조물의 자중은 무시한다)

1. ①$\frac{10}{3}$(압축)
2. ②$\frac{10}{3}$(인장)
3. ③$\frac{20}{3}$(압축)
4. ④$\frac{20}{3}$(인장)

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
