9급 국가직 응용역학개론 2023년 기출문제

시행 2023-04-08 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2023 9급 국가직 전과목

기둥에 대한 설명으로 옳지 않은 것은?

응용역학개론

①기둥이란 축방향 압축력을 주로 받는 부재이며, 장주의 경우에는 좌굴파괴가 일어날 수 있다.
②장주는 기둥의 단면 도심축 방향으로 인장력을 받아 좌굴파괴되는 기둥이다.
③기둥에서 단면의 핵(Core)은 기둥 단면에 인장응력이 발생하지 않는 축하중 작용 범위이다.
④양단이 고정되어 있고, 길이가 $L$ 인 장주의 임계하중을 계산하기 위한 유효길이는 $\frac{L}{2}$ 이다.

정답 보기

정답 ② · 해설 보기

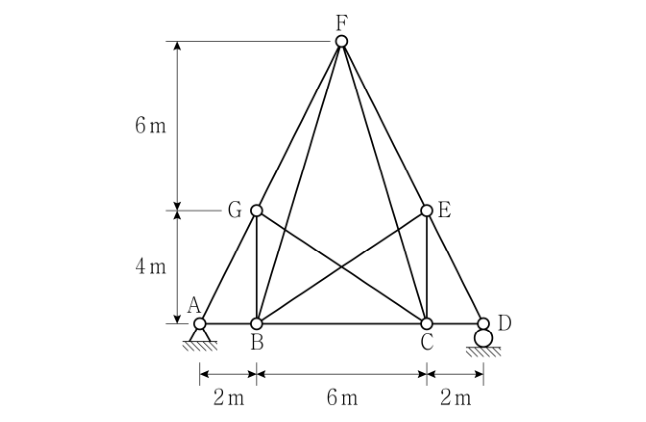

그림과 같은 트러스의 부정정차수는?

응용역학개론

①0
②1
③2
④3

정답 보기

정답 ③ · 해설 보기

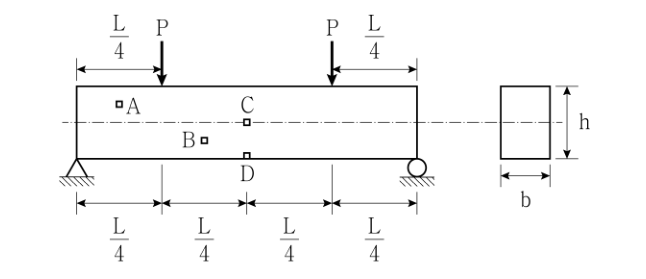

그림과 같이 직사각형 단면의 단순보에 집중하중 P가 작용할 때, 점

A

B

C

D

에서의 응력상태를 응력요소(Stress Element)로 나타낸 것 중 옳지 않은 것은? (단, 깊은보 효과는 고려하지 않으며, 구조물의 자중은 무시한다)

응용역학개론

정답 보기

정답 ③ · 해설 보기

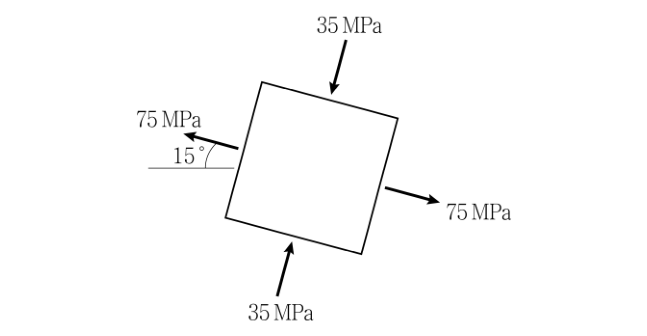

그림과 같은 평면응력상태에 있는 미소응력요소에서 최대전단응력의 크기[MPa]는?

응용역학개론

①50
②55
③60
④65

정답 보기

정답 ② · 해설 보기

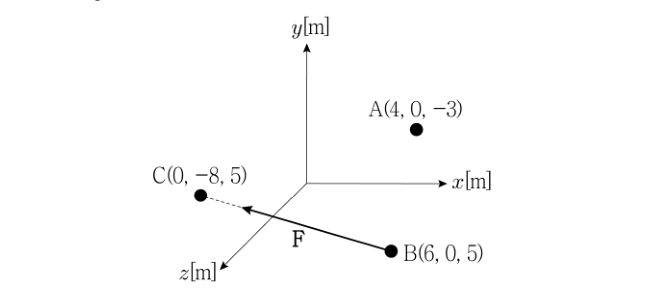

그림과 같이 B점에서 C점 방향으로 작용하는 크기가 10 kN인 힘

F

에 의한 A점에서의 모멘트 벡터

M_{A}

[kNㆍm]는? (단,

i

j

k

는 각각

x

y

z

축에 대한 단위벡터이다)

응용역학개론

①16 $i$ － 48 $j$ － 48 $k$
②64 $i$ － 16 $j$ ＋ 48 $k$
③48 $i$ ＋ 64 $j$ － 16 $k$
④64 $i$ － 48 $j$ － 16 $k$

정답 보기

정답 ④ · 해설 보기

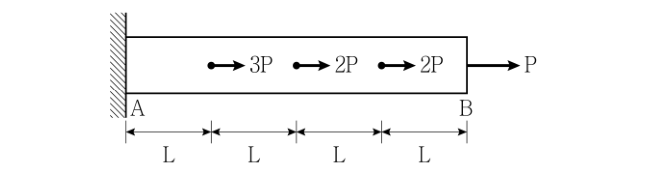

그림과 같은 축하중이 단면의 도심에 작용할 때, 부재의 최종 길이 변화량은? (단, 부재의 축방향 강성 EA는 일정하고, 구조물의 자중은 무시한다)

응용역학개론

① $\frac{13 PL}{EA}$
② $\frac{15 PL}{EA}$
③ $\frac{17 PL}{EA}$
④ $\frac{19 PL}{EA}$

정답 보기

정답 ③ · 해설 보기

그림과 같이 트러스에 하중이 작용할 때, 부재 EH의 부재력[kN]은? (단, 구조물의 자중은 무시한다)

응용역학개론

① $\frac{10}{3}$ (압축)
② $\frac{10}{3}$ (인장)
③ $\frac{20}{3}$ (압축)
④ $\frac{20}{3}$ (인장)

정답 보기

정답 ③ · 해설 보기

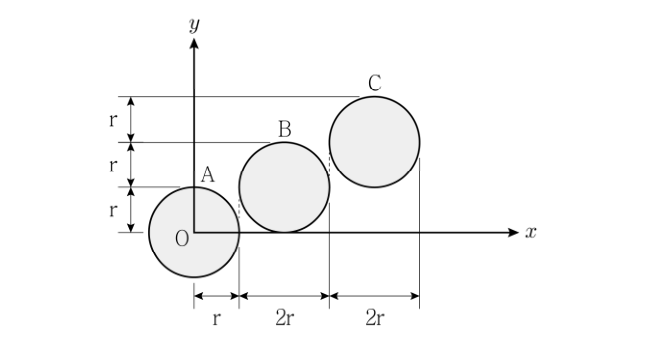

그림과 같이 반지름 r인 원이 각각 다른 위치에 있을 때, 점 O에 대한 원형 단면 A, B, C의 각각 극관성모멘트의 비

(I_{PO})_{A}

(I_{PO})_{B}

(I_{PO})_{C}

는?

응용역학개론

①1 : 11 : 41
②1 : 14 : 41
③1 : 11 : 65
④1 : 14 : 65

정답 보기

정답 ① · 해설 보기

그림과 같이 게르버보에 집중하중이 작용하여 E점의 상향 수직반력의 크기가 2 kN일 때, 하중 P의 크기[kN]는? (단, 구조물의 자중은 무시한다)

응용역학개론

①5
②9
③11
④13

정답 보기

정답 ④ · 해설 보기

10.

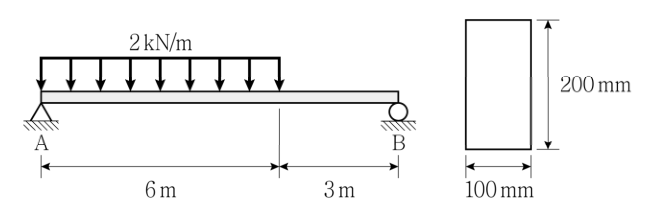

그림과 같이 직사각형 단면의 단순보에 등분포하중이 작용할 때, 직사각형 단면에 작용하는 최대 휨응력의 크기[MPa]는? (단, 보의 자중은 무시한다)

응용역학개론

①12
②24
③36
④48

정답 보기

정답 ② · 해설 보기

11.

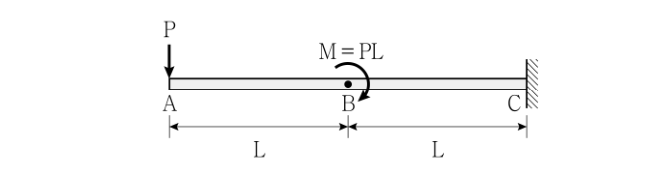

그림과 같은 캔틸레버보에 집중하중 P와 모멘트하중 M ＝ PL이 작용할 때, 옳지 않은 것은? (단, 구조물의 자중은 무시한다)

응용역학개론

①A점에 발생하는 축력의 크기는 0이다.
②B점에 발생하는 전단력의 크기는 P이다.
③C점에 발생하는 모멘트 반력의 크기는 0이다.
④C점에 발생하는 수직반력의 크기는 P이다.

정답 보기

정답 ③ · 해설 보기

12.

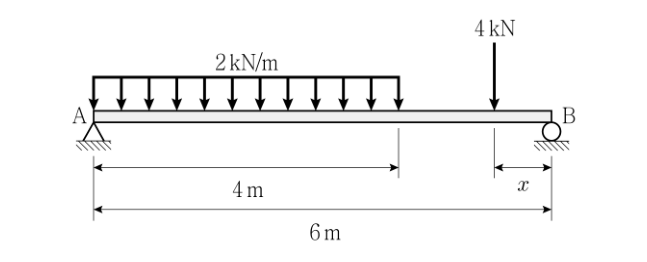

그림과 같이 하중이 작용하는 단순보의 지점 A, B의 반력이 같기 위한

x

[m]는? (단, 구조물의 자중은 무시한다)

응용역학개론

①1
②2
③3
④4

정답 보기

정답 ① · 해설 보기

13.

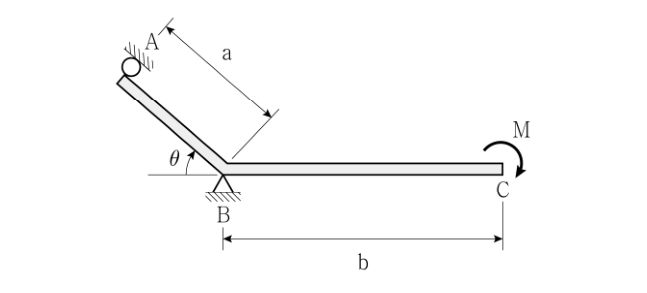

그림과 같이 구조물의 C점에 집중모멘트 M이 작용할 때, B점의 수직반력의 크기는? (단,

0 \leq θ < 90^{\circ}

이고, 구조물의 자중은 무시한다)

응용역학개론

① $\frac{M s i n θ}{a}$
② $\frac{M c o s θ}{a}$
③ $\frac{M s i n θ}{b}$
④ $\frac{M c o s θ}{b}$

정답 보기

정답 ② · 해설 보기

14.

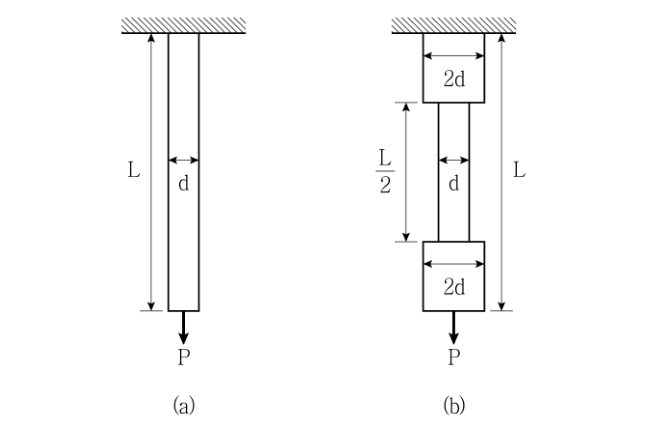

그림과 같이 지름이 d 또는 2d인 원형 단면을 갖는 2개의 봉에 동일한 축력 P가 단면의 도심에 작용할 때, 각각의 봉에 저장되는 변형에너지의 비

\frac{U _{(a)}}{U _{(b)}}

는? (단, 봉의 탄성계수는 동일하고, 응력집중효과는 고려하지 않으며, 자중은 무시한다)

응용역학개론

① $\frac{3}{4}$
② $\frac{4}{3}$
③ $\frac{5}{8}$
④ $\frac{8}{5}$

정답 보기

정답 ④ · 해설 보기

15.

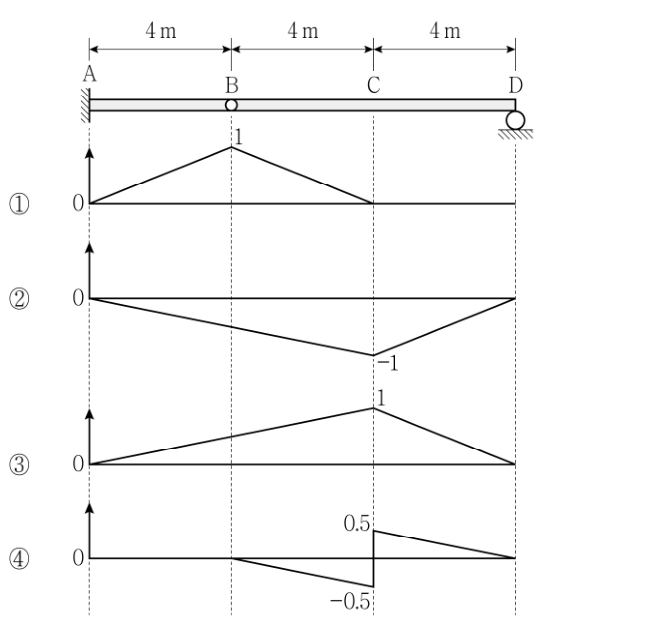

그림과 같은 게르버보에서 점 C의 전단력에 대한 영향선은?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ④ · 해설 보기

16.

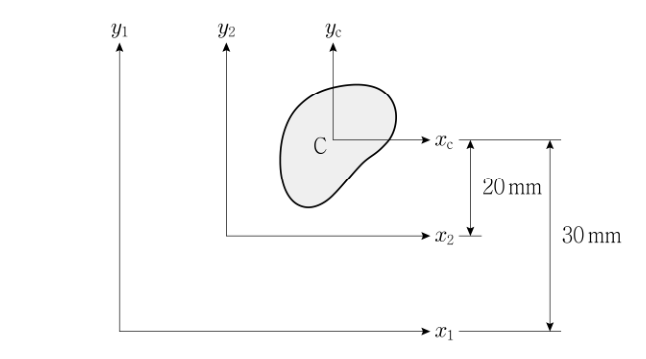

그림과 같이 도심이 C인 단면의 단면적(

A

)이 100 mm²이고,

x_{1}

축에 대한 단면 2차 모멘트(

I_{x_{1}}

)가 100,000 mm⁴일 때,

x_{2}

축에 대한 단면 2차 모멘트(

I_{x_{2}}

)의 크기[mm⁴]는?

응용역학개론

①50,000
②80,000
③100,000
④140,000

정답 보기

정답 ① · 해설 보기

17.

그림과 같이 단순 지지된 트러스 구조물에서 CD부재의 부재력[kN]은? (단, 구조물의 자중은 무시한다)

응용역학개론

①31.25 (압축)
②31.25 (인장)
③62.5 (압축)
④62.5 (인장)

정답 보기

정답 ④ · 해설 보기

18.

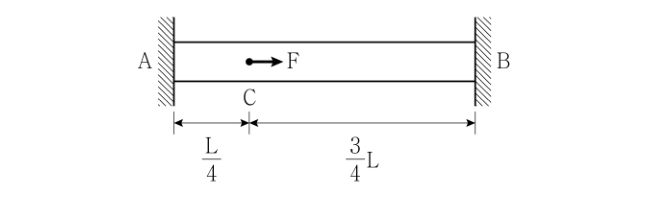

그림과 같이 C점에 축력

F

가 단면의 도심에 작용할 때, C점의 축방향 변위의 크기는? (단, 구조물의 축방향 강성은 EA이고, 구조물의 자중은 무시한다)

응용역학개론

① $\frac{FL}{8 EA}$
② $\frac{3 FL}{16 EA}$
③ $\frac{FL}{4 EA}$
④ $\frac{5 FL}{16 EA}$

정답 보기

정답 ② · 해설 보기

19.

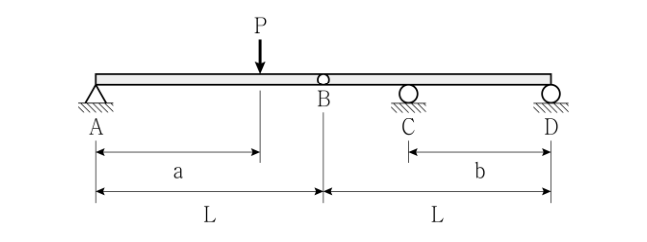

그림과 같은 게르버보에서 C점의 상향 수직반력이

P

의 2배가 되기 위한

\frac{a}{b}

는? (단, 0 < a < L, 0 < b < L이며, 구조물의 자중은 무시한다)

응용역학개론

①2
②3
③4
④5

정답 보기

정답 ① · 해설 보기

20.

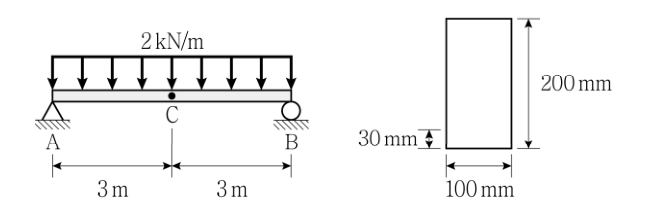

그림과 같이 직사각형 단면의 단순보에 등분포하중이 작용할 때, C점의 단면 하단부에서 30 mm만큼 떨어진 높이에 작용하는 휨응력의 크기[MPa]는? (단, 보의 자중은 무시한다)

응용역학개론

①4.05
②6.75
③9.45
④13.5

정답 보기

정답 ③ · 해설 보기
