[9급 국가직 토목설계 2021년 14번]

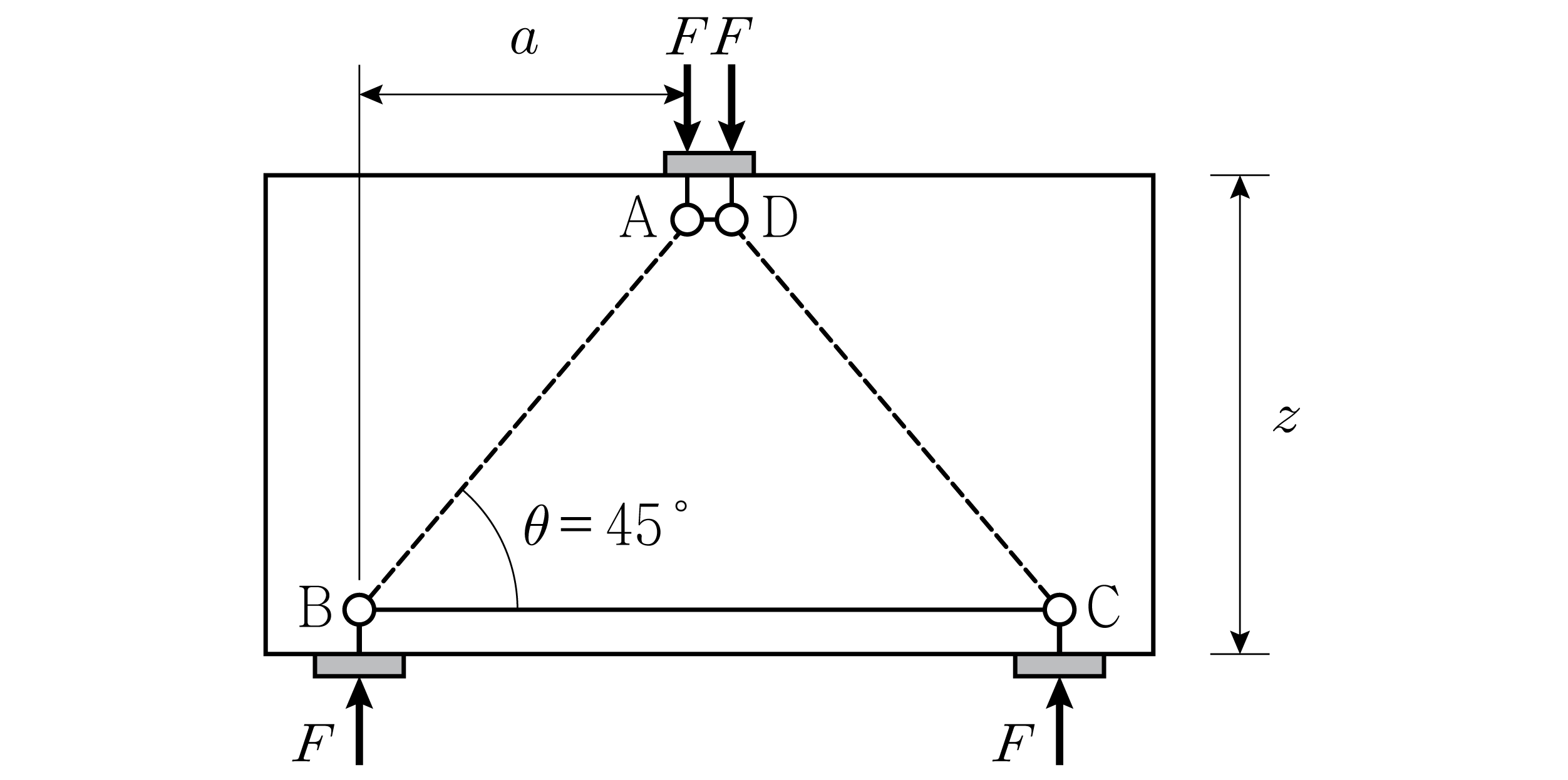

그림과 같은 깊은 보의 스트럿－타이모델에서 $F$가 200 kN인 경우, 경사 스트럿 AB의 부재력(㉠)과 수평 타이 BC의 부재력(㉡)을 바르게 연결한 것은? (단, 자중은 무시한다)

㉠ ㉡

1. ①$200$ kN(압축) $200$ kN(인장)
2. ②$200$ kN(인장) $200\sqrt{2}$ kN(인장)
3. ③$200\sqrt{2}$ kN(압축) $200$ kN(인장)
4. ④$200\sqrt{2}$ kN(인장) $200\sqrt{2}$ kN(인장)

선지를 골라 바로 채점해 보세요.정답 보기
