[9급 국가직 토목설계 2021년 20번]

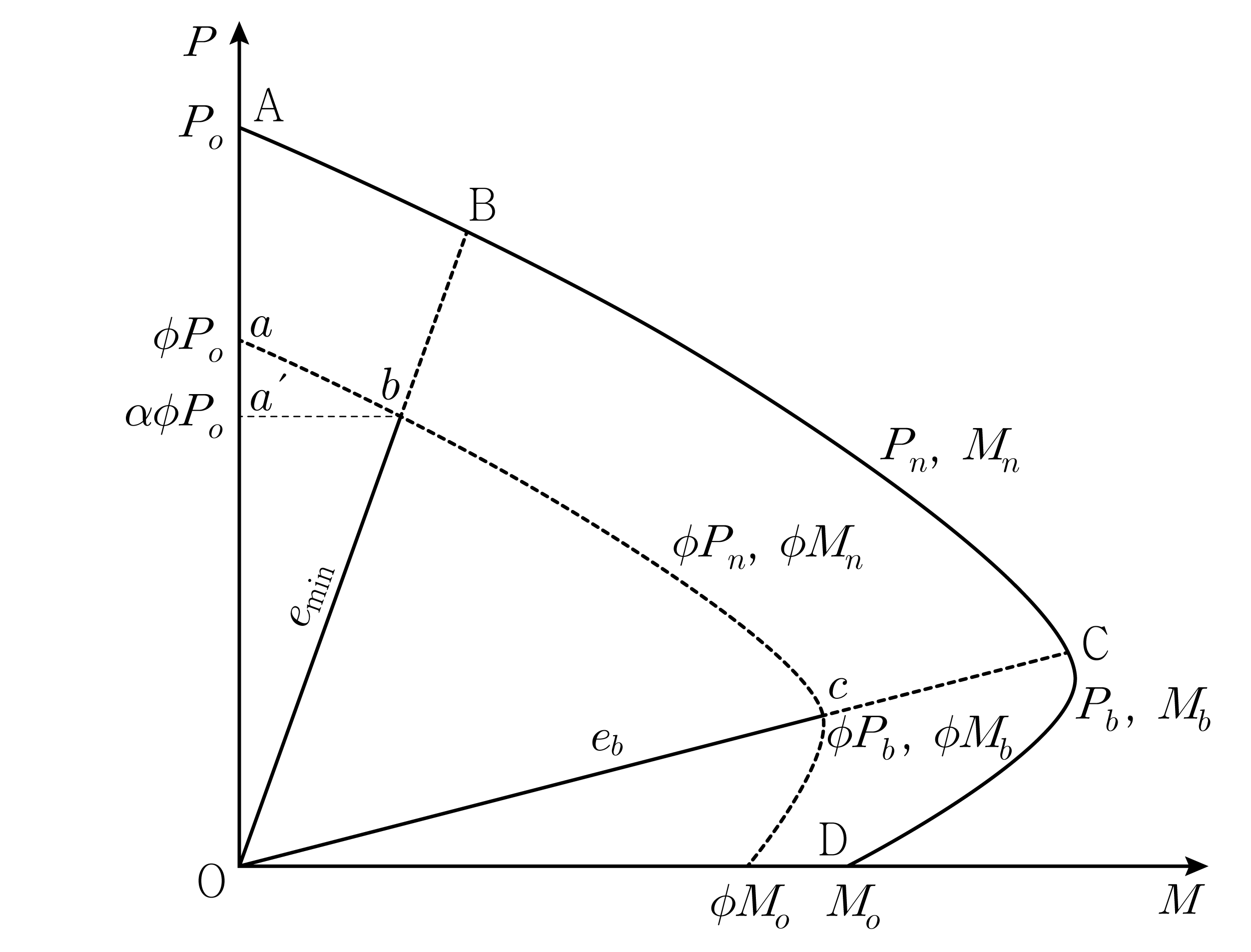

그림과 같은 기둥의 축력과 휨모멘트의 상관곡선($P-M$ 상관도)에 대한 설명으로 옳지 않은 것은? (단, $P_o$는 축방향 압축강도, $e_b$는 균형편심, $e_{}$는 휨모멘트와 축력의 비, $e_{\min }$은 최소편심거리, $P_d$는 설계압축강도, $M_d$는 설계휨강도이고, KDS 14 20 10 및 KDS 14 20 20: 2021을 따른다)

1. ①$e<e_{\min }$구간에서의 띠철근 기둥의 설계축하중강도는 0.80 × 0.7 × $P_o$이다.
2. ②$e<e_{\min }$ 구간에서의 나선철근 기둥의 설계축하중강도는 0.85 × 0.7 × $P_o$이다.
3. ③$e>e_b$이면, $P_d$와 $M_d$ 조합하중에 대해 설계해야 되지만, 이때의 부재강도는 철근의 강도(인장)로 지배된다.
4. ④편심거리 $e$가 $e_{\min }<e<e_b$인 경우, 기둥에 작용하는 $P_d$과 $M_d$의 조합하중으로 설계해야 하며, 부재의 강도는 콘크리트의 강도(압축)로 지배된다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
