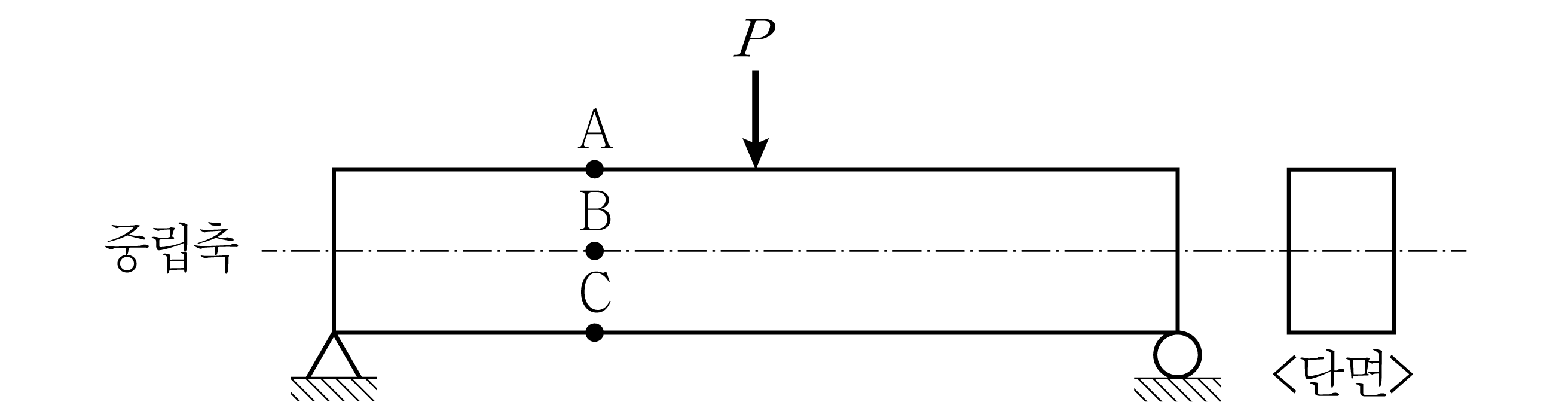

그림과 같이 선형탄성 거동을 하는 직사각형 단면을 가지는 단순보의 중앙에 집중하중이 작용한다면, 보 단면 A, B, C의 위치에서 발생하는 휨응력과 전단응력에 대한 설명으로 옳지 않은 것은? (단, 구조물의 자중은 무시한다)
- ①A점의 전단응력은 0이다.
- ②A점과 C점의 휨응력의 절댓값은 같다.
- ③집중하중의 크기가 2배가 되는 경우, C점의 휨응력의 크기는 2배가 된다.
- ④B점에서 전단응력과 휨응력이 모두 최대가 된다.
선지를 골라 바로 채점해 보세요.
정답 ④
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
