9급 지방직 응용역학개론 2023년 기출문제

보의 곡률에 대한 설명으로 옳지 않은 것은?

그림과 같은 캔틸레버보에서 B점의 휨모멘트 크기[kNㆍm]는? (단, 구조물의 자중은 무시한다)

순수 비틀림을 받는 원형단면의 봉에서 한 단의 다른 단에 대한 비틀림각에 대한 설명으로 옳지 않은 것은?

그림과 같은 트러스에서 부재력이 0인 부재의 개수는? (단, 구조물의 자중은 무시한다)

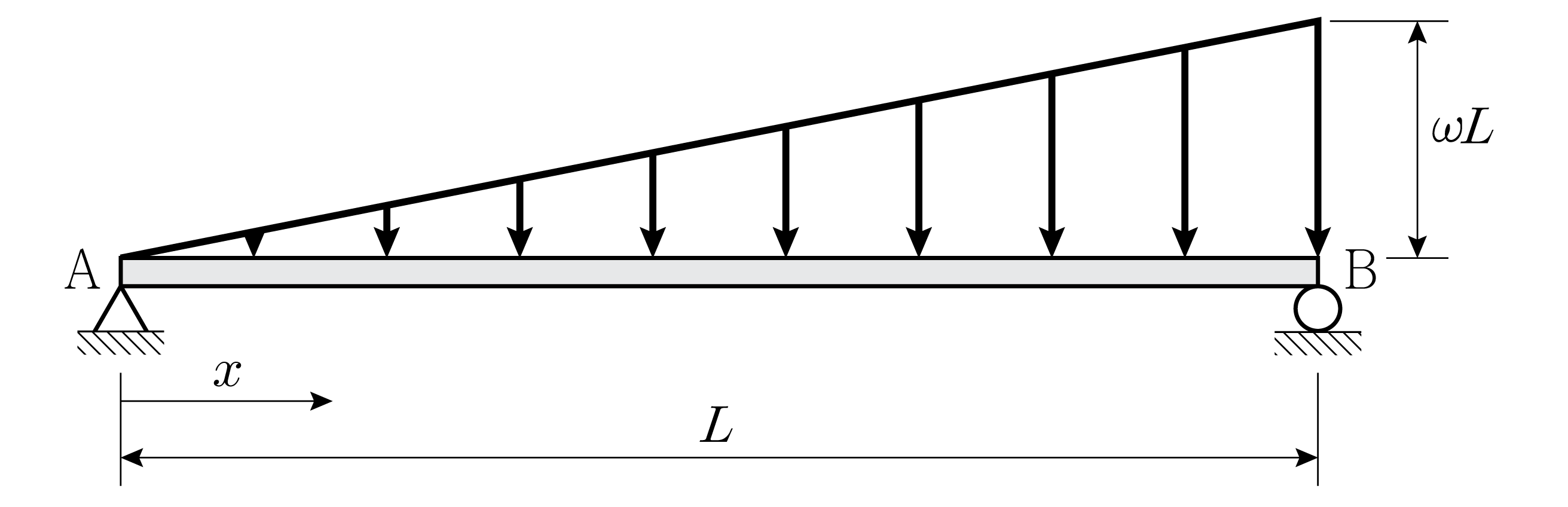

그림과 같은 단순보에서 최대 휨모멘트 발생 위치 $x$는? (단, 구조물의 자중은 무시한다)

그림과 같은 내민보에서 B점과 C점의 휨모멘트 절댓값 크기가 같아지는 길이 $x$ [m]는? (단, 구조물의 자중은 무시한다)

그림과 같은 캔틸레버보에서 B점의 처짐각 크기[radian]는? (단, 보의 AB구간 휨강성은 2$EI$, BC구간 휨강성은 $EI$이고, 구조물의 자중은 무시한다)

그림과 같이 선형탄성 거동을 하는 직사각형 단면을 가지는 단순보의 중앙에 집중하중이 작용한다면, 보 단면 A, B, C의 위치에서 발생하는 휨응력과 전단응력에 대한 설명으로 옳지 않은 것은? (단, 구조물의 자중은 무시한다)

그림과 같은 게르버보에서 B점의 반력이 3 kN이라면, 길이 $x$ [m]는? (단, 구조물의 자중은 무시한다)

그림과 같은 내민보에서 지점 A의 수직반력[kN]은? (단, 구조물의 자중은 무시한다)

그림과 같이 무게 30 kN인 강체를 단면적이 200 mm²인 동선 1개와 단면적이 100 mm²인 철선 2개로 매달았다면, 동선과 철선의 인장응력 비$\left(\frac{{\sigma }_s}{{\sigma }_c}\right)$는? (단, 동선과 철선의 인장응력은 각각 ${\sigma }_c$, ${\sigma }_s$, 동선과 철선의 탄성계수는 각각 $E_c$ ＝ 1.0 × 10⁵ MPa, $E_s$ ＝ 2.0 × 10⁵ MPa이고, 동선과 철선의 자중은 무시한다)

그림과 같이 자중 60 N인 바퀴가 바닥에 고정된 높이 20 cm의 장애물 위로 힘 $P$를 초과할 때 움직이기 시작한다면, 이 힘 $P$ [N]는? (단, 바퀴와 장애물은 강체로 가정한다)

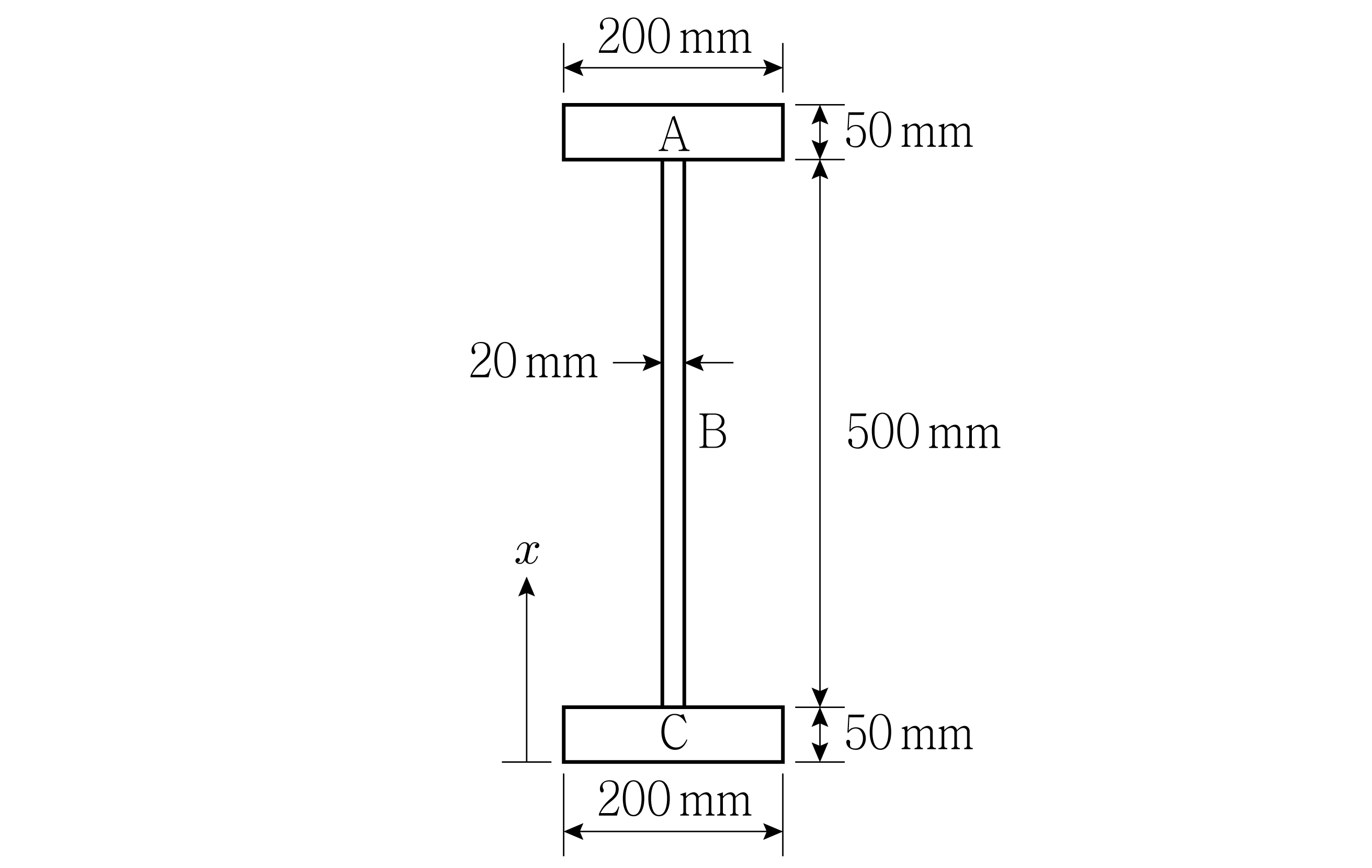

그림과 같이 서로 다른 재료로 구성된 합성단면에서 하단으로부터 중립축까지 수직거리 $x$ [mm]는? (단, 각 재료는 완전 부착되어 일체거동하고, 상부플랜지의 탄성계수 $E_A$ ＝ 10 GPa, 웨브의 탄성계수 $E_B$ ＝ 20 GPa, 하부플랜지의 탄성계수 $E_C$ ＝ 40 GPa이다)

구조물의 변위를 구하는 방법에 대한 설명으로 옳지 않은 것은?

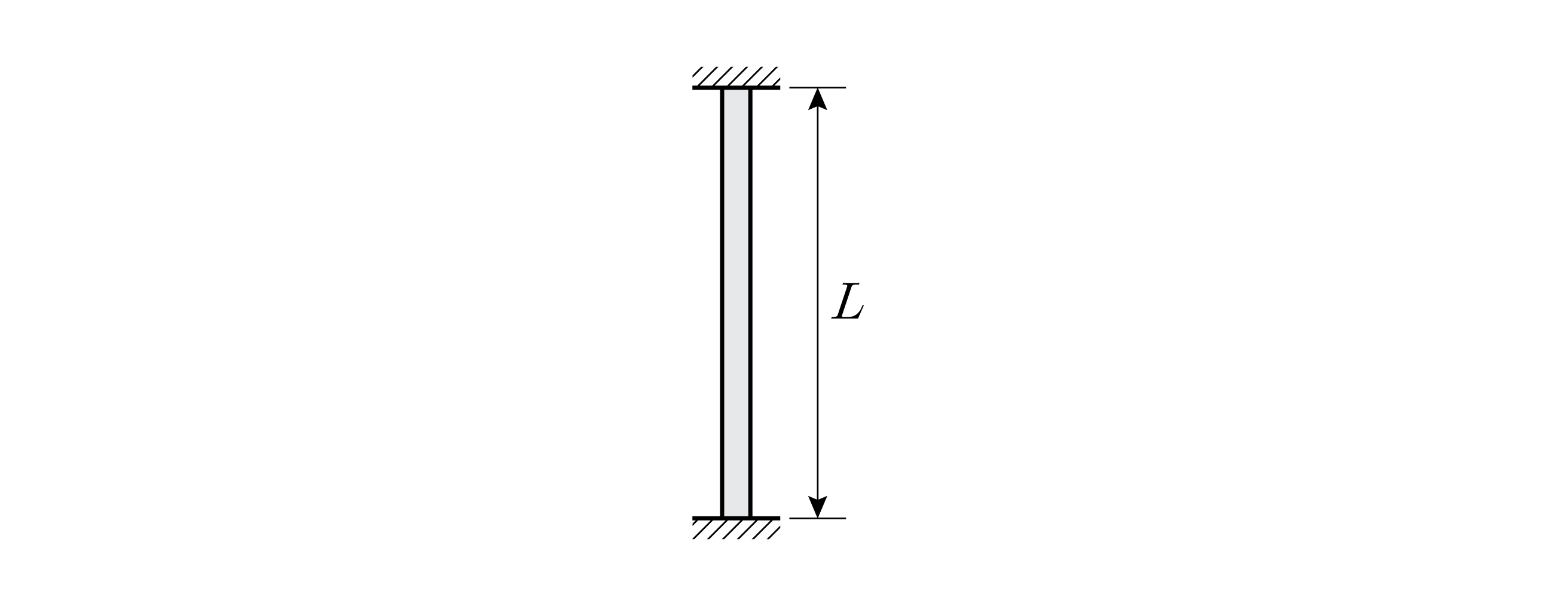

그림과 같이 양단 고정인 탄성기둥(유효좌굴길이계수 ＝ 0.5)에서 온도가 균일하게 상승하여 임계좌굴하중에 도달하였을 때, 온도상승량 $\Delta T$는? (단, $\alpha$ ＝ 열팽창계수, $A$ ＝ 단면적, $E$ ＝ 탄성계수, $I$ ＝ 단면2차모멘트, $L$ ＝ 기둥길이이며, 기둥의 자중과 온도 상승에 의한 기둥 단면적의 변화는 무시한다)

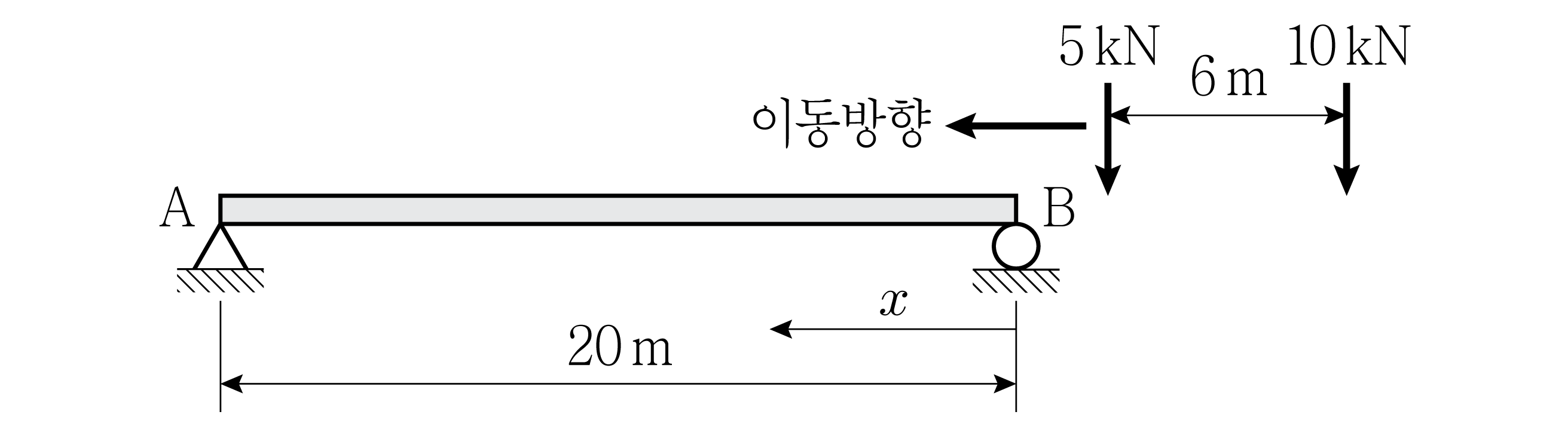

그림과 같이 단순보에 2개의 이동하중이 통과할 때, 절대 최대휨모멘트 발생 위치 $x$ [m]는? (단, 하중은 오른쪽에서 왼쪽으로만 이동하고, 구조물의 자중은 무시한다)

그림과 같은 내민보에서 최대 정모멘트 크기[kNㆍm]는? (단, 구조물의 자중은 무시한다)

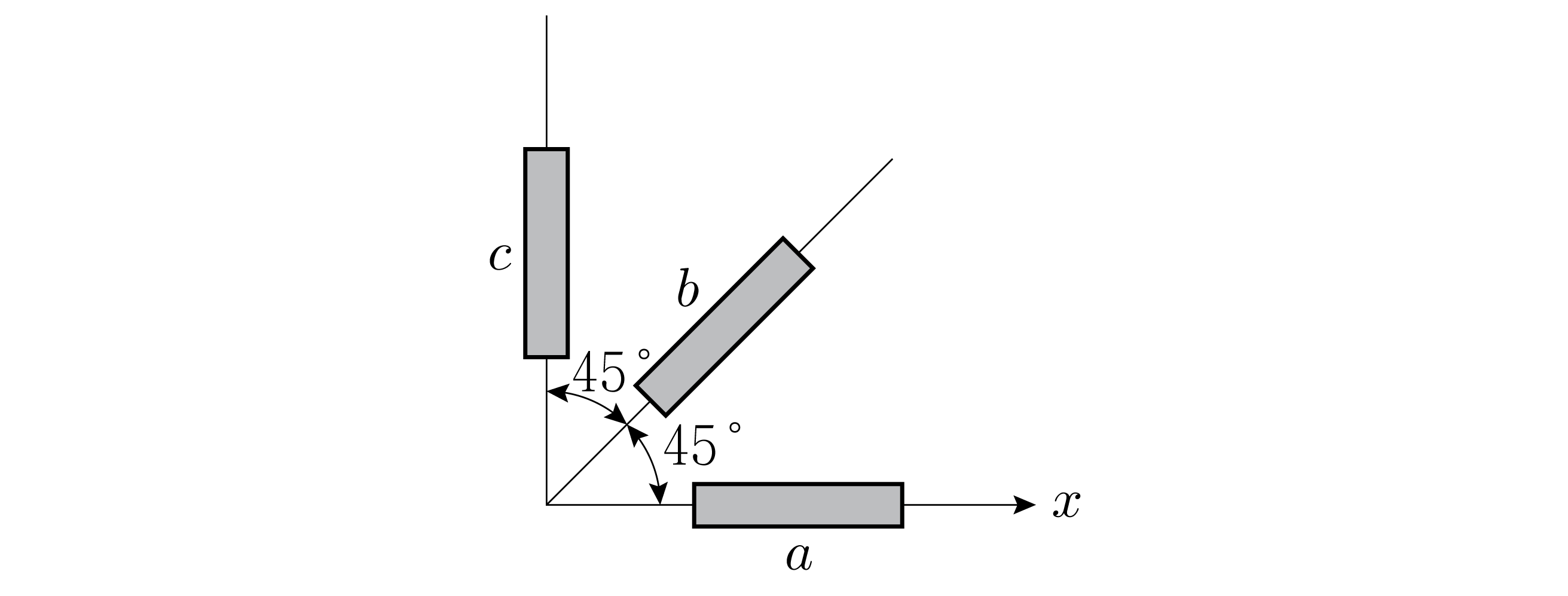

그림과 같이 동일 평면상의 45 ° 스트레인 로제트(strain rosette)를 이용하여 축방향 변형률 ${ϵ}_a$, ${ϵ}_b$, ${ϵ}_c$를 측정했다면, 전단변형률은?

지름이 4.0 cm인 강봉에 10,000 kN의 인장력이 작용할 때, 강봉 지름이 줄어드는 값[cm]은? (단, 탄성계수 $E$ ＝ 2 × 10⁵ MPa이고 푸아송비 $\nu$ ＝ 0.25이다)

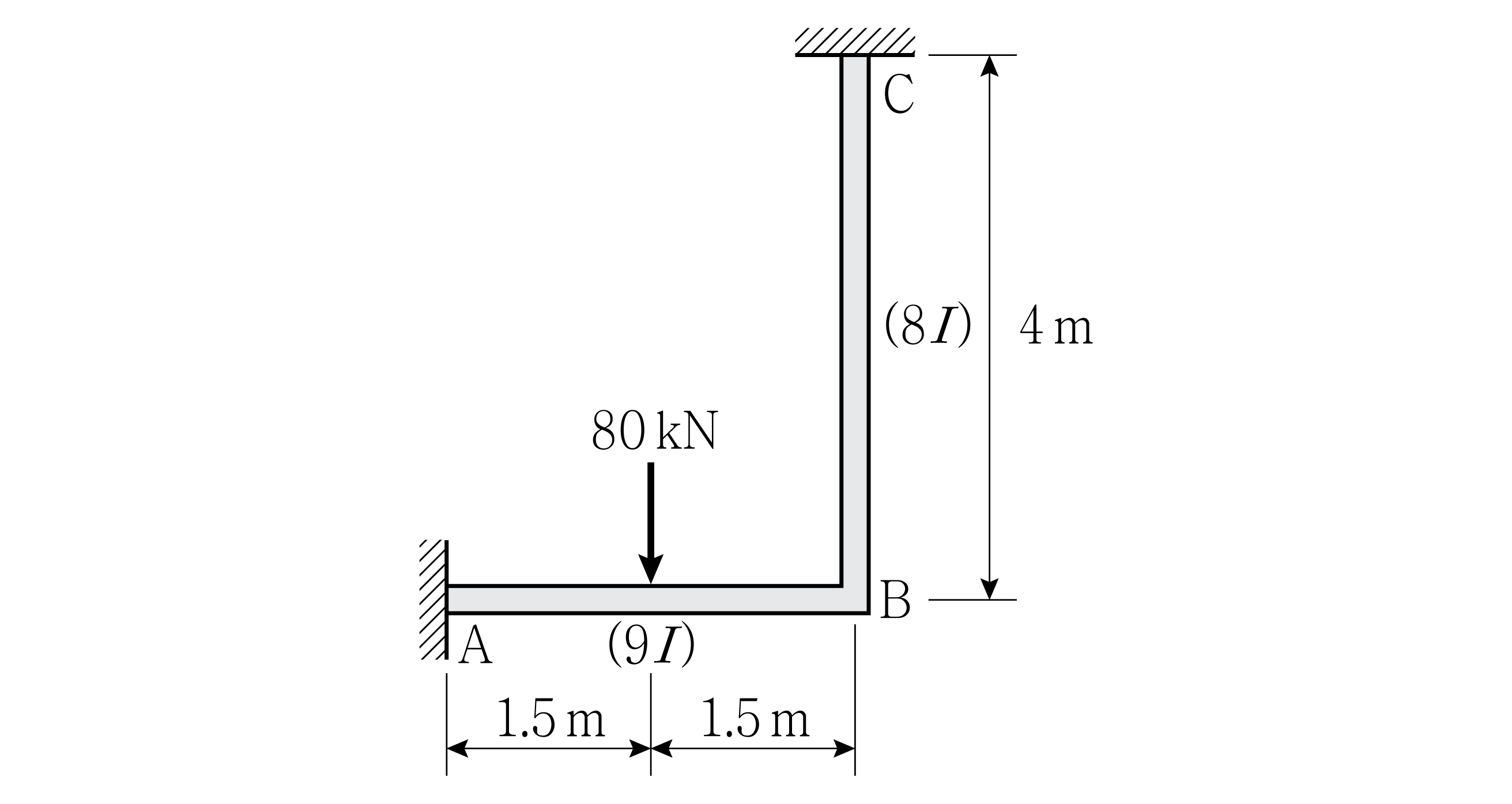

그림과 같은 구조물에서 지점 A의 반력모멘트 크기[kNㆍm]는? (단, AB부재 휨강성은 9$EI$, BC부재 휨강성은 8$EI$이고, 구조물의 자중은 무시한다)
