[9급 지방직 전기이론 2025년 12번]

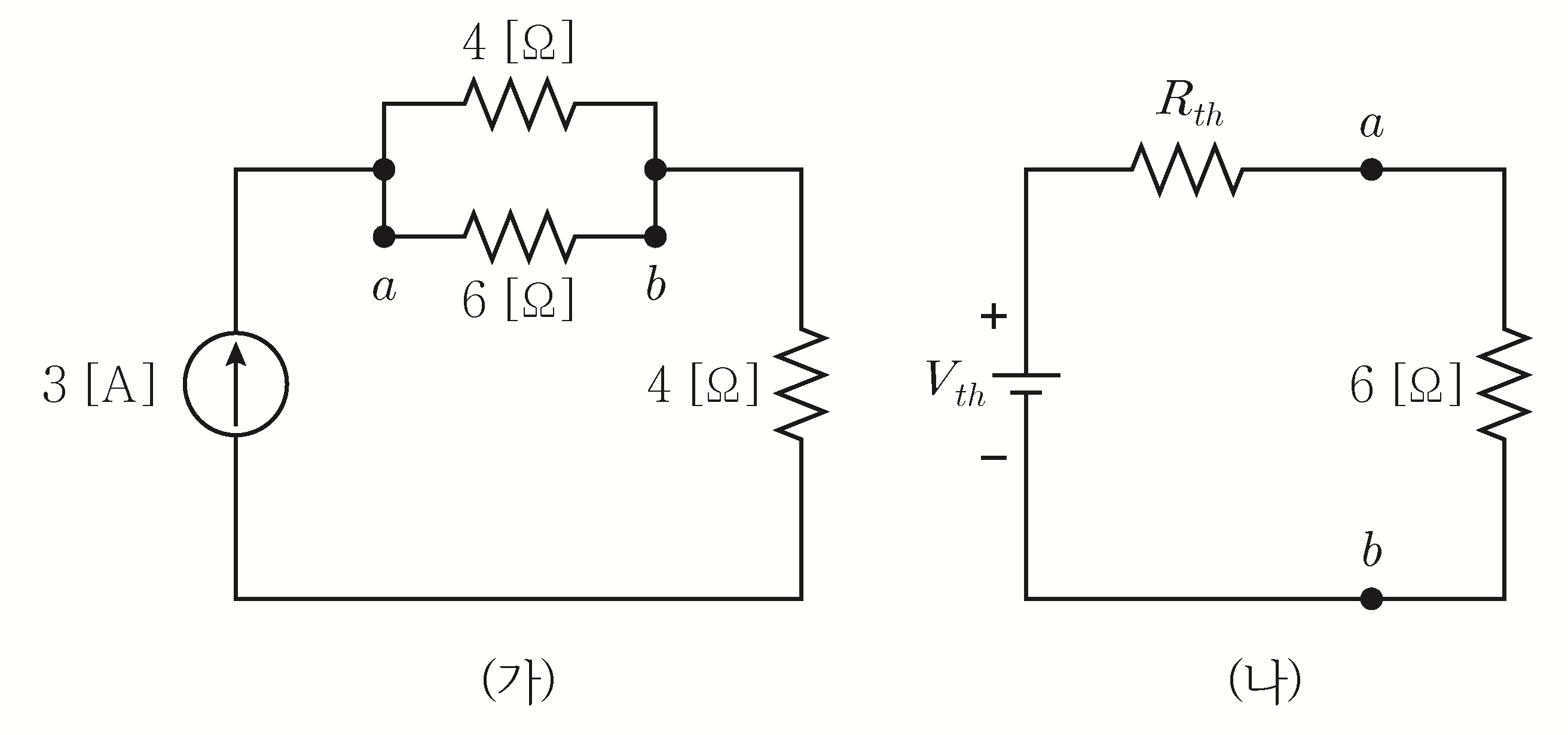

그림 (가)의 단자 $a,b$에 대한 테브난 등가회로가 그림 (나)이다. 전압 $V_{th}$[V]와 저항 $R{}_{th}$[Ω]의 합($V_{th}+R_{th}$)은?

1. ①14
2. ②16
3. ③18
4. ④20

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
