9급 지방직 전기이론 2025년 기출문제

전류 $i(t)=10+10\sqrt{2}\sin (\omega t-\frac{\pi }{6})-5\sqrt{2}\sin (3\omega t-\frac{\pi }{3})$[A]의 실횻값[A]은?

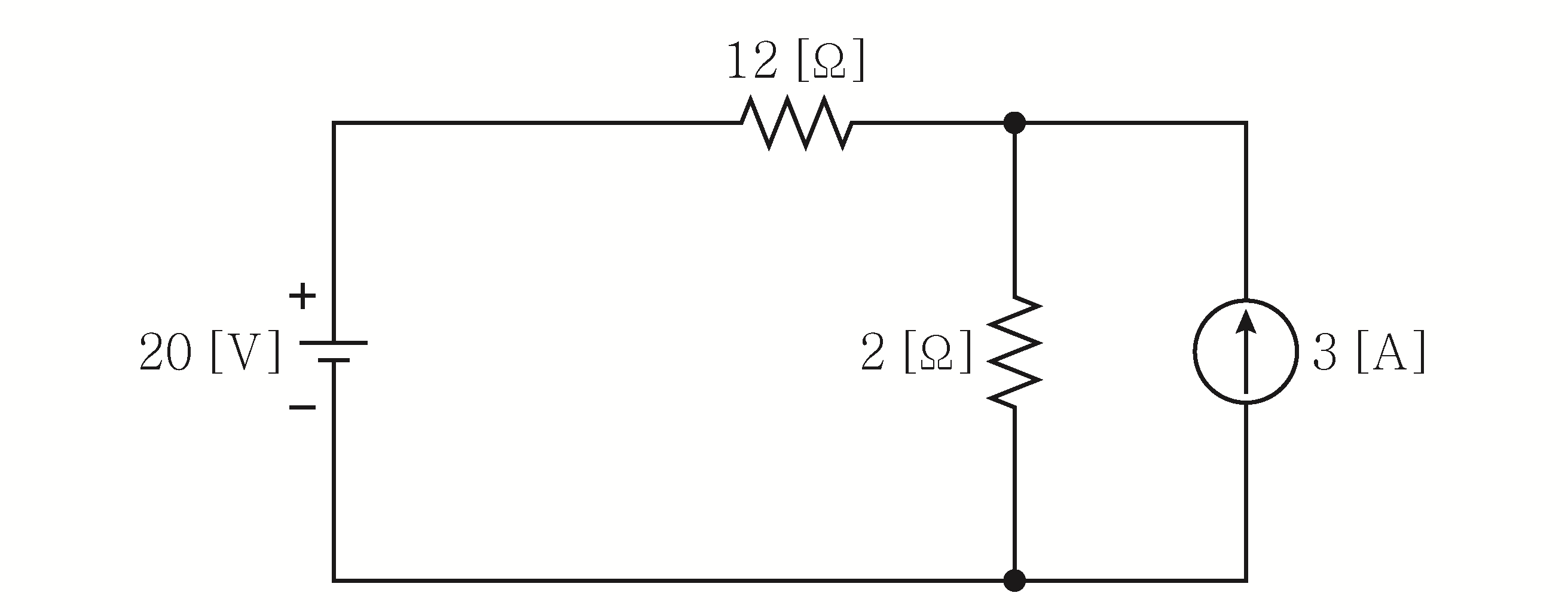

다음 회로에서 저항 2 [Ω]의 소비전력[W]은?

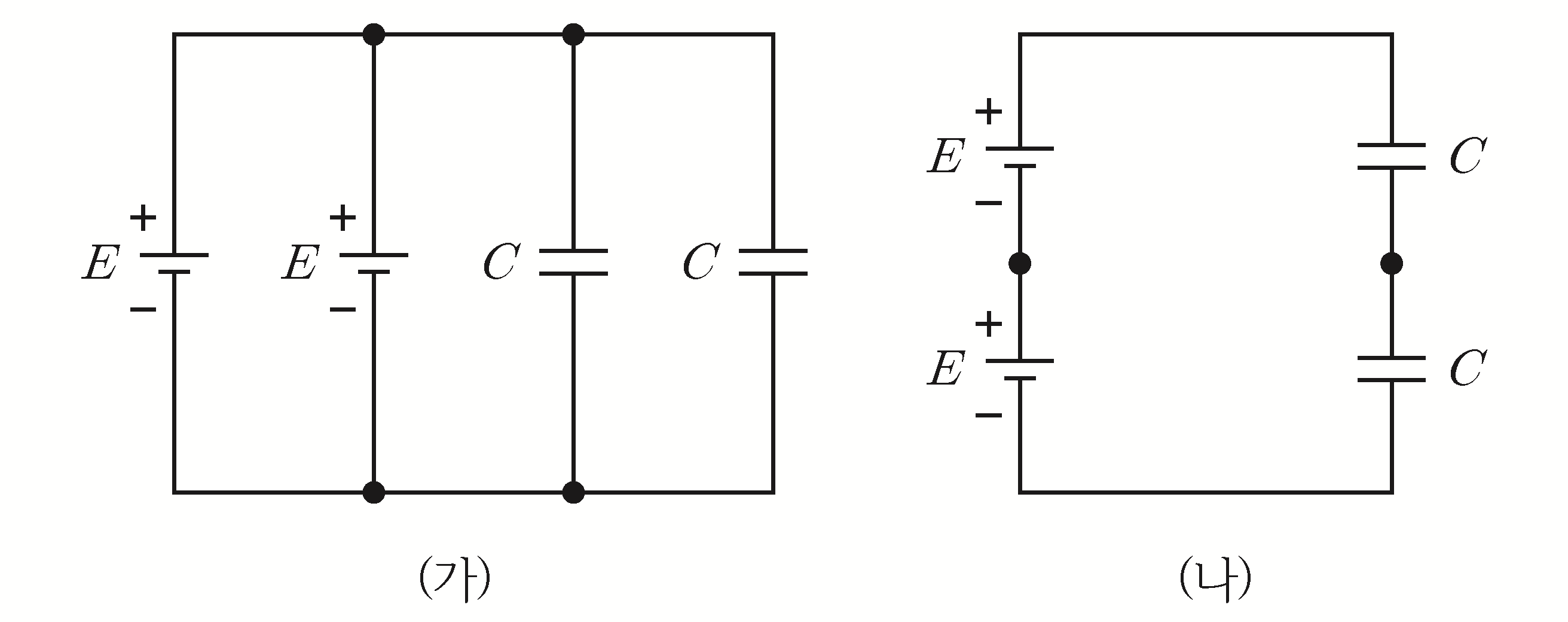

전압 $E$[V]인 2개의 직류전원과 정전용량 $C$[F]인 2개의 커패시터를 연결한 (가)회로, (나)회로가 있다. 각 회로의 모든 커패시터에 저장된 에너지의 합을 총 정전에너지[J]라 할 때, (가)회로의 총 정전에너지 $W_1$[J]과 (나)회로의 총 정전에너지 $W_2$[J]의 비($\frac{W_1}{W_2}$)는?

진공 중에 무한히 긴 두 평행 직선도선의 간격이 2 [cm]이고, 각각 4 [A]와 2 [A]의 전류가 서로 반대 방향으로 흐르고 있다. 두 도선 간에 작용하는 단위 길이당 힘 $F$[N/m]의 크기와 종류를 바르게 연결한 것은? (단, 진공 중 투자율 ${\mu }_o=4\pi \times 10^{-7}$ [H/m]이다)

크기[N/m] 종류

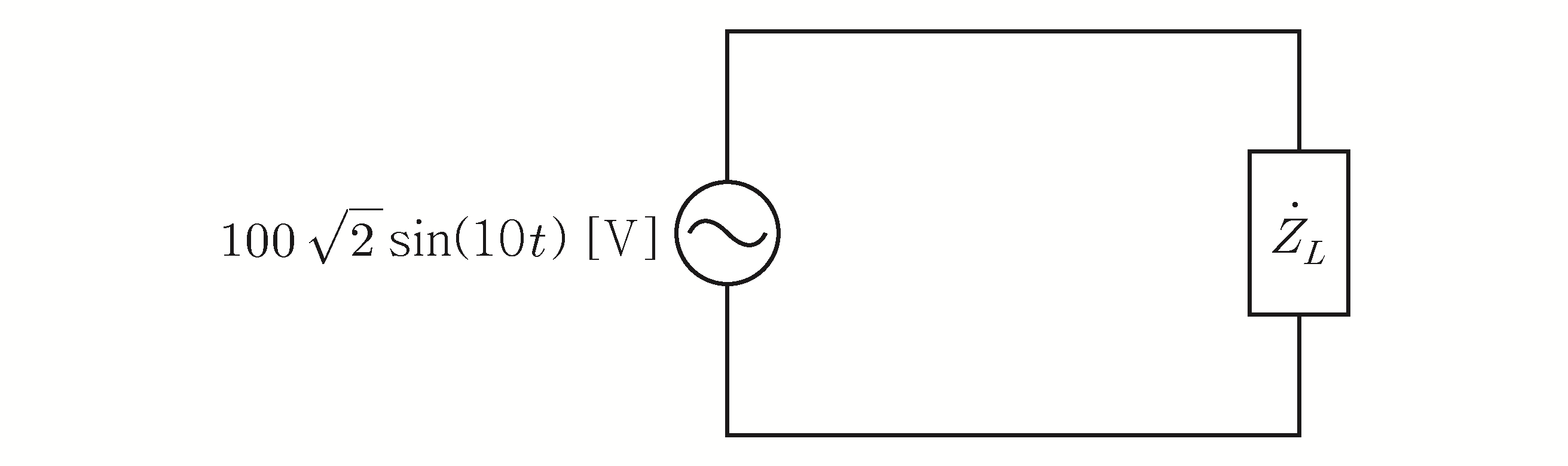

다음 회로에서 부하 $\dot{Z_L}=R_L+j{X}_L$ [Ω]에 최대 평균전력이 전달될 때, 전원에서 공급하는 평균전력[W]은? (단, 전압은 실횻값이다)

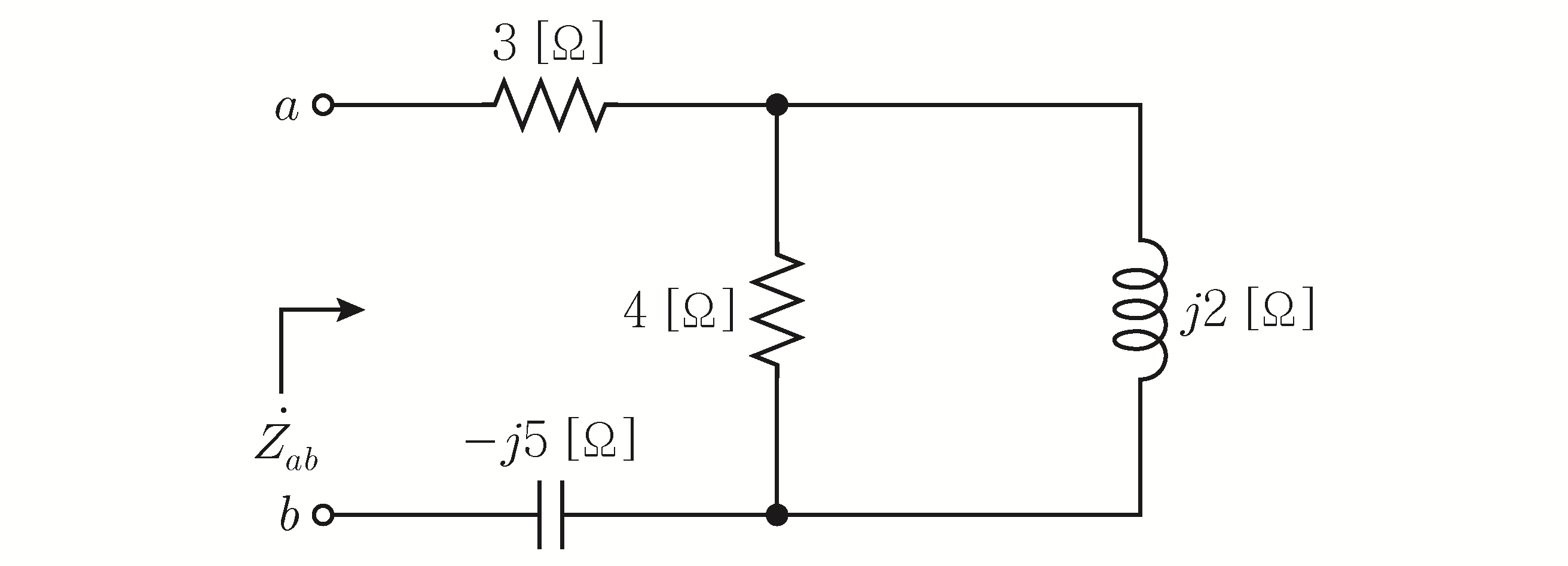

다음 회로에서 단자 $a,b$에서 바라본 합성 임피던스 $\dot{Z_{ab}}$[Ω]는?

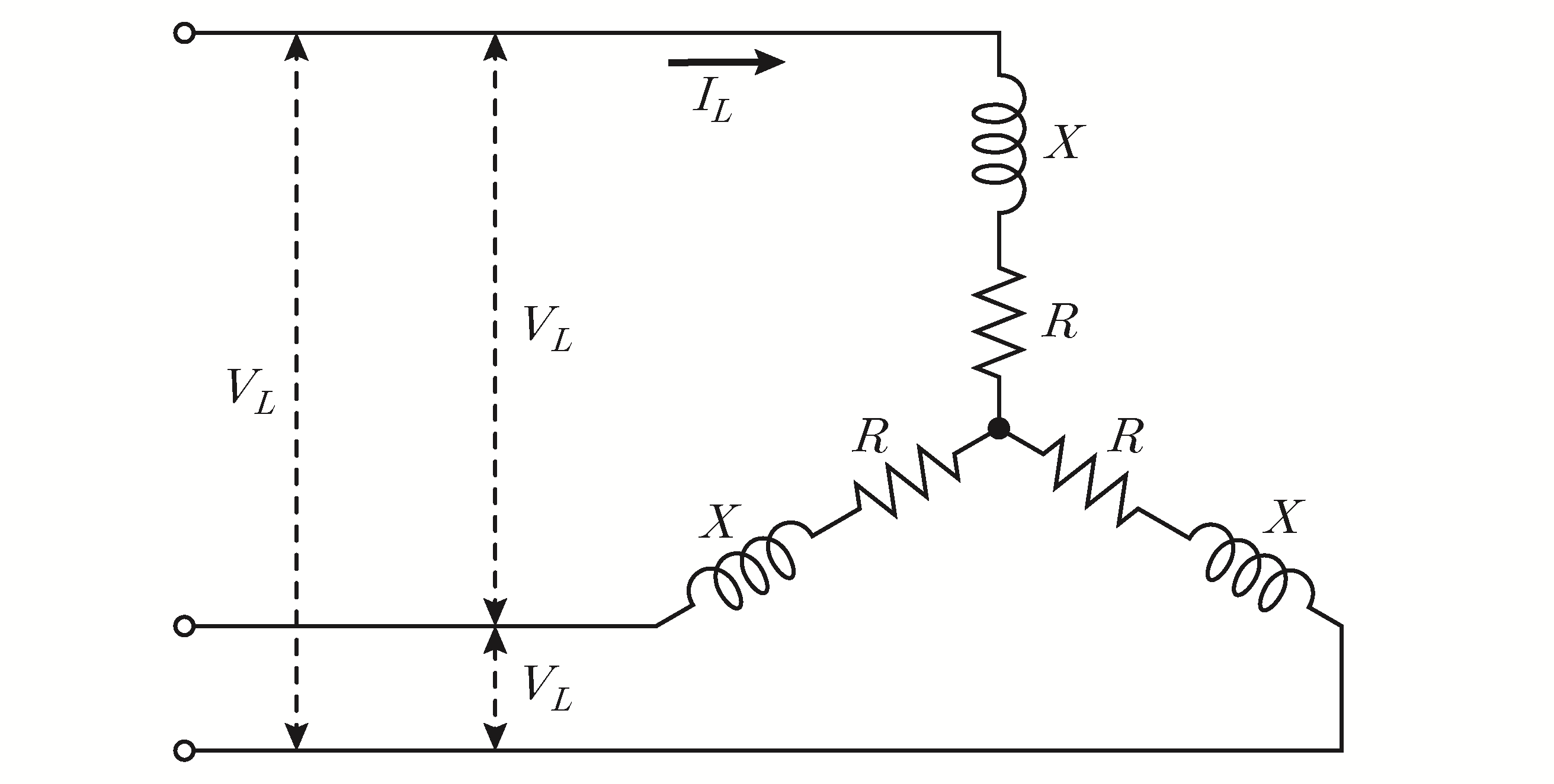

저항 $R$과 유도성 리액턴스 $X$로 이루어진 Y 결선된 평형 3상부하(역률 0.8)를 선간전압이 $V_L=220$ [V]인 평형 3상 교류전원에 연결할 때, 선전류는 $I_L=22/\sqrt{3}$ [A]이다. 이때 저항 $R$[Ω]과 리액턴스 $X$[Ω]는? (단, 전압과 전류는 실횻값이다)

$R$[Ω] $X$[Ω]

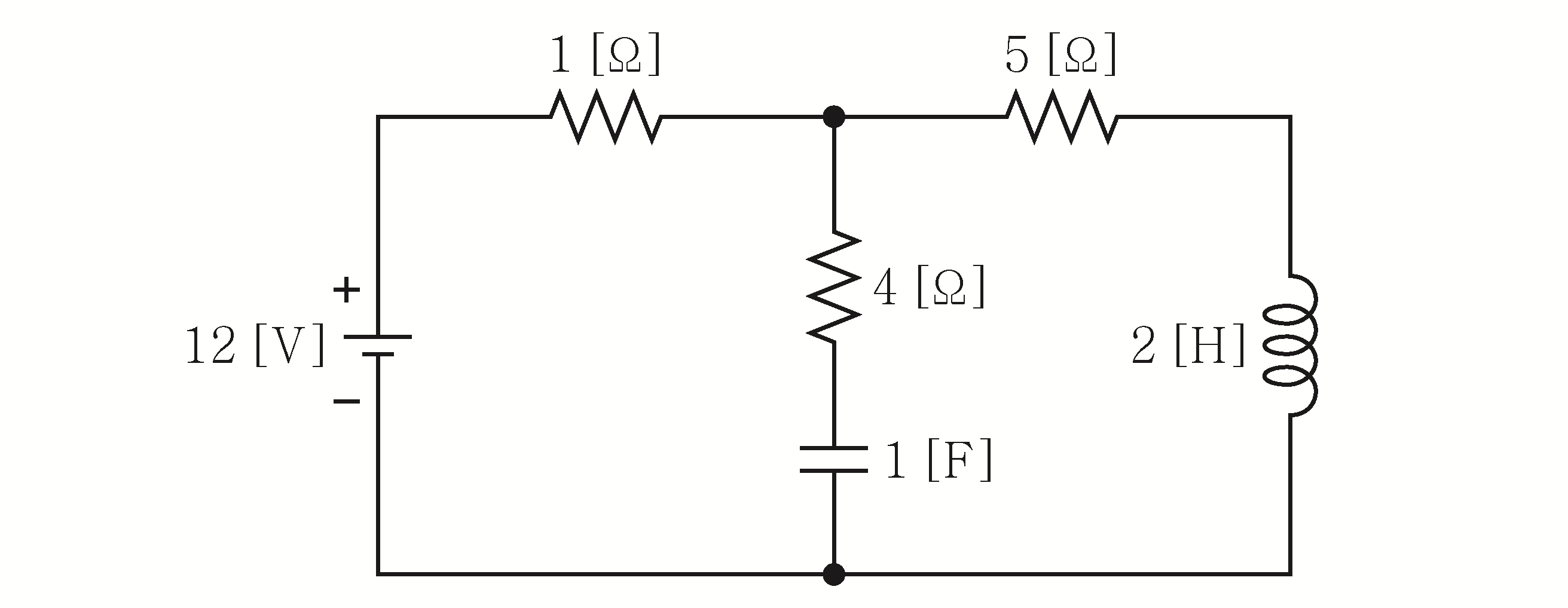

다음 회로가 정상상태에서 동작할 때, 커패시터에 저장된 에너지 $W_C$[J]와 인덕터에 저장된 에너지 $W_L$[J]은?

$W_C$[J] $W_L$[J]

내부저항 15 [Ω], 인덕턴스 20 [mH]인 코일의 양단 전압은 $v(t)=$$250\cos (\omega t)$[V]이고, 코일에 흐르는 전류는 $i(t)=$$10\cos (\omega t-53.13{}^{\circ })$[A]이다. 이때 각주파수 $\omega$[rad/s]는?

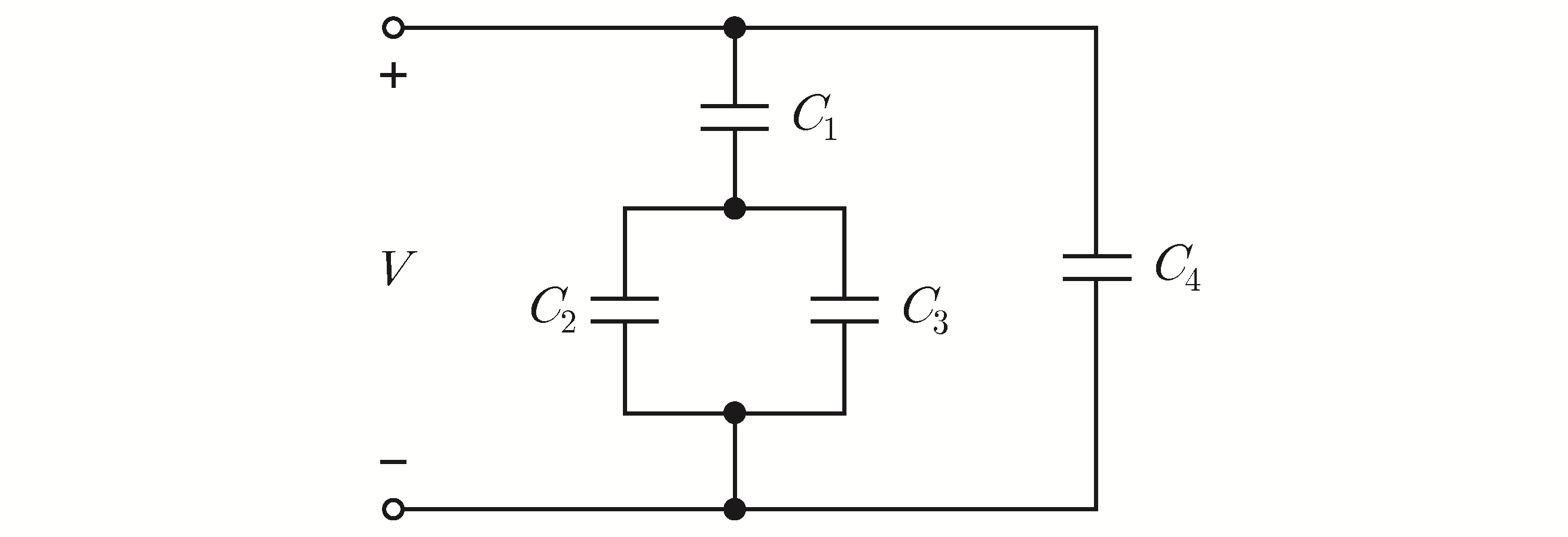

다음 회로에서 직류전압 $V$[V]가 연결될 때, 축적된 전하량이 가장 적은 커패시터는? (단, $C_1$, $C_2$, $C_3$, $C_4$의 커패시턴스는 각각 1 [F], 2 [F], 3 [F], 4 [F]이다)

$\dot{Z_1}=8+j6$ [Ω]과 $\dot{Z_2}=24+j18$ [Ω]을 그림과 같이 각각 Y, $\Delta$로 구성한 후 평형 3상 전원과 연결하였다. 선간전압이 $V_L=100\sqrt{3}$ [V]일 때, 선전류 $I_L$[A]은? (단, 전압과 전류는 실횻값이다)

그림 (가)의 단자 $a,b$에 대한 테브난 등가회로가 그림 (나)이다. 전압 $V_{th}$[V]와 저항 $R{}_{th}$[Ω]의 합($V_{th}+R_{th}$)은?

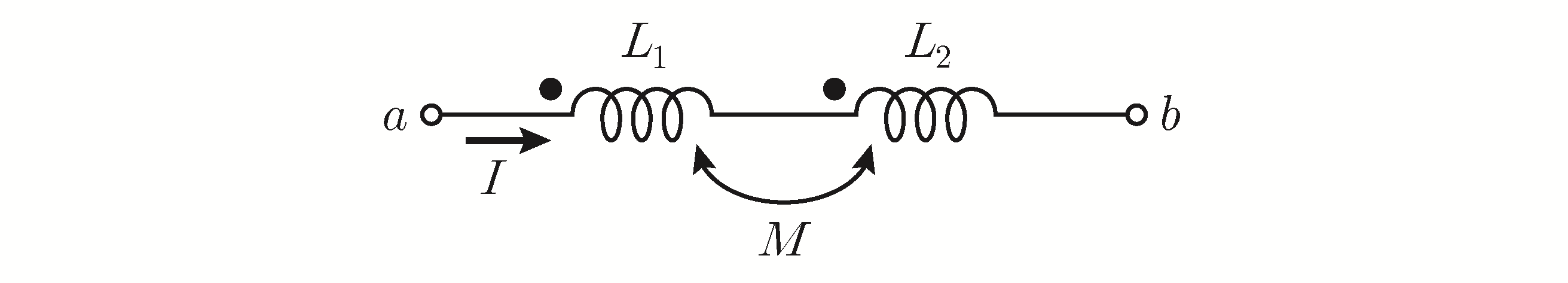

두 코일 $L_1$, $L_2$의 자기인덕턴스가 각각 2 [H], 5 [H]이고, 상호인덕턴스 $M=1$ [H]이다. 두 코일을 그림과 같이 직렬로 연결하고 합성코일 양단 $a,b$에서 측정한 전압이 90 [V]일 때, 코일 $L_2$ 양단에 걸리는 전압[V]은? (단, 전압과 전류는 실횻값이다)

다음 그림에서 철심의 1차측에 $N_1=100$회, 2차측에 $N_2=200$회의 코일을 감고, 1차 코일에 $V_1=100$ [V]의 전압을 인가한다. 이때 저항 100 [Ω]에 흐르는 전류 $I$[A]는? (단, 변압기는 이상적이며 전압과 전류는 실횻값이다)

한 상의 부하 임피던스가 $\dot{Z}=16+j12$ [Ω]인 평형 $\Delta -\Delta$ 결선에서 3상 부하에 소비되는 총 유효전력은 14,400 [W]이다. 이때 상전압[V]은? (단, 전압은 실횻값이다)

다음 RLC 병렬회로가 정상상태에서 동작할 때, 각주파수를 변화시켜서 얻을 수 있는 전압 $v_c(t)$의 최댓값 $V_m$[V]과 이때의 각주파수 $\omega$[rad/s]는?

$V_m$[V] $\omega$[rad/s]

다음 회로에서 역률이 지상 0.8인 부하 $\dot{Z_L}$에 소비되는 유효전력은 4 [kW]이다. 역률을 1로 개선하기 위하여 커패시터를 부하 $\dot{Z_L}$과 병렬로 연결할 때, 커패시터의 정전용량[mF]은?

다음 회로에서 노드 A의 전압 $V_A$[V]와 노드 B의 전압 $V_B$[V]의 차$(V_A-V_B)$[V]는?

다음 회로에서 $t=0$일 때, 스위치 $S_1$은 개방되고 스위치 $S_2$는 닫힌다. $t\ge 0$에서 전압 $v_c(t)$[V]의 자연 응답 특성은?

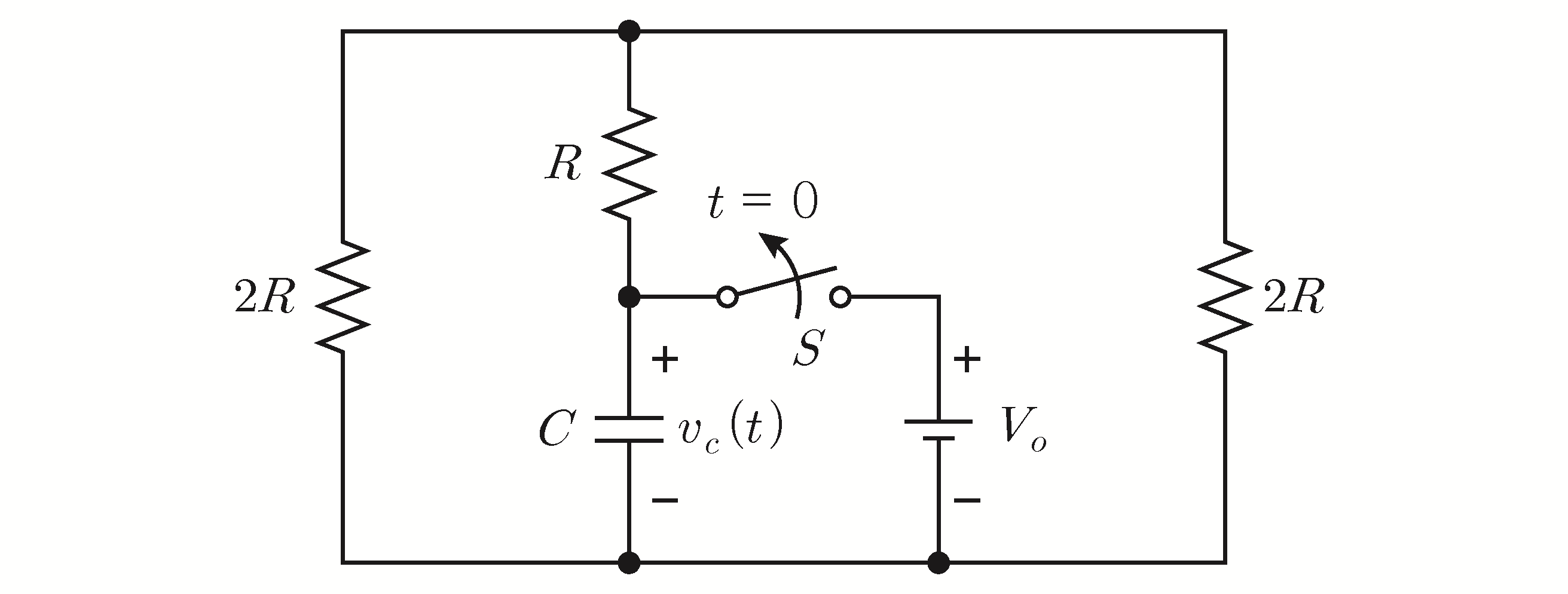

다음 회로에서 스위치 $S$는 $t=0$일 때 개방된다. $t\ge 0$에서 커패시터 전압 $v_c(t)$[V]는?
