[9급 지방직 토목설계 2018년 9번]

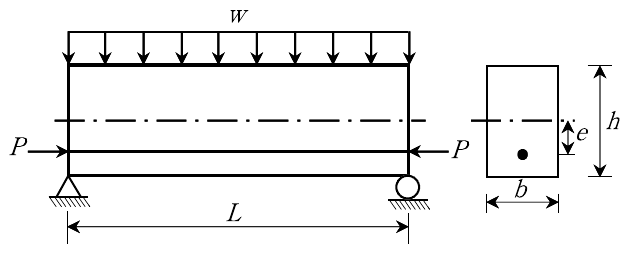

그림과 같은 단순보에 e만큼 편심된 프리스트레스 힘 P가 작용하고 있다. 등분포하중 w가 작용할 때 보 지간 중앙단면에서의 하연응력은? (단, 보의 자중은 무시하고, 깊은 보의 비선형 변형률 분포는 고려하지 않는다)

1. ①$\frac{1}{bh}\left(P+\frac{6Pe}{h}-\frac{3w{L}^2}{4h}\right)$
2. ②$\frac{1}{bh}\left(P+\frac{6Pe}{h}-\frac{4w{L}^2}{3h}\right)$
3. ③$\frac{1}{4bh}\left(P+\frac{6Pe}{h}-\frac{3w{L}^2}{4h}\right)$
4. ④$\frac{1}{4bh}\left(P+\frac{6Pe}{h}-\frac{4w{L}^2}{3h}\right)$

선지를 골라 바로 채점해 보세요.정답 보기
