9급 지방직 토목설계 2018년 기출문제

반 T형보의 플랜지 유효폭을 결정하는데 고려사항이 아닌 것은? (단, t_f는 플랜지의 두께, b_w는 복부의 폭이며, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

보통중량콘크리트를 사용한 1방향 단순지지 슬래브의 최소 두께는? (단, 처짐을 계산하지 않는다고 가정하며, 부재의 길이는 l, 인장철근의 설계기준항복강도 f_y ＝ 350 MPa, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

폭 400 mm, 유효깊이 600 mm인 직사각형 단면을 갖는 철근콘크리트 보를 설계할 때, 부재축에 직각으로 배치되는 전단철근의 최대간격[mm]은? (단, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

현장 타설 콘크리트 보에서 철근의 수평 순간격을 결정하는데 고려사항이 아닌 것은? (단, 2010년도 도로교설계기준과 2016년도 도로교설계기준(한계상태설계법)을 적용한다)

길이 8 m인 단순지지 기둥이 상단으로부터 3 m지점에 y축 방향으로 단순 횡지지되어 있다. 이때, 이 압축부재의 세장비는? (단, 단면 2차 반경 r_x ＝ 80 mm, r_y ＝ 40 mm이다)

그림과 같이 D22인 5개의 인장철근이 배치되어 있을 때, 단면의 유효깊이[mm]는?

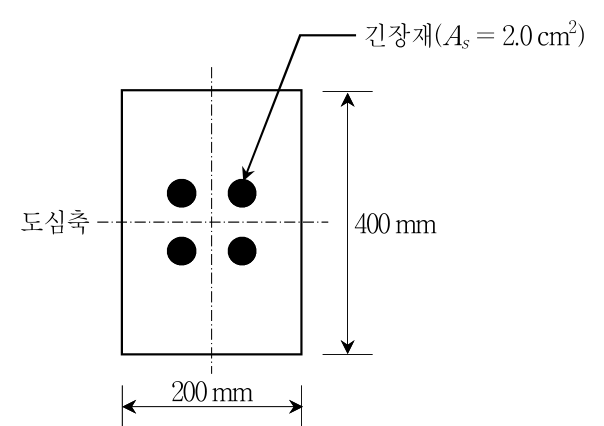

그림과 같이 단면적 2.0 cm²인 긴장재 4개가 직사각형 단면의 도심축에 균등하게 배치되었다. 프리텐션방식으로 초기 프리스트레스 1,000 MPa이 긴장재에 도입될 때, 콘크리트의 탄성수축으로 인한 프리스트레스 손실응력[MPa]은? (단, 프리스트레스 긴장재의 탄성계수는 2.1 × 10⁵ MPa, 콘크리트의 탄성계수는 3.0 × 10⁴ MPa이다)

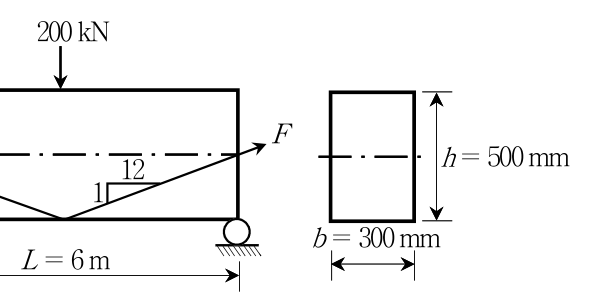

그림과 같이 프리스트레스트 콘크리트 보의 중앙에 집중하중 200 kN이 작용될 때, 지간 중앙단면의 하연에 인장응력 12 MPa이 발생하였다. 이때, 프리스트레스 힘 F [kN]는? (단, 보의 자중은 무시하고, 깊은 보의 비선형 변형률 분포는 고려하지 않는다)

그림과 같은 단순보에 e만큼 편심된 프리스트레스 힘 P가 작용하고 있다. 등분포하중 w가 작용할 때 보 지간 중앙단면에서의 하연응력은? (단, 보의 자중은 무시하고, 깊은 보의 비선형 변형률 분포는 고려하지 않는다)

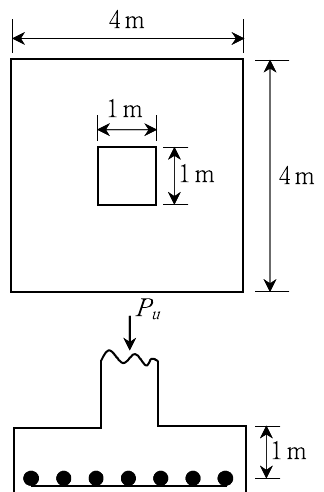

그림과 같이 계수축방향 하중 P_u가 편심 없이 작용하는 독립확대기초에서 2방향 전단력은 1방향 전단력의 몇 배인가? (단, 확대기초 주철근의 유효깊이는 1 m이다)

콘크리트 구조물의 부재, 부재 간의 연결부 및 각 부재 단면에 대한 설계강도는 콘크리트설계기준의 규정과 가정에 따라 정하여야 한다. 이때, 강도감소계수($\varnothing$)로 옳지 않은 것은? (단, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

2축 휨을 받는 압축부재에 대한 설계개념으로 옳지 않은 것은?(단, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

4변이 단순지지된 직사각형 2방향 슬래브의 중앙에 집중하중 P ＝ 140 kN이 작용될 때, 장경간 L에 분배되는 하중[kN]은? (단, 슬래브의 단경간 S ＝ 2 m, 장경간 L ＝ 3 m이다)

그림과 같이 거셋 플레이트에 항복강도 f_y ＝ 200 MPa, 인장강도 f_u ＝ 400 MPa, 두께가 10 mm인 인장부재가 연결되어 있다. 하중저항계수설계법으로 계산할 때, 굵은 점선을 따라 발생되는 설계블록전단파단강도[kN]는? (단, 인장응력은 균일하며, 강도저항계수는 0.75, 연결재의 볼트구멍 직경은 20 mm, 설계코드(KDS: 2016)와 2016년도 강구조설계기준을 적용한다)

아치구조물 구조해석의 일반사항에 대한 설명으로 옳지 않은 것은? (단, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

그림과 같은 단철근 T형 단면보 설계에 대한 설명으로 옳은 것은? (단, 플랜지의 유효폭 b ＝ 1,200 mm, 플랜지의 두께 t_f ＝ 80 mm, 유효깊이 d ＝ 600 mm, 복부 폭 b_w ＝ 400 mm, 인장철근 단면적 A_s ＝ 3,000 mm², 인장철근의 설계기준항복강도 f_y ＝ 400 MPa, 콘크리트의 설계기준압축강도 f_ck ＝ 20 MPa이며, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

철근의 공칭지름 d_b ＝ 10 mm일 때, 인장 이형철근의 최소 표준갈고리 정착길이[mm]는? (단, 도막되지 않은 이형철근을 사용하고, 철근의 설계기준항복강도 f_y ＝ 300 MPa, 보통중량콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa이며, 설계코드(KDS: 2016)와 2012년도 콘크리트구조기준을 적용한다)

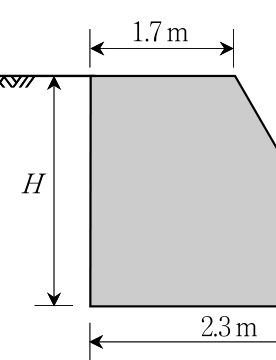

그림과 같이 활동안전율 2.0을 만족시키기 위한 무근콘크리트 옹벽의 최대높이 H [m]는? (단, 콘크리트의 단위중량은 24 kN/m³, 흙의 단위중량은 20kN/m³, 주동토압계수는 0.4, 옹벽 저판과 흙 사이의 마찰계수는 0.5이다)

콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa에 대한 배합강도[MPa]는? (단, 표준편차는 2.0 MPa이며, 시험횟수는 30회 이상이다)

내진설계기준의 기본개념에 대한 설명으로 옳지 않은 것은? (단, 2010년도 도로교설계기준과 2016년도 도로교설계기준(한계상태설계법)을 적용한다)
