[9급 지방직 전기이론 2024년 7번]

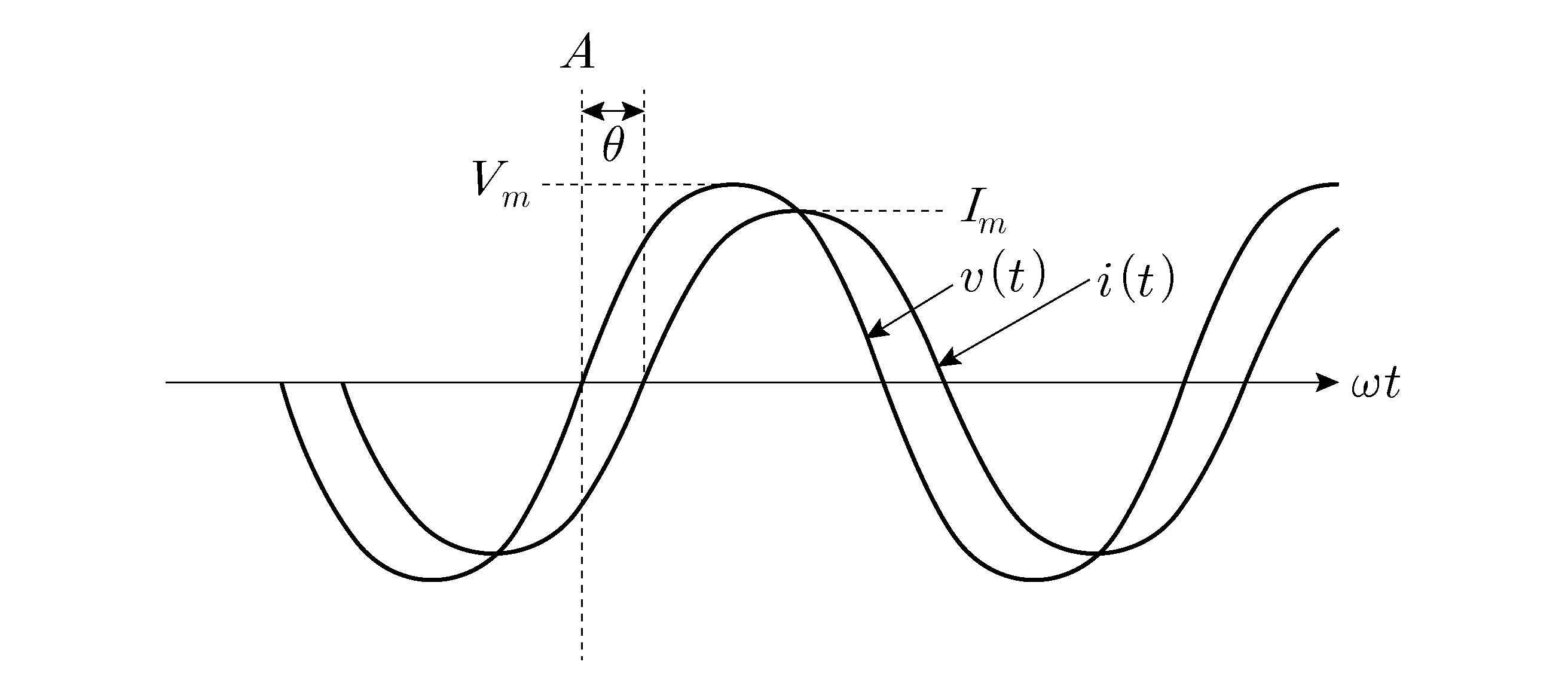

어떤 회로에서 부하의 전압 $v(t)$ [V]와 전류 $i(t)$ [A]의 그래프가 그림과 같을 때, 이에 대한 설명으로 옳지 않은 것은? (단, 전압과 전류는 정현파이고 주파수는 동일하다)

1. ①유도성 부하를 나타낸다.
2. ②전압과 전류의 위상차는 $\theta$로 시간에 상관없이 일정하다.
3. ③부하에 저항 소자를 직렬로 연결하면 위상차는 감소한다.
4. ④$A$를 기준으로 할 때, $v(t)$ ＝ $V_m\sin \omega t$, $i(t)$ ＝ $I_m\sin (\omega t+\theta )$이다.
