9급 지방직 전기이론 2024년 기출문제

어떤 회로의 양단에 걸리는 전압 $v(t)$ [V]와 그 전압의 양의(＋) 단자로 들어가는 전류 $i(t)$ [A]가 다음과 같이 주어질 때, 평균전력[W]은?

$v(t)=10+5\cos (25t+30{}^{\circ })$, $i(t)=30+20\cos (25t-30{}^{\circ })$

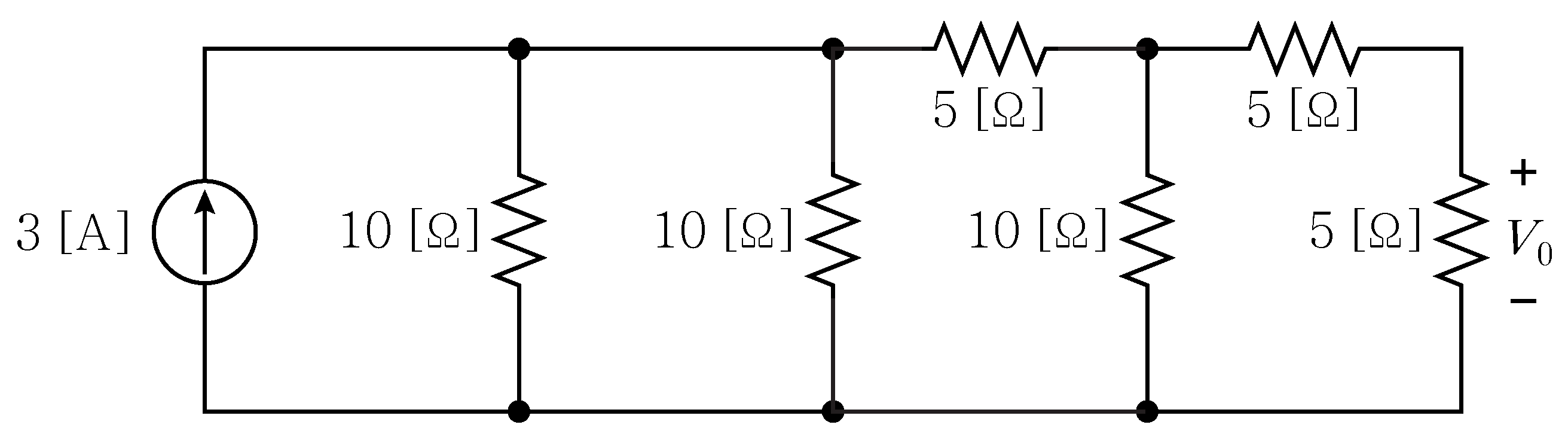

그림의 회로에서 종단전압 $V_0$ [V]는?

전선 내부의 전하량 $q$ [C]가 다음과 같을 때, $t=0$인 순간의 전류[A]는?

$q(t)=\{\begin{array}{ll}0& (t<0)\\ 30t{e}^{0.1t}& (t\ge 0)\end{array}$

$\vec{E}=3\widehat{a_x}+2\widehat{a_y}+1\widehat{a_z}$ [V/m]로 표시되는 전계가 분포한 공간에서 0.1 [$\mu$C]의 전하를 원점으로부터 $\vec{r}=-3\widehat{a_x}$ [m]로 움직이는 데 필요한 일[J]의 크기는?

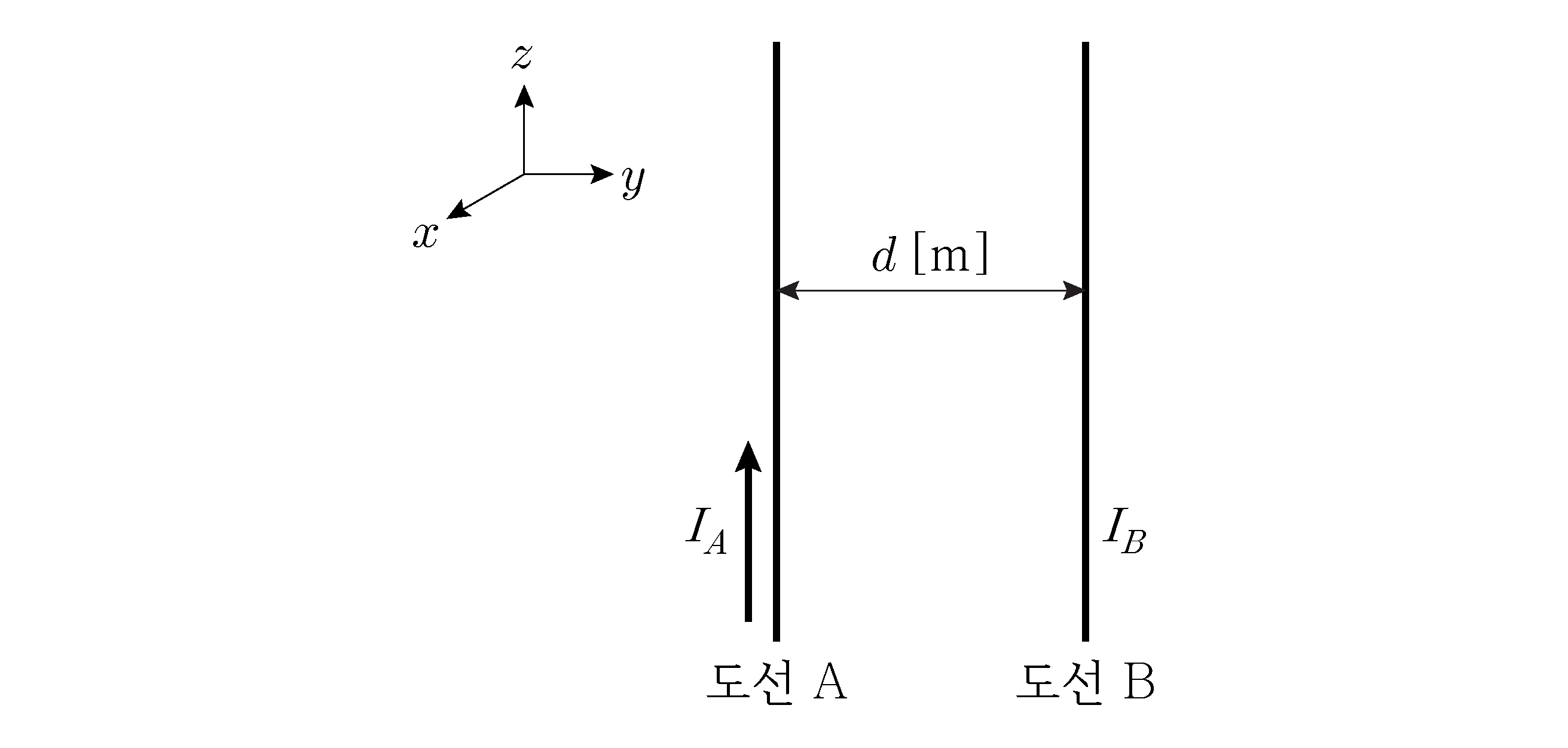

그림과 같이 거리 $d$ ＝ 1 [m]만큼 떨어진 무한히 긴 두 개의 평행도선 중 도선 A에 $I_A$ ＝ 1 [A]의 전류가 $+z$ 방향으로 흐르고 있다. 이때, 도선 B에 1 [A]의 전류 $I_B$를 인가한 경우에 발생하는 현상으로 옳지 않은 것은? (단, 진공투자율 ${\mu }_o=4\pi \times 10^{-7}$ [H/m]이다)

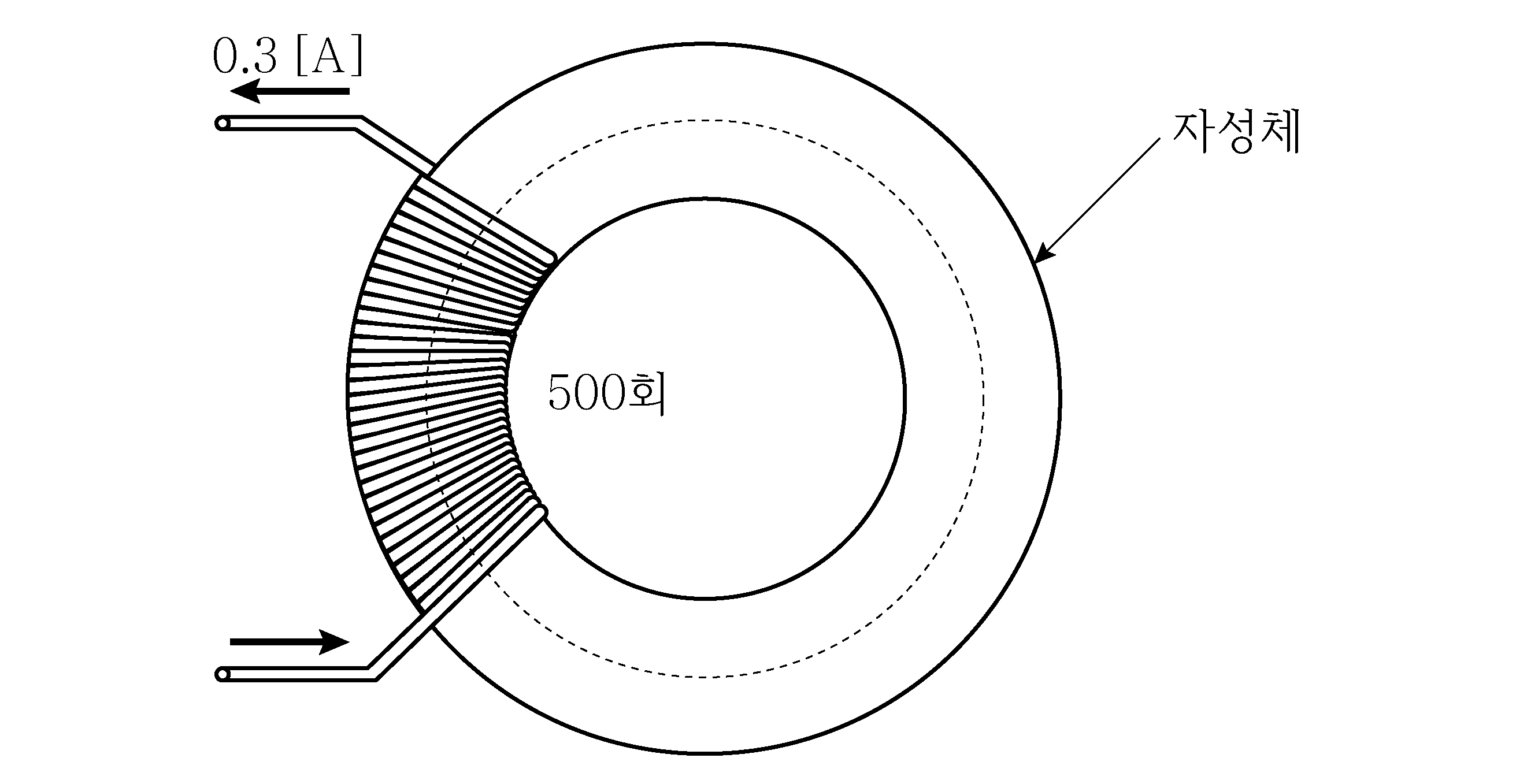

그림과 같이 토로이드 자성체에 코일을 500회 감고 0.3 [A]의 전류를 흘릴 때, 자성체 내부의 자속[Wb]은? (단, 자성체의 자기저항은 0.25 × 10⁵ [H^－1]이고, 누설자속은 없다)

어떤 회로에서 부하의 전압 $v(t)$ [V]와 전류 $i(t)$ [A]의 그래프가 그림과 같을 때, 이에 대한 설명으로 옳지 않은 것은? (단, 전압과 전류는 정현파이고 주파수는 동일하다)

그림과 같은 임피던스를 갖는 부하 Z에 100 [V], 60 [Hz]의 전원을 연결할 때, 부하의 전류[A]는? (단, 전압의 크기는 실횻값이고, 위상은 0°이며 ${\tan }^{-1}\left(\frac{3}{4}\right)$은 36.9°이다)

정현파 전원이 인가된 회로의 단자 전압과 전류가 각각 $V_{eff}\angle \theta$, $I_{eff}\angle \varphi$로 표시된다. 이에 대한 설명으로 옳은 것은? (단, $V_{eff}$와 $I_{eff}$는 전압과 전류의 실횻값이다)

임피던스에 대한 설명으로 옳지 않은 것은? (단, $\omega$는 각주파수[rad/s]이다)

그림의 회로에서 전류 $I$ [A]는?

3상 Y결선 역률 0.8인 부하회로에 상전압 500 [V]를 인가할 때 전체 소비전력이 1,200 [W]이면, 상당 부하 임피던스의 크기[Ω]는? (단, 전압은 실횻값이다)

자계가 $\vec{H}=xyz{\hat{a}}_x$ [A/m]로 분포된 직각좌표계의 한 점 P(1, 3, 4)에서의 전류밀도 $\vec{J}$ [A/m²]의 크기는?

그림의 병렬회로를 등가 직렬회로로 변환하면 저항 $R$ [Ω]과 리액턴스 $X$ [Ω]는?

$R$ [Ω] $X$ [Ω]

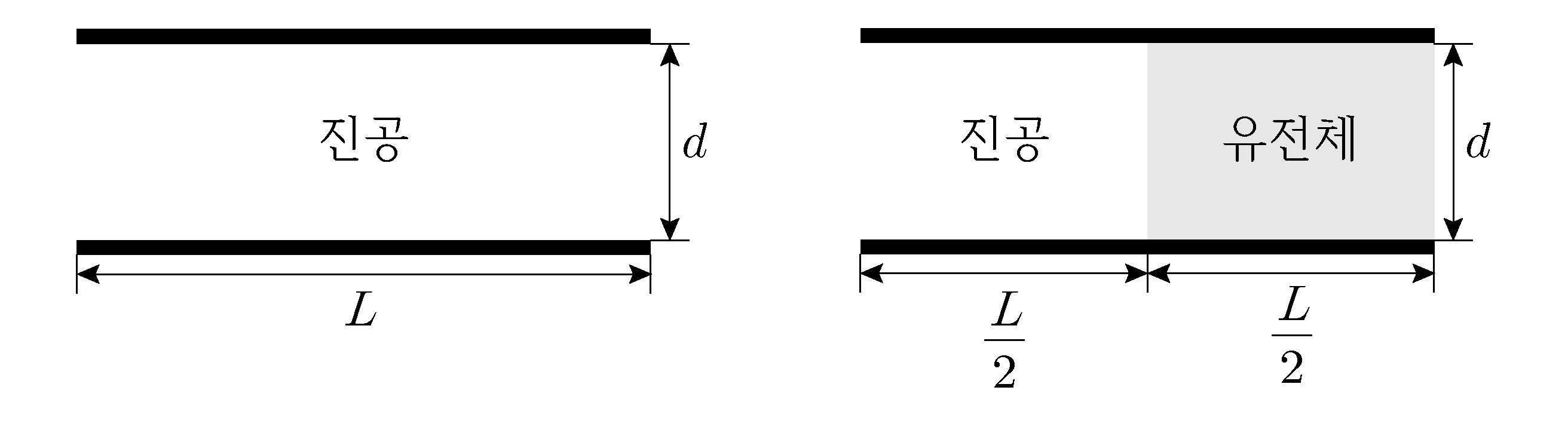

그림과 같이 진공상태에 놓여있는 평행판 커패시터에 극판길이 $L$의 절반에 해당하는 유전체를 삽입하여 정전용량이 10 [$\mu$F]에서 25 [$\mu$F]으로 증가하였다. 삽입된 유전체의 비유전율 ${ϵ}_r$은? (단, 극판의 간격은 일정하다)

스위치 $S$가 그림의 $a$에 충분히 긴 시간 동안 연결되어 있는 회로에서 시간 $t=0$ [s]일 때 스위치 $S$를 $b$로 이동시켰다. $t\ge 0$에서 회로의 전류응답이 부족제동 특성을 가지려면 저항 $R$ [Ω]은?

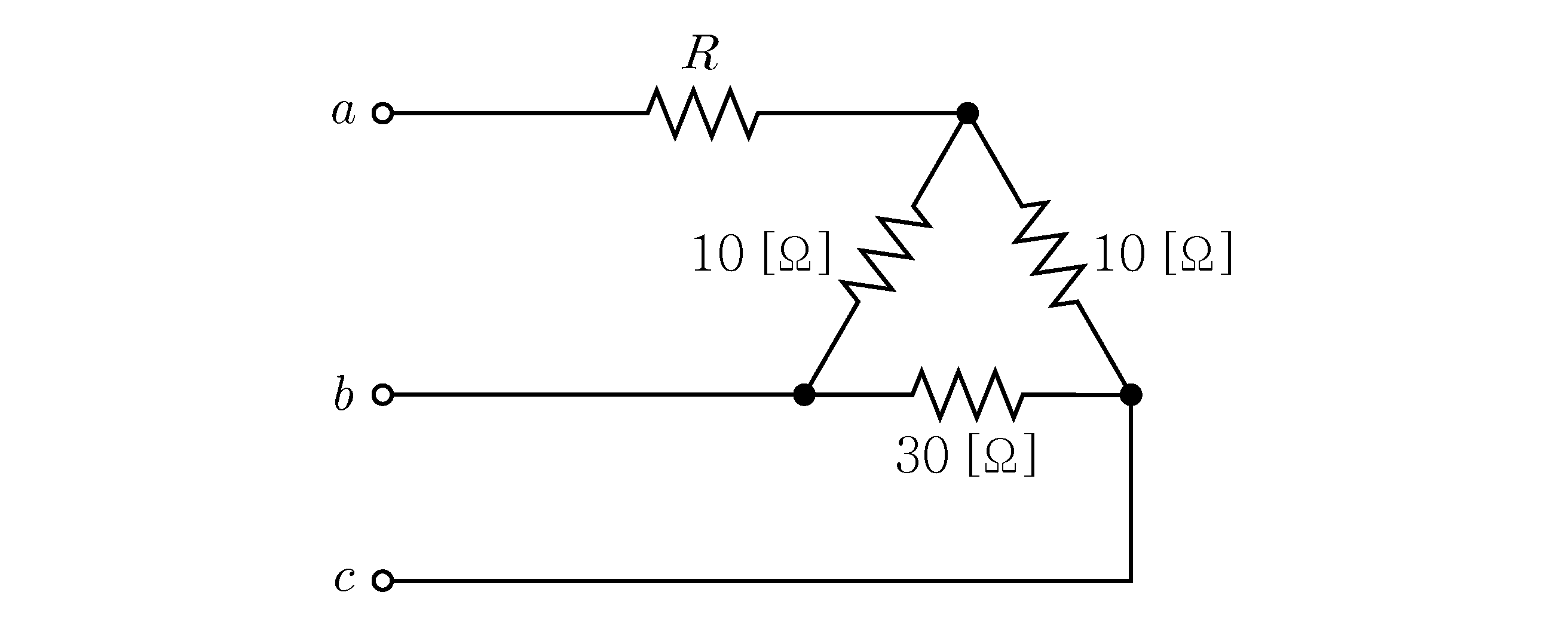

그림의 비대칭 $\Delta$결선 회로에 저항 $R$을 추가로 연결하여 단자 $a$, $b$, $c$ 기준의 평형 3상 부하전류를 얻고자 한다. 이때 필요한 $R$ [Ω]은?

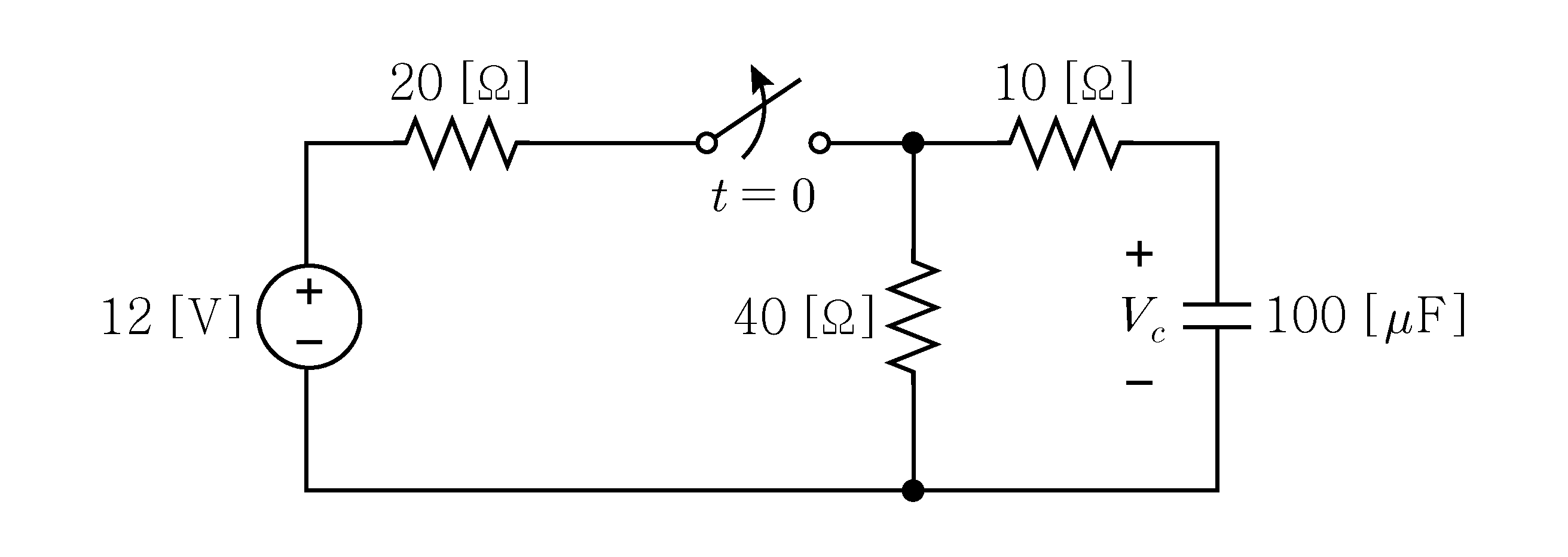

그림의 회로에서 스위치가 닫힌 상태로 오랜 시간이 경과한 후 $t=0$ [s]에서 열렸다. $t\ge 0$에서 커패시터의 초기전압 $V_c$ [V]와 시정수 $\tau$ [ms]는?

$V_c$ [V] $\tau$ [ms]

한 상의 임피던스가 $Z=10+j10$ [Ω]인 평형 $\Delta$결선 부하에 3상 선간전압 $70\sqrt{2}$ [V]를 인가할 때, 전체 무효전력[VAR]은? (단, 전압은 실횻값이다)

그림의 회로에서 종속전류원의 양단에 걸리는 전압 $V_0$ [V]는?
