[7급 국가직 건축구조학 2023년 18번]

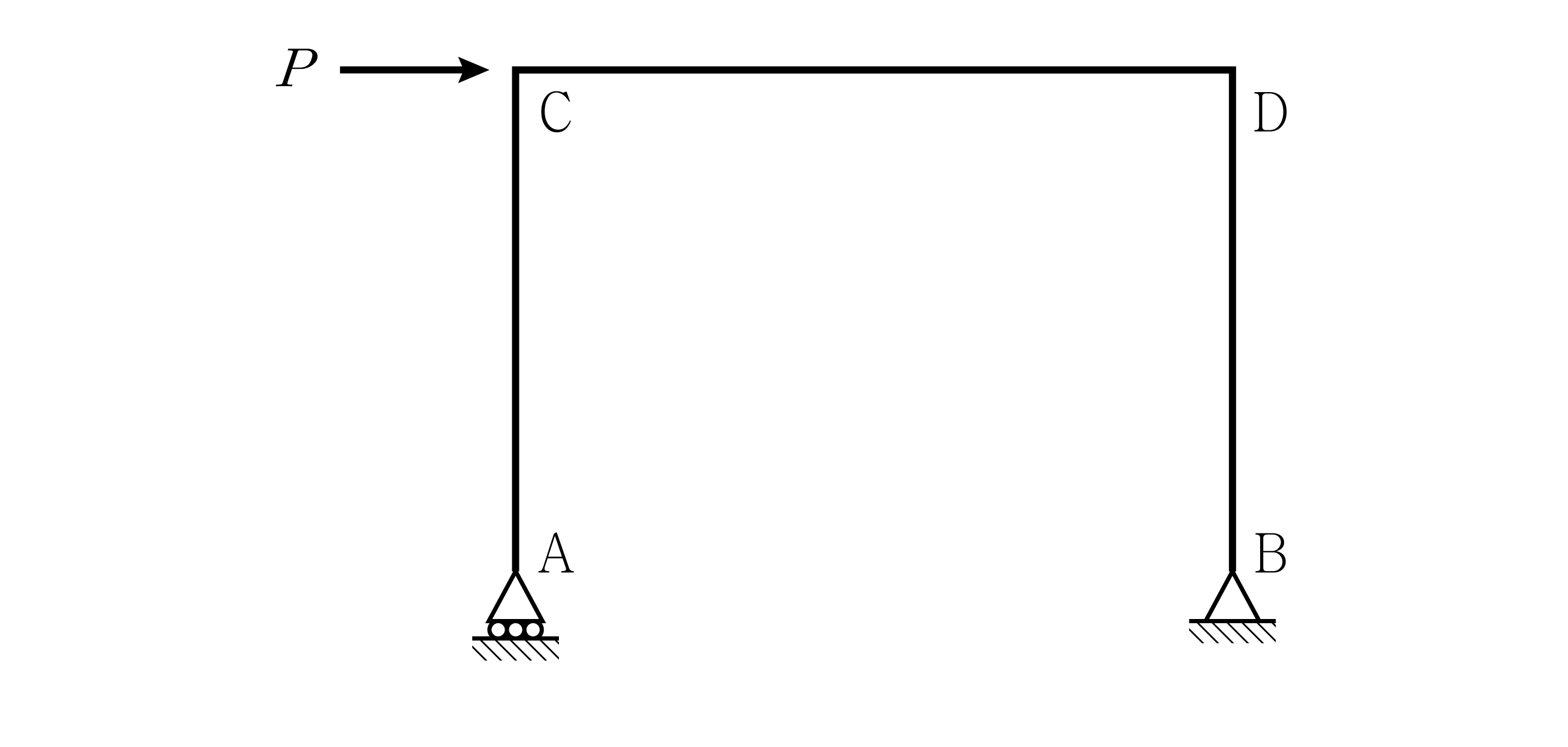

그림과 같이 수평하중이 작용하는 라멘구조에 대한 설명으로 옳지 않은 것은? (단, 부재의 자중은 무시하며, 부재의 전 길이에 걸쳐 재질 및 단면이 동일하고, 구조물은 선형탄성 거동하는 것으로 가정한다)

1. ①BD부재에 인장력이 작용한다.
2. ②AC부재에 전단력이 작용하지 않는다.
3. ③CD부재에 압축력이 작용한다.
4. ④최대 휨모멘트는 D점에서 발생한다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
