7급 국가직 건축구조학 2023년 기출문제

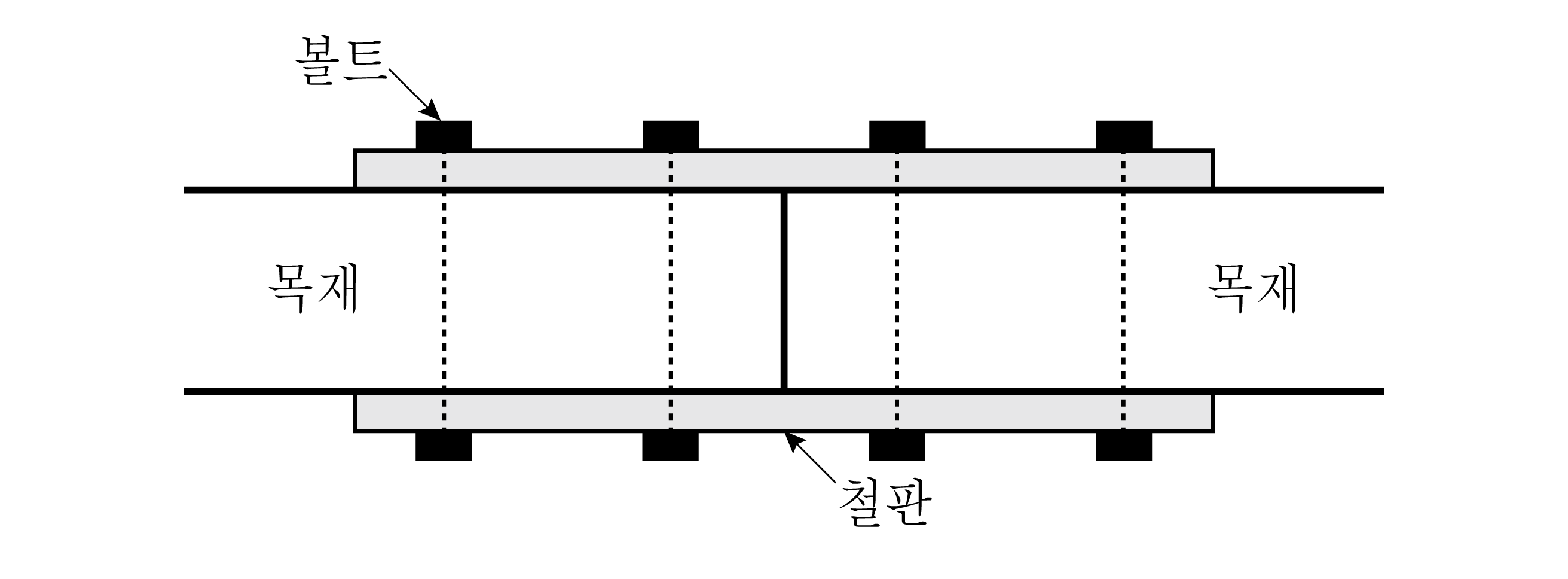

그림과 같은 목재 접합부의 이음은?

일반 구조용 탄소강의 응력－변형도 곡선에 대한 설명으로 옳지 않은 것은?

국부좌굴이 발생하기 전에 압축요소에 항복응력이 발생할 수 있으나 소성힌지의 회전능력을 갖지 못하는 단면은?

강구조 연결 설계기준에 따른 용접에 대한 설명으로 옳은 것은?

건축물 내진설계기준에서 지진력저항시스템에 대한 설명으로 옳지 않은 것은?

조적식구조 설계에서 묻힌 앵커볼트의 설치에 대한 설명으로 옳지 않은 것은?

건축물 강합성구조 설계기준에서 축력을 받는 매입형 합성부재의 구조제한으로 옳은 것은?

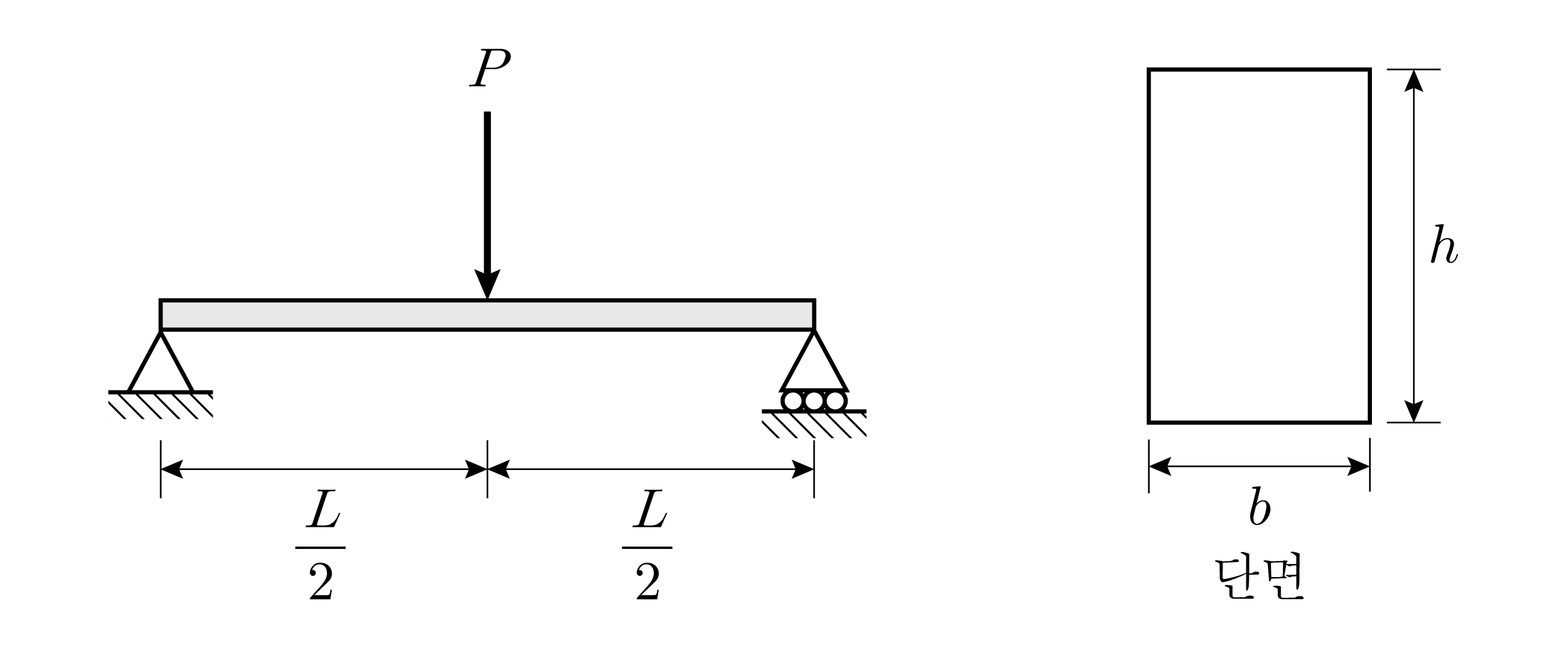

그림과 같이 보 경간의 중앙에 하중($P$)이 작용하는 단순보에 대한 설명으로 옳지 않은 것은? (단, 보의 자중은 무시하며, 보의 전 길이에 걸쳐 재질 및 단면이 동일하고, 보는 선형탄성 거동하는 것으로 가정한다)

그림과 같이 강재 단순보의 중앙에 집중하중이 작용할 때, 횡비틀림좌굴강도 보정계수 $C_b$의 값은?

○ 2축 대칭부재이며, ‘×’ 표시는 그 지점에서 횡비틀림지지가 되었다는 것을 의미함

○ 보의 자중은 무시하며, 보의 전 길이에 걸쳐 재질 및 단면이 동일함

○ $C_b$는 안전측으로 1.0을 사용하지 않는 경우이고, 소수점 셋째 자리에서 반올림함

건축물 내진설계기준에서 등가정적해석법을 적용할 수 없는 구조물은?

건축물 기초구조 설계기준에서 건축물 기초설계에 대한 설명으로 옳지 않은 것은?

지반조사방법 중 지내력 시험에 해당하는 것은?

직사각형단면 강재 보의 형상계수로 옳은 것은?

콘크리트구조 휨 및 압축 설계기준에서 설계 가정에 대한 설명으로 옳지 않은 것은?

플랫 슬래브에 대한 설명으로 옳지 않은 것은?

건축물 설계하중 기준에서 활하중에 대한 설명으로 옳은 것은?

고장력볼트 F10T의 공칭인장강도($F_{nt}$)와 지압접합의 공칭전단강도($F_{nv}$) 값을 바르게 연결한 것은? (단, 힘 작용 방향으로 볼트접합부의 첫 번째 볼트와 맨 끝 볼트의 중심 거리가 800 mm 이하이고, 나사부가 전단면에 포함될 경우이다)

$F_{nt}$[MPa] $F_{nv}$[MPa]

그림과 같이 수평하중이 작용하는 라멘구조에 대한 설명으로 옳지 않은 것은? (단, 부재의 자중은 무시하며, 부재의 전 길이에 걸쳐 재질 및 단면이 동일하고, 구조물은 선형탄성 거동하는 것으로 가정한다)

건축물 내진설계기준에서 평면 비정형성에 대한 설명으로 옳지 않은 것은?

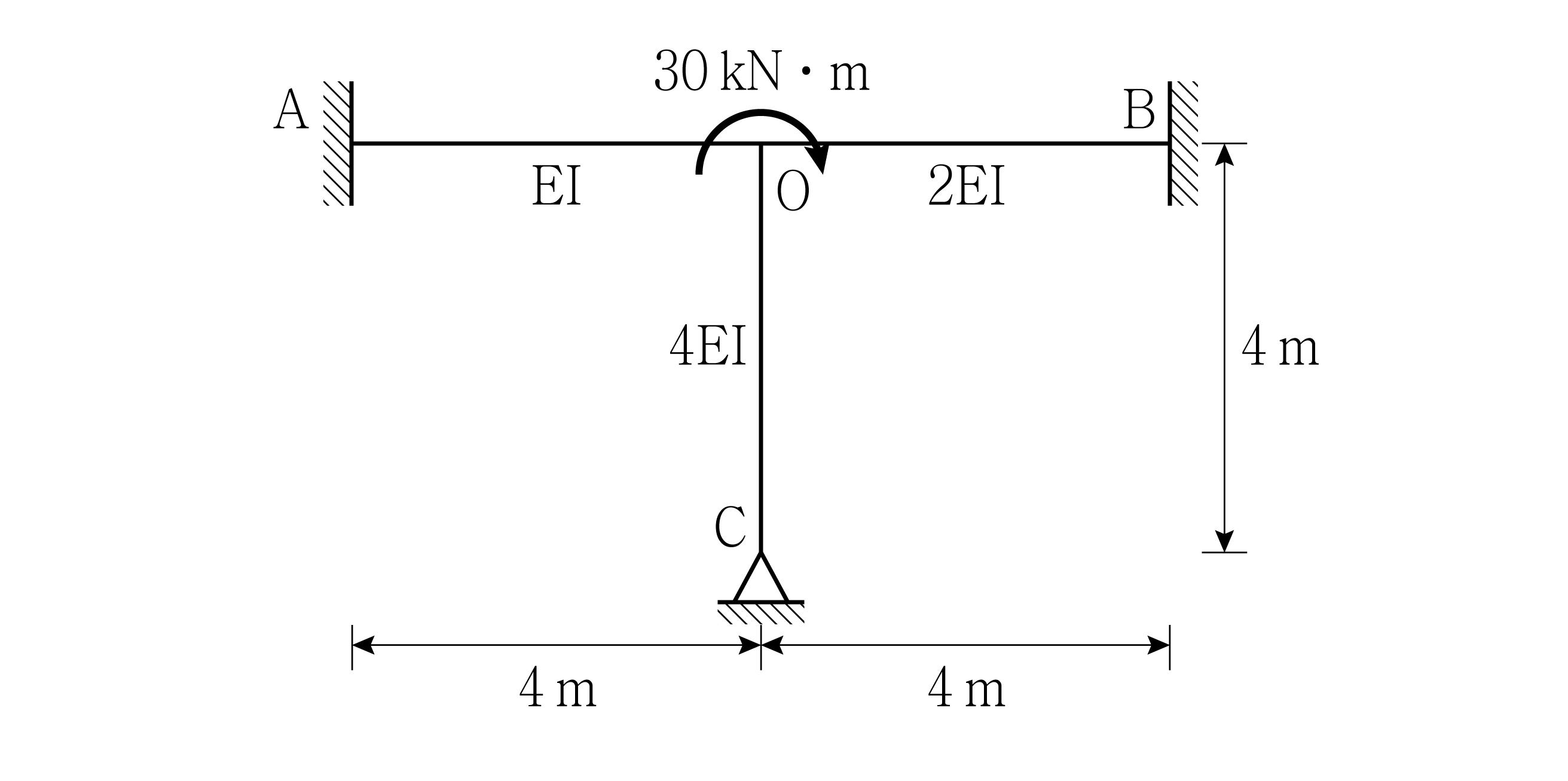

그림과 같이 절점 O에 30 kNㆍm의 모멘트가 작용할 때, 절점 B에 발생하는 모멘트 M_BO의 절댓값은? (단, 부재의 자중은 무시하며, 부재의 전 길이에 걸쳐 재질은 동일하고, 구조물은 선형탄성 거동하는 것으로 가정한다)

콘크리트구조 정착 및 이음 설계기준에서 압축 이형철근의 정착에 대한 설명으로 옳지 않은 것은? (단, $\lambda$: 경량콘크리트 계수, $d_b$: 철근 공칭지름, $A_s$: 철근 단면적이다)

콘크리트구조 전단 및 비틀림 설계기준에서 전단설계에 대한 설명으로 옳지 않은 것은? (단, $s$: 전단철근 간격, $A_v$: 전단철근 간격 내의 전단철근 전체단면적, $f_{yt}$: 전단철근 설계기준 항복강도이다)

다음 철근콘크리트 부재의 강도감소계수 값은?

○ 프리스트레스를 가하지 않고, 띠철근으로 보강된 철근콘크리트 부재임

○ 순인장변형률(${ϵ}_t$)이 압축지배 변형률 한계와 인장지배 변형률 한계 사이에 있음

○ 보 단면의 최외단 인장철근의 순인장변형률(${ϵ}_t$): 0.00425

○ 인장철근의 설계기준 항복강도($f_y$): 400 MPa

콘크리트구조 전단 및 비틀림 설계기준에서 벽체의 수직전단철근의 간격($s_v$)에 대한 설명이다. (가) ～ (다)에 들어갈 내용을 바르게 연결한 것은?

계수 전단력 $V_u$가 $\frac{\varphi V_c}{2}$를 초과하는 경우, 수직전단철근의 간격($s_v$)은

(가)

이하,

(나)

이하, 또한

(다)

이하로 하여야 한다. (단, $l_w$: 벽체 수평길이, $h$: 벽체 두께이다)

(가) (나) (다)

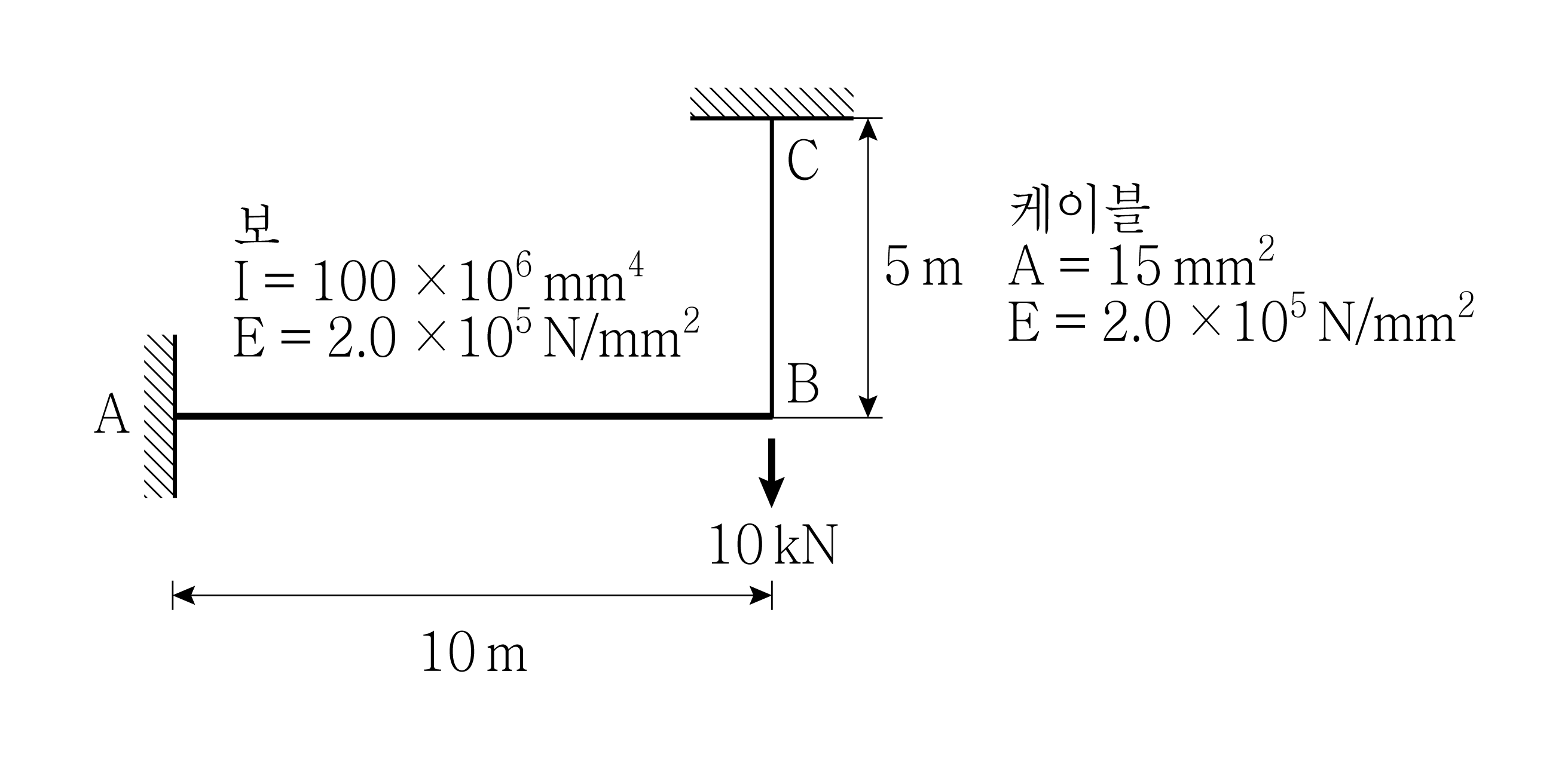

그림과 같이 케이블이 연결된 캔틸레버 보의 자유단에 10 kN의 하중이 작용할 때, 케이블에 걸리는 장력은? (단, 보와 케이블의 자중은 무시하며, 구조물은 선형탄성 거동하는 것으로 가정하고, 장력은 소수점 셋째 자리에서 반올림한다)
