[7급 국가직 전자회로 2012년 1번]

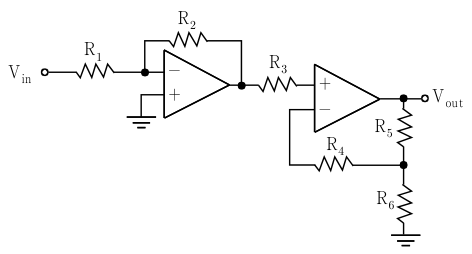

다음 회로의 전압이득($\frac{{\mathrm{V}}_{\mathrm{out}}}{{\mathrm{V}}_{\mathrm{in}}}$)은? (단, 연산증폭기의 특성은 이상적이라고 가정한다)

1. ①$-\frac{{\mathrm{R}}_2}{{\mathrm{R}}_1}(1+\frac{{\mathrm{R}}_5}{{\mathrm{R}}_6})$
2. ②$-\frac{{\mathrm{R}}_2+{\mathrm{R}}_3}{{\mathrm{R}}_1}(1+\frac{{\mathrm{R}}_5}{{\mathrm{R}}_6})$
3. ③$-\frac{{\mathrm{R}}_2}{{\mathrm{R}}_1}(1+\frac{{\mathrm{R}}_5}{{\mathrm{R}}_6//{\mathrm{R}}_4})$
4. ④$-\frac{{\mathrm{R}}_2+{\mathrm{R}}_3}{{\mathrm{R}}_1}(1+\frac{{\mathrm{R}}_5}{{\mathrm{R}}_6//{\mathrm{R}}_4})$
