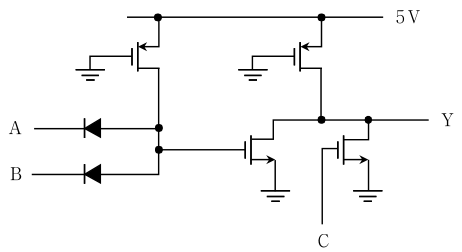

다음 논리회로의 입력 A, B, C에 0 V 또는 5 V 전압이 인가될 때, 출력 Y를 표현한 것으로 옳은 것은? (단, 다이오드의 특성은 이상적이며, NMOS 트랜지스터의 turn-on 저항은 0보다 크고 PMOS 트랜지스터의 turn-on 저항보다는 상당히 작다고 가정한다)
- ①
- ②
- ③
- ④
선지를 골라 바로 채점해 보세요.
정답 ①
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[7급 국가직 전자회로 2012년 5번]
