[7급 국가직 전자회로 2012년 12번]

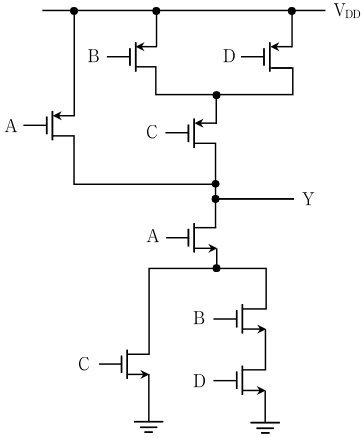

다음 논리회로의 출력 Y를 표현한 것으로 옳은 것은?

1. ①$\overline{(\mathrm{A}+\mathrm{B}+\mathrm{D})\mathrm{C}}$
2. ②$\overline{ABD+C}$
3. ③$\overline{\mathrm{A}+(\mathrm{B}+\mathrm{D})\mathrm{C}}$
4. ④$\overline{\mathrm{A}(\mathrm{BD}+\mathrm{C})}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
