[7급 국가직 회로이론 2013년 16번]

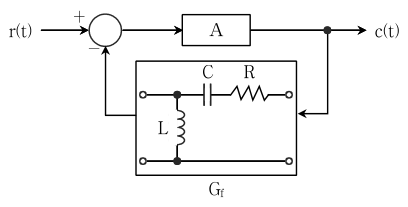

입력 r(t)와 출력 c(t)를 갖는 궤환(feedback) 제어 시스템의 블럭선도에서 전체 전달함수 G(s) ＝ C(s)/R(s)의 표현으로 옳은 것은? (단, A >> 1, G_f는 피드백 전달함수이다)

1. ①$G(s)=\frac{sCR+1}{s^{2}LC}$
2. ②$G(s)=1+\frac{sCR+1}{s^{2}LC}$
3. ③$G(s)=1+\frac{s^{2}CR+1}{sLC}$
4. ④$G(s)=\frac{s^{2}CR+1}{sLC}$

선지를 골라 바로 채점해 보세요.정답 보기
