7급 국가직 회로이론 2013년 기출문제

시행 2013-06-22 · 책형 인 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2013 7급 국가직 전과목

다음 회로에서 전압 V_ab [V]는?

회로이론

①18
②16
③14
④12

정답 보기

정답 ① · 해설 보기

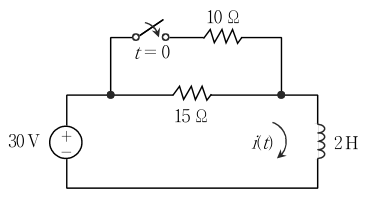

다음 회로는 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치를 닫았을 때, t ≥ 0에서 전류 i(t) [A]는?

회로이론

①5 － 3e^－3^t
②3e^－3^t
③5 － 3e^－7.5^t
④3e^－7.5^t

정답 보기

정답 ① · 해설 보기

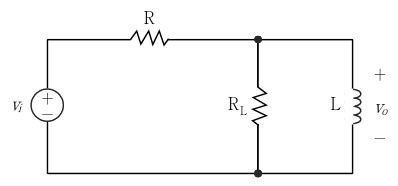

다음 회로의 전달함수가 H(

s

) ＝

\frac{K s}{s + K \frac{R}{L}}

일 때,

K

는? (단, v_i는 입력전압이며 v_o는 출력전압이다)

회로이론

① $R + R_{L}$
② $1 + \frac{R}{R _{L}}$
③ $\frac{1}{R + R _{L}}$
④ $\frac{R _{L}}{R + R _{L}}$

정답 보기

정답 ④ · 해설 보기

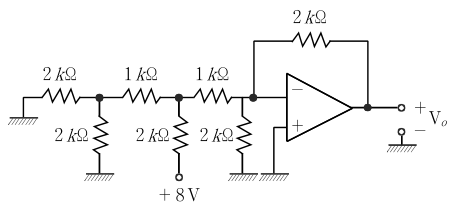

다음 회로에서 출력전압 V_o [V]는?

회로이론

①－1
②－2
③－4
④－5

정답 보기

정답 ③ · 해설 보기

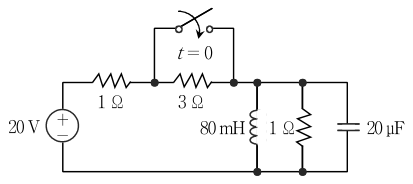

다음 회로에서 t ＝ 0인 순간에 스위치가 닫힌 후, t > 0에서 정상상태에 도달하였다. 이 때, 20 [V] 전압원이 공급하는 전력[W]은? (단, L과 C의 초기 값은 모두 0이다)

회로이론

①400
②100
③230
④550

정답 보기

정답 ① · 해설 보기

회로의 입력전압 v_i가 단위 계단 함수인 경우, 이에 대한 응답으로 출력전압이 v_o ＝ 2e^－4^tsin(2t)u(t) [V]이다. 이 회로에 대한 전달함수의 극(X)－영(O)점 분포도로 옳은 것은?

회로이론

정답 보기

정답 ① · 해설 보기

다음 회로에서 V₁이 2 [V]일 때, R [kΩ]은?

회로이론

① $\frac{2}{3}$
②1
③ $\frac{4}{3}$
④2

정답 보기

정답 ① · 해설 보기

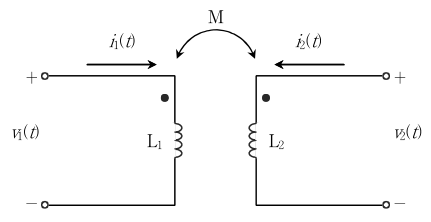

다음 회로에서 L₁ ＝ 0.5 [H], L₂ ＝ 8 [H], 결합계수(k) ＝ 0.5, i₁(t) ＝ 2 i₂(t) ＝ 10cos(100t － 30 °) [mA]일 때 v₂(0) [V]는?

회로이론

①1.0
②1.5
③2.0
④2.5

정답 보기

정답 ④ · 해설 보기

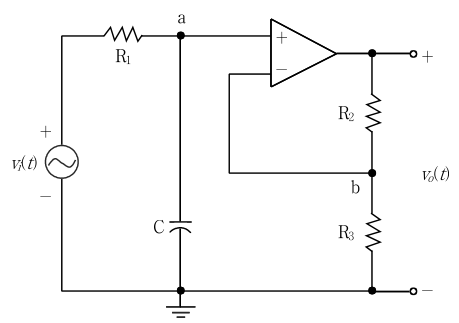

다음 이상적인 연산증폭기 회로에 대한 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는? (단, C의 초기 값은 0이다)

회로이론

① $\frac{1 + R _{1} R _{3}}{1 + s C R _{2}}$
② $\frac{1 + R _{2} R _{3}}{1 + s C R _{1}}$
③ $\frac{1 + \frac{R _{2}}{R _{3}}}{1 + s C R _{1}}$
④ $\frac{1 - \frac{R _{1}}{R _{2}}}{1 + s C R _{3}}$

정답 보기

정답 ③ · 해설 보기

10.

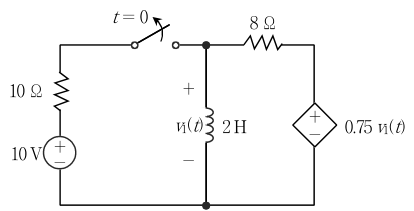

다음 회로는 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치를 열었을 때, t ≥ 0에서 전압 v₁(t) [V]는? (단, L의 초기 값은 0이다)

회로이론

①32 e^－16^t
②－32 e^－16^t
③16 e^－16^t
④－16 e^－16^t

정답 보기

정답 ② · 해설 보기

11.

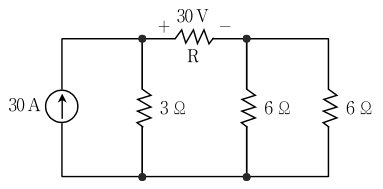

다음 회로의 저항 R에서 소비되는 전력[W]은?

회로이론

①150
②200
③250
④300

정답 보기

정답 ④ · 해설 보기

12.

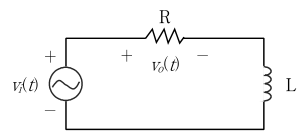

다음 회로의 전달함수는 H(

ω

) ＝

\frac{5}{5 + j ω}

이다. 입력전압이 v_i(t) ＝ 4e^－^tu(t) [V]라고 하면, 출력전압 v_o(t) [V]는? (단, L의 초기 값은 0이다)

회로이론

①5e^－5^tu(t)
②5e^－^tu(t)
③5(e^－^t － e^－5^t)u(t)
④5(e^－5^t － e^－^t)u(t)

정답 보기

정답 ③ · 해설 보기

13.

y-파라미터 [y] ＝

[\frac{1}{2} - \frac{1}{4} - \frac{1}{4} \frac{3}{8}]

를 갖는 회로가 있다. 이 회로를 저항만으로 나타낸 등가 회로로 옳은 것은?

회로이론

정답 보기

정답 ③ · 해설 보기

14.

다음 회로에서 전류 I_a [A]는?

회로이론

①－0.2
②－0.5
③－1
④－2

정답 보기

정답 ③ · 해설 보기

15.

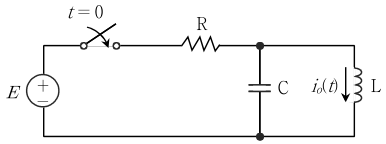

다음 회로에서 스위치가 t ＝ 0인 순간에 닫혔다. 출력 i_o(t)의 라플라스 관계식은? (단,

L

과

C

의 초기 값은 모두 0이다)

회로이론

① $\frac{( 1/ RLC ) E}{s ^{2} + ( 1/ RC ) s + 1/ LC}$
② $\frac{( 1/ RLC ) E}{s [ s ^{2} + ( 1/ RC ) s + 1/ LC ]}$
③ $\frac{( 1/ RLC ) E}{s ^{2} + ( 1/ LC ) s + 1/ RC}$
④ $\frac{( 1/ RLC ) E}{s [ s ^{2} + ( 1/ LC ) s + 1/ RC ]}$

정답 보기

정답 ② · 해설 보기

16.

입력 r(t)와 출력 c(t)를 갖는 궤환(feedback) 제어 시스템의 블럭선도에서 전체 전달함수 G(s) ＝ C(s)/R(s)의 표현으로 옳은 것은? (단, A >> 1, G_f는 피드백 전달함수이다)

회로이론

① $G (s) = \frac{s C R + 1}{s ^{2} L C}$
② $G (s) = 1 + \frac{s C R + 1}{s ^{2} L C}$
③ $G (s) = 1 + \frac{s ^{2} C R + 1}{s L C}$
④ $G (s) = \frac{s ^{2} C R + 1}{s L C}$

정답 보기

정답 ② · 해설 보기

17.

다음 함수

F (s) = \frac{3}{( s + 1 ) ^{2} ( s + 2 )}

의 라플라스 역변환으로 옳은 것은?

회로이론

① $f (t) = \frac{3}{2} [(t - 1) e^{- 2t} + e^{- t}]$
② $f (t) = \frac{3}{2} [(t - 1) e^{- t} + e^{- 2t}]$
③ $f (t) = 3 [(t - 1) e^{- 2t} + e^{- t}]$
④ $f (t) = 3 [(t - 1) e^{- t} + e^{- 2t}]$

정답 보기

정답 ④ · 해설 보기

18.

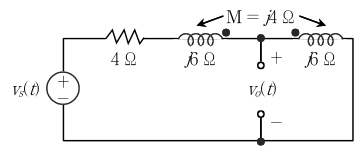

다음 상호 인덕턴스를 포함한 유도결합 회로에서 입력전압 v_s(t) ＝

82

cos(2t ＋ 90 °) [V]일 때 출력전압 v_o(t) [V]는?

회로이론

①4cos(2t ＋ 45 °)
②4cos(2t ＋ 135 °)
③2cos(2t ＋ 45 °)
④2cos(2t ＋ 135 °)

정답 보기

정답 ② · 해설 보기

19.

다음 회로에서 입력과 출력이 각각 i_g(t)와 v(t)라 할 때, 임펄스 응답은?

회로이론

①10e^－2^t(cost ＋ 2sint) [V]
②－10e^－2^t(cost － 2sint) [V]
③10e^－2^t(cost － 2sint) [V]
④－10e^－2^t(cost ＋ 2sint) [V]

정답 보기

정답 ① · 해설 보기

20.

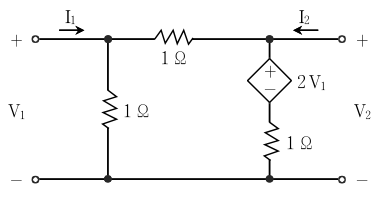

다음 2포트 회로에서 임피던스 정수 z₁₁과 z₂₁을 옳게 구한 것은?

회로이론

①z₁₁ ＝ 1 [Ω], z₂₁ ＝ 2 [Ω]
②z₁₁ ＝ 2 [Ω], z₂₁ ＝ 1 [Ω]
③z₁₁ ＝ 3 [Ω], z₂₁ ＝ 2 [Ω]
④z₁₁ ＝ 2 [Ω], z₂₁ ＝ 3 [Ω]

정답 보기

정답 ④ · 해설 보기
