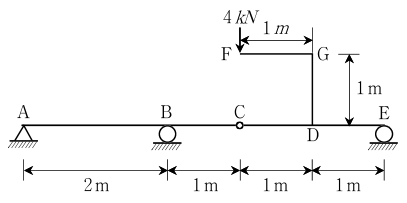

그림과 같이 프레임 구조물 DGF에 하중이 작용할 때, 보에 대한 설명으로 옳은 것은? (단, 모든 구조물의 휨강성 EI와 축강성 EA는 일정하고 자중은 무시하며, C점은 내부힌지이다)
- ①지점 A의 수직반력은 4 kN(↓)이다.
- ②지점 B의 수직반력은 4 kN(↑)이다.
- ③지점 E의 수직반력은 0 kN이다.
- ④지점 B에 작용하는 휨모멘트 크기는 6 kN·m이다.
선지를 골라 바로 채점해 보세요.
정답 ③
