[7급 국가직 토질역학 2016년 16번]

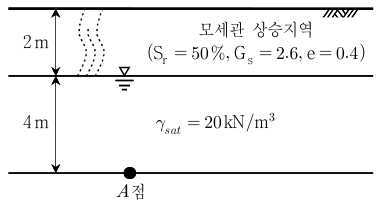

그림과 같이 모세관 현상에 의해 지표면까지 50 % 포화되었을 때, $A$점에 작용하는 유효응력[$\mathrm{kN}/{\mathrm{m}}^2$]은? (단, 물의 단위중량은 $10\mathrm{kN}/{\mathrm{m}}^3$이다)

1. ①50
2. ②60
3. ③70
4. ④80

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
