7급 국가직 토질역학 2016년 기출문제

점토의 공학적 특성에 대한 설명으로 옳지 않은 것은?

포화 점토시료($\varphi =0$)의 일축압축시험에 대한 설명으로 옳지 않은 것은?

그림과 같이 지하수위가 지표면에 위치하는 사질토 지반(A)에 폭우가 내려 사면이 완전히 물속에 잠겼다(B). 이때 B의 안전율은 A의 안전율의 몇 배인가? (단, 흙의 마찰각은 30 °, 흙의 포화단위중량은 20 kN/m³, 물의 단위중량은 10 kN/m³이다)

말뚝의 지지력에 대한 설명으로 옳은 것은?

시추조사결과 A와 B의 지반조건이 그림과 같이 최하단의 지반조건만 다르게 나타났다. 동일한 구조물을 각각의 지반 위에 건설할 경우, A지반에서 50 % 압밀에 소요되는 시간(t_A)과 B지반에서 90 % 압밀에 소요되는 시간(t_B)의 비(t_B/t_A)는? (단, 시간계수 $T_{v,50\%}=0.2,T_{v,90\%}=0.8$로 가정한다)

그림과 같이 정규압밀된 점토층 상부에 무한 등분포하중($\mathrm{q}=20\mathrm{kN}/{\mathrm{m}}^2$)을 재하하고, 5년 후 A점과 B점의 과잉간극수압은 5 $\mathrm{kN}/{\mathrm{m}}^2$로 관측되었다. 재하 직후 A점과 B점의 과잉간극수압과 5년 후 압밀도는? (단, 지반은 포화되었으며 지하수위는 지표면과 일치하고 점토의 포화단위중량은 20 $\mathrm{kN}/{\mathrm{m}}^3$이다)

과잉간극수압[$\mathrm{kN}/{\mathrm{m}}^2$] 압밀도[%]

A점 B점 A점 B점

토압이론에 대한 설명으로 옳지 않은 것은?

균질한 건조모래를 지지하는 벽체가 미소하게 움직이며 주동파괴가 발생하였다. 뒤채움 모래의 마찰각($\varphi$)은 30 °이고 단위중량($\gamma$)은 20 kN/m³일 때 Rankine의 주동토압과 파괴각은?

주동토압[kN/m] 파괴각[$\theta$]

그림과 같은 수리구조물에서 A점의 간극수압[t/m²]은? (단, 물의 단위중량은 1 t/m³로 계산한다)

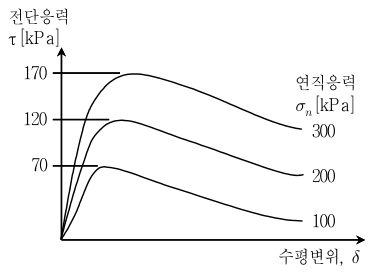

흙에 대한 직접전단시험 결과가 그림과 같을 때 점착력과 내부마찰각은? (단, tan25 ° ＝ 0.47, tan27 ° ＝ 0.5로 가정한다)

점착력[kPa] 내부마찰각

Terzaghi 1차원 압밀이론을 유도하기 위한 가정으로 옳지 않은 것은?

옹벽에 작용하는 주동토압의 합력(P_A)과 합력의 작용위치(y)는? (단, Rankine 토압이론을 이용하고 물의 단위중량은 1 t/m³이다)

주동토압의 합력[t/m] y[m]

사면안정에 대한 설명으로 옳지 않은 것은?

액상화에 대한 설명으로 옳지 않은 것은?

점토지반에 근입된 말뚝의 주면마찰력을 구하는 방법으로 토압계수를 고려한 방법은?

그림과 같이 모세관 현상에 의해 지표면까지 50 % 포화되었을 때, $A$점에 작용하는 유효응력[$\mathrm{kN}/{\mathrm{m}}^2$]은? (단, 물의 단위중량은 $10\mathrm{kN}/{\mathrm{m}}^3$이다)

흙댐에 설치되는 필터재료를 선정할 때, 사용하지 않는 흙의 입경은?

그림과 같이 심도 10 m에서 채취한 시료를 대상으로 K₀ 압밀 배수 삼축압축(CD)시험을 수행하여 내부마찰각 30 °, 점착력 0의 결과를 얻었다. $\mathrm{p}{}^{\prime }-\mathrm{q}$상에서 현장상태(K₀ 압밀)를 나타내는 A점과 파괴상태를 나타내는 B점의 좌표($\mathrm{p}{}^{\prime },\mathrm{q}$)는? (단, $\mathrm{p}{}^{\prime }=\frac{\sigma {}_1^{\prime }+\sigma {}_3^{\prime }}{2},\mathrm{q}=\frac{\sigma {}_1^{\prime }-\sigma {}_3^{\prime }}{2}$, ${\mathrm{K}}_0=1-\sin \varphi {}^{\prime }$, 흙의 단위중량은 20 kN/m³, 현장에서 지하수위는 발견되지 않았다)

A B

흙의 다짐에 대한 설명으로 옳지 않은 것은?

포화된 점토지반($\varphi =0$)에서 평판재하시험(지름 0.3 m)을 통해 얻어진 극한지지력은 100 kN/m²이다. 이 지반에 그림과 같이 얕은 기초(근입깊이 2 m, 지름 3 m)를 설치했을 경우, 극한지지력[kN/m²]은? (단, 비배수 전단강도는 깊이에 따라 일정하며, 흙의 포화단위중량은 20 kN/m³, 물의 단위중량은 10 kN/m³이다)
