[7급 국가직 토질역학 2016년 18번]

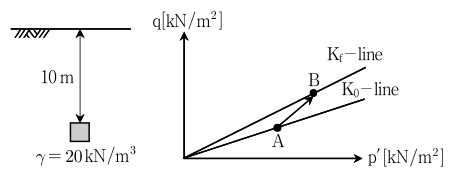

그림과 같이 심도 10 m에서 채취한 시료를 대상으로 K₀ 압밀 배수 삼축압축(CD)시험을 수행하여 내부마찰각 30 °, 점착력 0의 결과를 얻었다. $\mathrm{p}{}^{\prime }-\mathrm{q}$상에서 현장상태(K₀ 압밀)를 나타내는 A점과 파괴상태를 나타내는 B점의 좌표($\mathrm{p}{}^{\prime },\mathrm{q}$)는? (단, $\mathrm{p}{}^{\prime }=\frac{\sigma {}_1^{\prime }+\sigma {}_3^{\prime }}{2},\mathrm{q}=\frac{\sigma {}_1^{\prime }-\sigma {}_3^{\prime }}{2}$, ${\mathrm{K}}_0=1-\sin \varphi {}^{\prime }$, 흙의 단위중량은 20 kN/m³, 현장에서 지하수위는 발견되지 않았다)

A B
