[7급 국가직 회로이론 2008년 14번]

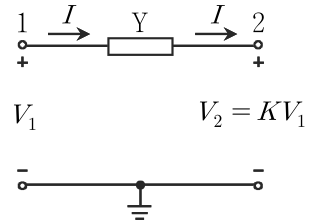

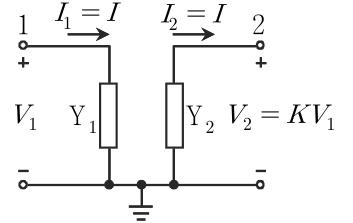

아래의 왼쪽 그림에서 $V_2={\mathrm{KV}}_1$의 관계가 있을 때 어드미턴스 $Y$는 오른쪽 그림처럼 $Y_1$과 $Y_2$로 나누어지는 등가회로로 나타낼 수 있다. $Y_1$과 $Y_2$를 $Y$와 $K$의 함수로 바르게 표현한 것은?

1. ①$Y_1=(1-K)Y,Y_2=(1-\frac{1}{K})Y$
2. ②$Y_1=(1+K)Y,Y_2=(1+\frac{1}{K})Y$
3. ③$Y_1=(1-\frac{1}{K})Y,Y_2=(1-K)Y$
4. ④$Y_1=(1+\frac{1}{K})Y,Y_2=(1+K)Y$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
