7급 국가직 회로이론 2008년 기출문제

아래 회로에서 단자 $a$－$b$ 좌측을 테브난의 등가회로로 대치할 때 테브난 등가전압 $V_{TH}$와 테브난 등가임피던스 $Z_{TH}$의 값은?

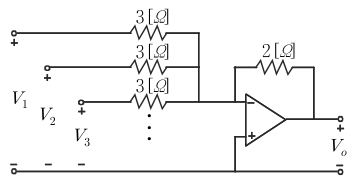

아래 그림과 같은 100개의 입력을 갖는 이상적인 연산증폭기 회로에서 $V_1$ ＝ 1 [$mV$], $V_2$ ＝ 2 [$mV$], $V_3$ ＝ 3 [$mV$], … , $V_{100}$ ＝ 100 [$mV$]일 때, 출력 $V_o$의 값[$mV$]은?

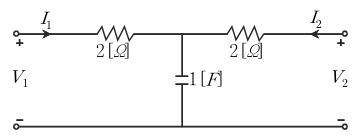

아래의 회로에 대한 2－포트 임피던스 방정식으로 옳은 것은?

아래의 회로에서 $V_c(0)$ ＝ 5 [$V$]이고 $I(0)$ ＝ 0 [$A$]일 때 $I(t)$는?

아래 유도결합 회로의 전달함수 $\frac{V_2(s)}{V_1(s)}$는?

(단, $R=6[\Omega ]$, $L_1=2[H]$, $L_2=6[H]$, $M=4[H]$이다)

다음 회로에서 입력저항 R_in은?

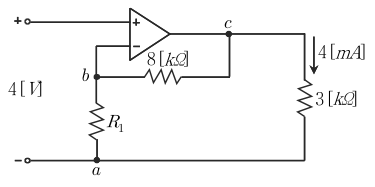

그림과 같은 연산증폭기 회로에서 저항 $R_1$[$k\Omega$]은?

아래의 왼쪽 그림과 같은 회로에 오른쪽과 같은 입력 전압이 가해질 때, $t$ ＝ 0.2 [$\sec$]에서 3 [$M\Omega$] 저항에 흐르는 전류 값은?

(단, 커패시터의 초기치는 $V_c\left(0\right)=0$이다)

아래 회로의 변환회로로 옳은 것은?

(단, 보기에서 $I(0)$, $V(0)$는 시간영역 $t=0$에서의 초기값을 나타낸다)

아래 그림과 같은 주기가 $T_0$인 신호 $V_i(t)$를 통과대역 이득이 1이고 차단 각주파수가 $\frac{7\pi }{T_0}$인 이상적인 저역통과 필터를 통과하여 얻은 신호가 $V_o(t)$이다. $V_o(t)$의 실효치는?

2차 필터의 일반식은 $H(s)=\frac{a_2{s}^2+a_{1}s+a_0}{s^2+b_{1}s+b_0}=\frac{N(s)}{D(s)}$과 같다. 이 식에서 분자의 형태에 따라 필터의 주파수 선택 특성이 달라지는데 다음 중 옳지 않은 것은?

아래 회로망의 전송파라미터 중 파라미터 $A$는?

종단이 단락(short)된 $\frac{1}{6}$파장($\frac{\lambda }{6}$) 길이의 무손실 전송선로를 이용하여 $40\sqrt{3}$ [$\Omega$]의 리액턴스를 구현하고자 할 때 전송선로의 특성임피던스[$\Omega$]는?

아래의 왼쪽 그림에서 $V_2={\mathrm{KV}}_1$의 관계가 있을 때 어드미턴스 $Y$는 오른쪽 그림처럼 $Y_1$과 $Y_2$로 나누어지는 등가회로로 나타낼 수 있다. $Y_1$과 $Y_2$를 $Y$와 $K$의 함수로 바르게 표현한 것은?

아래와 같이 이상적인 연산증폭기를 사용한 회로에 대한 설명 중 옳지 않은 것은?

아래 그림에서 $V_s(t)=5e^{-2t}$이다. 인덕터 전류 $I$와 커패시터 전압 $V$를 상태변수로 하는 상태방정식을 세웠을 때 □에 들어갈 값은?

어떤 무손실 전송선로 인덕턴스가 1$\left[\mu H/m\right]$이고 커패시턴스가 400$[\mathrm{pF}/\mathrm{m}]$일 때 150 $[\Omega ]$인 부하를 선로 종단에 연결하고 입력신호로 150 $[V]$를 인가하였을 경우 선로 종단에서의 반사계수 $\rho$와 반사파의 크기는?

(단, 선로에서의 전압감쇠는 없는 것으로 가정한다)

아래 회로는 2개의 전지, 4개의 저항, 1개의 커패시터와 스위치로 구성되어 있다. 스위치는 장기간 위치 $a$에 있다가 t ＝ 0에서 $b$로 스위칭된다. 저항 200 $[\Omega ]$에 흐르는 전류 $I(t)$는?

테브난 등가전원 $V(t)=V_m\cos \omega t$이고 테브난 등가 임피던스는 $R-\frac{j}{\omega C}$인 임의회로가 있다. 이 임의회로에 부하를 연결하여 부하에 최대전력을 전달하고자 한다. 이 때 부하가 저항 $R$과 인덕터 $L$이 직렬로 연결된 형태라 가정하면 부하에 최대전력이 전달될 때의 $L$의 크기와 그 부하에 전달되는 최대전력은?

($R$은 저항, $\omega$는 각주파수, $C$는 커패시터, $j$는 허수표시이다)

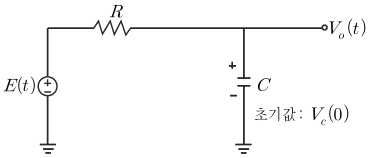

아래 회로에서 $E(t)=\mathrm{Au}(t)$일 때, $V_o\left(t\right)$의 해석결과로 옳지 않은 것은?
