[7급 국가직 응용역학 2011년 5번]

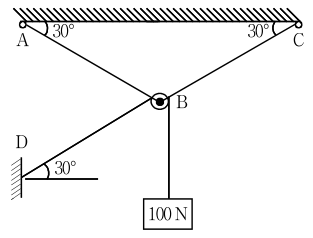

다음과 같이 도르레는 케이블 AB와 BC에 의해 고정되어 있고 100 N의 추는 도르레를 통과하여 D점에 고정되어 있다. 케이블 AB와 케이블 BC에 작용하는 힘[N]은?

1. ①F_AB ＝ 150, F_BC ＝ 50
2. ②F_AB ＝ 50, F_BC ＝ 150
3. ③F_AB ＝ 200, F_BC ＝ 100
4. ④F_AB ＝ 100, F_BC ＝ 200

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
