7급 국가직 응용역학 2011년 기출문제

다음과 같은 구조물에 수직하중 P가 작용할 때 C점의 수직변위는? (단, 부재의 자중은 무시하며, 탄성계수는 E, AB사이의 단면적은 BC사이의 단면적 A의 3배인 3A이다)

다음과 같은 내민보에서 지점 B, D의 연직반력과 C점에서의 전단력 및 휨모멘트에 대한 영향선으로 옳지 않은 것은?

다음 트러스와 프레임이 혼합된 구조물의 부정정 차수는?

다음과 같은 케이블구조에서 BC에 발생하는 장력[kN]은?

다음과 같이 도르레는 케이블 AB와 BC에 의해 고정되어 있고 100 N의 추는 도르레를 통과하여 D점에 고정되어 있다. 케이블 AB와 케이블 BC에 작용하는 힘[N]은?

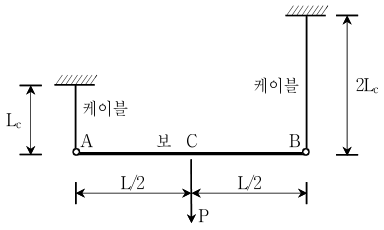

길이가 다른 2개의 케이블로 A점과 B점에 지지된 보의 중앙부 C점에 수직력 P가 작용하는 경우 C점의 수직 처짐은? (단, 케이블의 축강성은 EA, 보의 휨강성은 EI로 일정하며, 보 및 케이블의 자중은 무시한다)

다음과 같은 하중을 받고 있는 게르버보의 내부 힌지 B점에서의 수직 처짐($v_B$)과 C점의 회전변위(${\theta }_C$)는? (단, EI는 전 구간 일정하며, 보의 자중은 무시한다)

다음에서 P₁으로 인한 B점의 처짐(${\delta }_1$)은 4 cm, P₂로 인한 B점의 처짐(${\delta }_2$)은 3 cm 이었다. P₁이 작용하여 발생되는 C점의 처짐[cm]은?

다음과 같은 응력상태에 있는 한 요소에서 최대 및 최소 주응력[MPa]과 최대 주응력의 방향[°]은?

다음과 같이 직사각형 단면의 보에 순수 모멘트 M이 양단에 작용하고 있다. 중립축으로부터 10 mm 위에 위치한 A요소의 평면응력 상태는 아래와 같이 ${\sigma }_{x^{\prime }}$ ＝ －30 MPa, ${\sigma }_{y^{\prime }}$ ＝ －10 MPa 일 때, 이러한 응력상태를 발생시키는 휨 모멘트 M의 크기[N·m]는?

뼈대구조물의 A점에 72 kN·m의 모멘트가 작용 할 때, D점의 휨모멘트[kN·m]는? (단, K_AB, K_AC, K_AD는 보와 기둥의 강성이다)

탄성계수 E ＝ 200 GPa이고, 포아송비 v ＝ 0.3인 고강도 강봉이 축하중을 받아 압축되었고, 하중이 가해지기 전 이 봉의 직경은 50 mm이었다. 이 봉의 직경은 하중작용 하에서 50.03 mm를 초과할 수 없도록 해야 할 때 최대 허용압축하중 P[kN]는?

(단, $\pi$ ＝ 3이다)

다음과 같은 게르버보에서 B지점의 휨모멘트는?

다음과 같은 이동하중이 단순보를 지나갈 때 발생하는 절대최대휨모멘트[kN·m]는?

다음과 같은 구조물을 지탱하고 있는 A물체를 움직이는데 필요한 힘 P[kN]는? (단, A물체의 자중은 무시하며, A물체와 바닥면의 마찰계수는 $\mu$ ＝ 0.2이다)

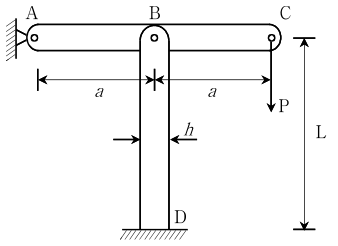

다음과 같은 구조물에서 기둥 BD의 좌굴에 대한 안전율이 2일 때, C점에 작용할 수 있는 허용하중 P는? (단, 기둥BD의 EI는 일정하다)

다음과 같은 강재 볼트에 축하중 P가 작용할 때 머리부에 생기는 전단응력 $\tau$를 볼트에 생기는 수직응력의 1.5배가 되게 하려면 머리높이 h는 볼트 지름 d의 몇 배 인가?

다음과 같은 보 구조물에서 A점에 휨 모멘트 10 kN·m가 작용할 때 수직변위가 위로 1 cm (↑) 발생하였을 경우, 지점 B에서의 휨모멘트[kN·m]는? (단, 휨강성 EI는 일정하며 스프링 계수 k ＝ 200 kN/m이다)

다음과 같이 길이 L인 캔틸레버보의 자유단 B에 탄성지점을 설치하였더니 자유단 B의 처짐이 탄성지점이 없을 때에 비하여 $\frac{1}{2}$로 감소하였다. 탄성지점의 스프링 계수 k는? (단, 휨변형만 고려하며, 부재의 EI는 일정하다)

다음과 같이 하중이 작용하는 보를 허용응력법으로 설계하는 경우, 단면에 폭 a, 높이 2a인 직사각형 단면에서 단면치수 a의 최소값[cm]은? (단, 휨강도 EI는 보 전체에서 일정하며, 등분포하중 $\omega$ ＝ 2 kN/m, 길이 L ＝ 7 m이다. 허용수직응력 ${\sigma }_{\mathrm{allow}}$ ＝ 30 MPa 및 허용전단응력 ${\tau }_{\mathrm{allow}}=\frac{33}{7}$ MPa 는 부호에 무관하게 적용된다)
