[7급 국가직 기계설계 2014년 7번]

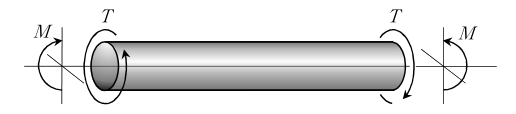

다음 그림과 같이 지름이 $d$인 축에 비틀림모멘트 $T$와 굽힘모멘트 $M$이 동시에 작용할 때, 최대 전단응력은?

1. ①$\frac{16}{\pi d^3}\sqrt{M^2+T^2}$
2. ②$\frac{16}{\pi d^4}\sqrt{M^2+T^2}$
3. ③$\frac{32}{\pi d^3}\sqrt{M^2+T^2}$
4. ④$\frac{32}{\pi d^4}\sqrt{M^2+T^2}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
