7급 국가직 기계설계 2014년 기출문제

축과 보스가 같이 회전하고 보스를 축 방향으로 이동시킬 필요가 있을 때, 사용되는 키는?

축이음 중 두 축이 어떤 각도로 교차하면서 그 각이 다소 변화하더라도 자유롭게 운동을 전달할 수 있는 기계요소는?

기어에서 피치원의 원둘레를 잇수로 나눈 값은?

미끄럼 베어링의 마찰현상을 설명하는 페트로프(Petroff)식에 대한 설명으로 옳지 않은 것은? (단, 유체윤활 영역으로 가정한다)

두께가 20 mm인 강판 2장을 지름이 20 mm인 리벳 및 리벳구멍을 이용하여 1줄 겹치기 이음을 하고자 한다. 한 피치구간에서 판에 작용하는 인장하중이 20 kN이고 강판의 이음효율이 60 %라면, 강판의 인장응력[MPa]은?

단식 블록 브레이크에서 직경 200 mm인 브레이크 드럼 축에 3000 N·cm의 토크가 작용하고 있을 때, 이 축을 정지시키기 위해 필요한 브레이크 블록과 드럼 사이의 작용력[N]은? (단, 브레이크 블록과 드럼 사이의 마찰계수는 0.2로 한다)

다음 그림과 같이 지름이 $d$인 축에 비틀림모멘트 $T$와 굽힘모멘트 $M$이 동시에 작용할 때, 최대 전단응력은?

인벌류트 치형에 대한 설명으로 옳지 않은 것을 모두 고른 것은?

ㄱ. 압력각이 일정하다.

ㄴ. 언더컷이 발생하지 않는다.

ㄷ. 약간의 중심거리 오차는 허용되므로 조립이 쉽다.

ㄹ. 이끝부와 이뿌리로 갈수록 미끄럼률이 증가한다.

ㅁ. 전위절삭이 불가능하다.

순수굽힘 상태에 있는, 노치가 없는 회전축의 피로강도가 ${\sigma }_e$이다. 동일한 재료의 회전축에 노치를 생성할 때, 피로강도는? (단, 정하중에 대한 응력집중계수는 3이고, 노치민감도계수는 0.5로 가정한다)

작은 풀리의 접촉각이 $\theta$ [rad]이고, 벨트속도가 $v$ [m/s]인 평행걸기 벨트전동장치가 있다. 전달동력 $H$ [W]를 전달하기 위한 벨트의 단면적[m²]은? (단, 벨트속도로 인한 원심력은 무시하고, 마찰계수는 $\mu$, 벨트의 이음효율은 $\eta$, 벨트의 허용인장응력은 ${\sigma }_t$ [N/m²]이다)

취성재료에 적용하기에 적합한 파손이론은?

직경 $d$의 철사를 사용하여 평균직경 $D$인 코일스프링을 제작하였다. 제작된 코일스프링의 스프링상수를 높이기 위한 방법으로 옳지 않은 것은?

높이 $h$, 키홈 높이 $t(=h/2)$, 폭 $b$, 길이 $L$인 보통형 평행키에 힘 $P$가 작용할 때, 키의 폭이 $h/2$로 변경되면 키의 압축응력에 대한 전단응력의 비는?

실린더형 링(Ring)에 핀(Pin)을 억지끼워맞춤으로 조립할 때, 각 부재의 접촉면에 걸리는 원주 접선방향 응력상태로 옳은 것은? (단, 두 부재의 길이는 동일하다고 가정한다)

링(Ring) 핀(Pin)

중실축에서 축의 지름을 3배로 하면 전달토크는?

1.5 kN의 힘으로 마찰차를 눌러 12 kW의 동력을 전달하기 위한 원주속도[m/s]는? (단, 마찰계수는 0.2이다)

다음 표를 참고하여 $\varphi$60k8의 축지름 치수 범위로 옳은 것은?

<표 1> 치수 공차의 IT 등급별 크기

기준 치수의 구분[mm]		IT 등급
		IT 6급	IT 7급	IT 8급
초과	이하	단위 [$\mu \mathrm{m}$]
30	50	16	25	39
50	80	19	30	46

<표 2> 축의 치수 허용차를 표시하는 소문자 기호

기준 치수의 구분[mm]		적용되는 IT 등급
		IT 4 ～ 7급	IT 3급 이하 IT 8급 이상
초과	이하	아래 치수 허용차[$\mu \mathrm{m}$]
		k
40	50	+2	0
50	65	+2	0

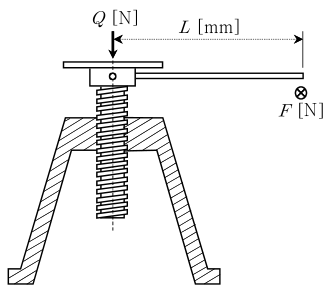

다음 그림과 같이 바깥지름 $d$ [mm], 유효지름 $d_2$ [mm], 피치 $p$ [mm]인 한 줄 사각나사를 사용하는 나사잭으로 하중 $Q$ [N]를 들어 올리려고 한다. 나사 부분의 마찰 계수가 $\mu$이고 나사잭 손잡이 길이가 $L$ [mm]일 때, 손잡이 끝을 잡고 돌리는 힘$F$ [N]는? (단, 나사잭의 자중은 무시한다)

기본 동 정격하중이 5 kN인 스러스트 볼베어링이 있다. 이 베어링에 축방향 하중 4 kN, 반경방향 하중 1 kN이 작용한다. 축방향 하중계수는 1.0, 반경방향 하중계수는 2.0이라고 한다. 신뢰도 90 %를 기준으로 한 이 베어링의 정격수명에 가장 가까운 회전수는?

다음 그림과 같은 평벨트에서 두 풀리의 지름이 각각 $D_1$, $D_2$이고 벨트 길이가 $L$일 때, 두 축간의 중심거리 $C$는? (단, $\sin \varphi \fallingdotseq \varphi$, $\cos \varphi \fallingdotseq 1-\frac{1}{2}{\varphi }^2$이다)
