[7급 국가직 기계설계 2014년 20번]

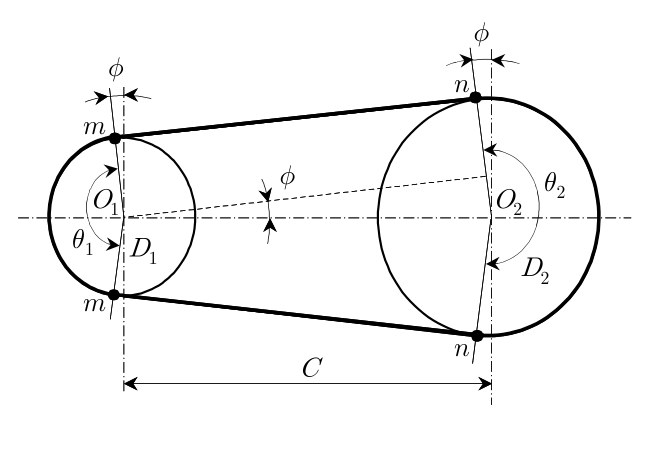

다음 그림과 같은 평벨트에서 두 풀리의 지름이 각각

D_{1}

D_{2}

이고 벨트 길이가

L

일 때, 두 축간의 중심거리

C

는? (단,

sin ϕ ≒ ϕ

cos ϕ ≒ 1 - \frac{1}{2} ϕ^{2}

이다)

기계설계

① $C ≒ \frac{H + H ^{2} - 2 ( D _{2} - D _{1} ) ^{2}}{4}$ 여기서 $H = \frac{π}{2} (D_{2} + D_{1}) - L$
② $C ≒ \frac{H + H ^{2} - 2 ( D _{2} - D _{1} ) ^{2}}{4}$ 여기서 $H = L - \frac{π}{2} (D_{2} + D_{1})$
③ $C ≒ \frac{H + H ^{2} - 4 ( D _{2} - D _{1} ) ^{2}}{2}$ 여기서 $H = \frac{π}{2} (D_{2} + D_{1}) - L$
④ $C ≒ \frac{H + H ^{2} - 4 ( D _{2} - D _{1} ) ^{2}}{2}$ 여기서 $H = L - \frac{π}{2} (D_{2} + D_{1})$

선지를 골라 바로 채점해 보세요.

정답 ②
