[7급 국가직 자동제어 2014년 6번]

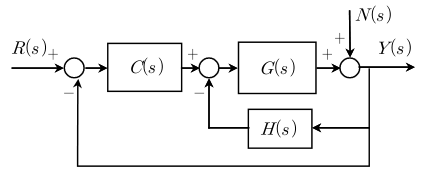

다음 그림에 제시된 시스템의 전달함수 $\frac{Y(s)}{N(s)}$는?

1. ①$\frac{1}{1+C(s)G(s)+G(s)H(s)}$
2. ②$\frac{C(s)G(s)}{1+C(s)G(s)+G(s)H(s)}$
3. ③$\frac{G(s)H(s)}{1+C(s)G(s)+G(s)H(s)}$
4. ④$\frac{C(s)G(s)+G(s)H(s)}{1+C(s)G(s)+G(s)H(s)}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
