[7급 국가직 반응공학 2016년 8번]

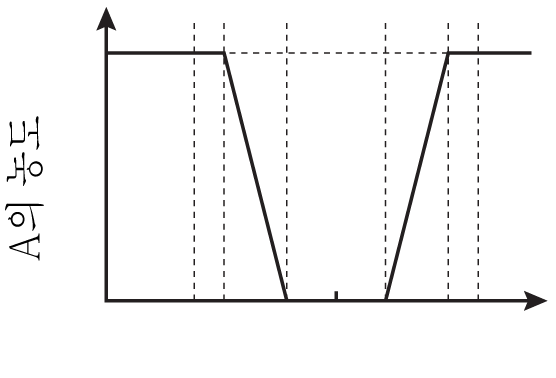

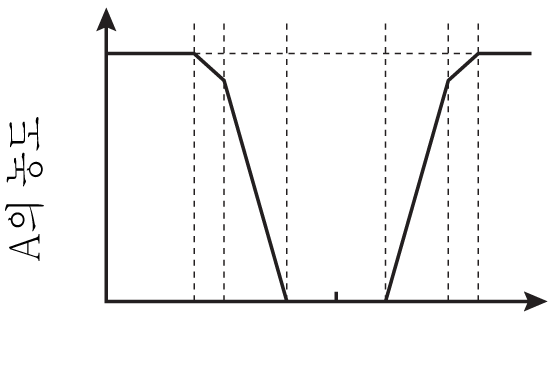

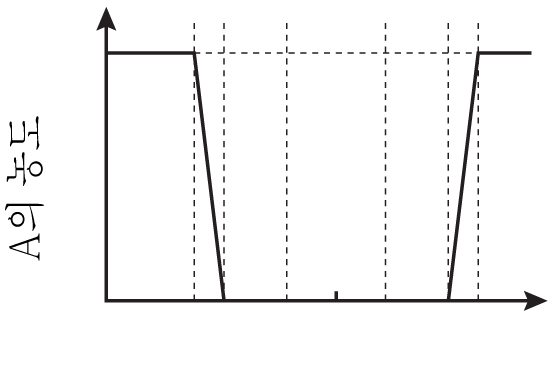

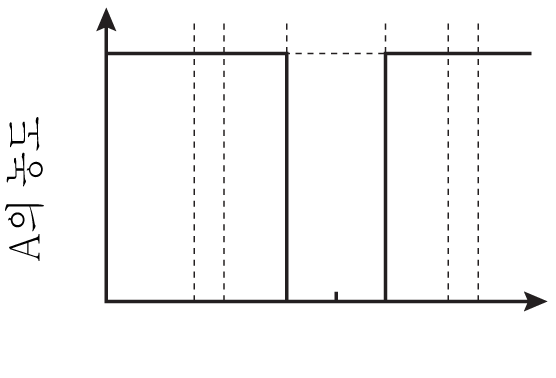

구형 고체 연료의 연소 과정은 수축핵 모델(shrinking core model)로 설명될 수 있다. 이는 연소되는 과정에서 회(ash)가 생성되고 고체 입자 크기는 유지되면서 미반응 핵이 점차 줄어드는 모델이다. 고체 연료의 반경을 $R$, 미반응 핵의 반경을 $r_c$라고 할 때, 화학반응이 율속단계인 경우 반응 기체 $A$의 농도 그래프로 옳은 것은? (단, $C_{\mathrm{Ag}}$는 기체 경막 밖에서의 농도를 나타낸다)
