[7급 국가직 전자회로 2018년 16번]

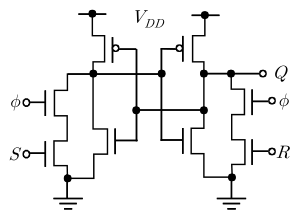

다음 회로에 대한 진리표에서 $Q(t)$에 들어갈 내용으로 옳은 것은?

$\varphi$	$S$	$R$	$Q(t)$
1	0	0	(a)
1	1	0	(b)
1	0	1	(c)
0	x	x	(d)

(a) (b) (c) (d)

1. ①0 1 0 $Q(t-1)$
2. ②$Q(t-1)$ 1 0 $Q(t-1)$
3. ③$Q(t-1)$ 0 1 0
4. ④$Q(t-1)$ 0 1 $Q(t-1)$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
