[7급 국가직 전자회로 2018년 18번]

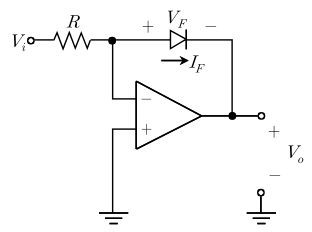

이상적인 연산증폭기와 순방향 전류 $I_F=I_R$·$e^{q{V}_F/kT}$[A]의 특성을 갖는 다이오드를 이용한 다음 회로에서 출력전압$V_o$[V]는? (단, $I_R$은 역방향 누설전류, $q$는 전자의 전하, $k$는 볼츠만 상수, $T$는 캘빈온도이다)

1. ①$V_o=-\left(\frac{kT}{q}\right)\ln \left(\frac{V_i}{I_{R}R}\right)$
2. ②$V_o=-\left(\frac{kT}{q}\right)\ln \left(\frac{I_{R}R}{V_i}\right)$
3. ③$V_o=-\left(\frac{q}{kT}\right)\ln \left(\frac{V_i}{I_{R}R}\right)$
4. ④$V_o=-\left(\frac{q}{kT}\right)\ln \left(\frac{I_{R}R}{V_i}\right)$
