[7급 국가직 전자회로 2020년 4번]

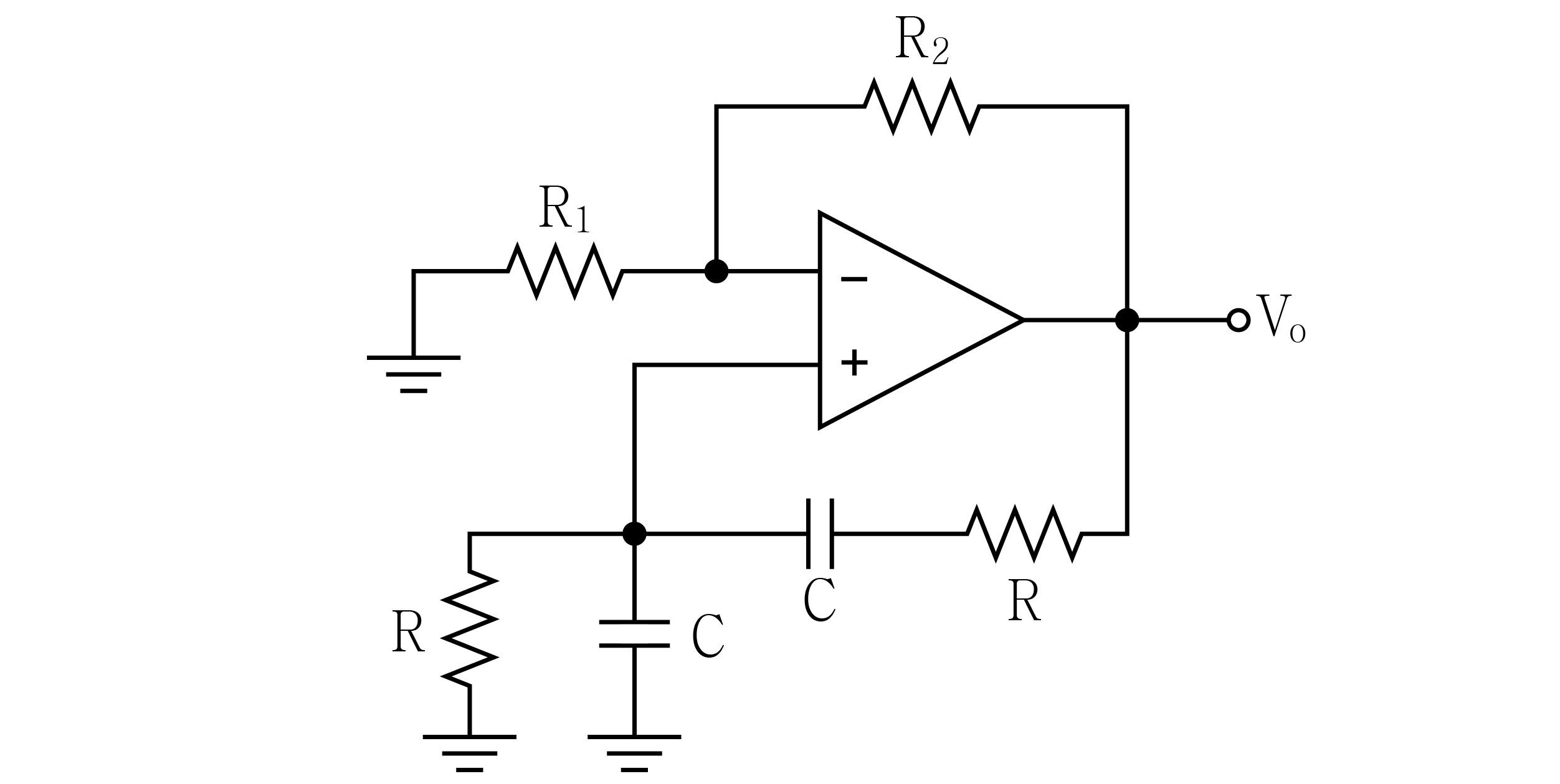

다음 윈 브릿지 발진기에 대한 설명으로 옳은 것은? (단, 연산증폭기는 이상적이다)

1. ①발진 주파수는 R₂와 관련이 있다.
2. ②발진 주파수는 R₁과 관련이 있다.
3. ③발진 주파수는 R과 관련이 있다.
4. ④R₂의 값은 R₁의 2배보다 작아야 한다.

선지를 골라 바로 채점해 보세요.정답 보기
