7급 국가직 전자회로 2020년 기출문제

시행 2020-09-26 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2020 7급 국가직 전과목
1.
정현파 발진기에 대한 설명으로 옳지 않은 것은?
전자회로
  1. ①발진기 동작에는 입력신호가 필요치 않다.
  2. ②폐루프이득(closed loop gain)이 정상상태에서 1이어야 한다.
  3. ③폐루프이득(closed loop gain)이 시동상태에서 1보다 커야 한다.
  4. ④폐루프(closed loop)의 위상변이가 180 °이어야 한다.
정답 보기

정답 ④ · 해설 보기

2.
다음 회로에 Vi 신호가 인가되었을 때, 출력 Vo의 파형으로 옳은 것은? (단, 다이오드의 순방향 전압강하는 0 [V]이고, RC 시정수는 매우 크다)
전자회로
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ① · 해설 보기

3.
20 [kHz]의 음성신호를 8비트 양자화 및 부호화를 거쳐 PCM(pulse code modulation)으로 전송하고자 할 때, 이 신호의 전송속도[kbps]는?
전자회로
  1. ①80
  2. ②160
  3. ③240
  4. ④320
정답 보기

정답 ④ · 해설 보기

4.
다음 윈 브릿지 발진기에 대한 설명으로 옳은 것은? (단, 연산증폭기는 이상적이다)
전자회로
  1. ①발진 주파수는 R2와 관련이 있다.
  2. ②발진 주파수는 R1과 관련이 있다.
  3. ③발진 주파수는 R과 관련이 있다.
  4. ④R2의 값은 R1의 2배보다 작아야 한다.
정답 보기

정답 ③ · 해설 보기

5.

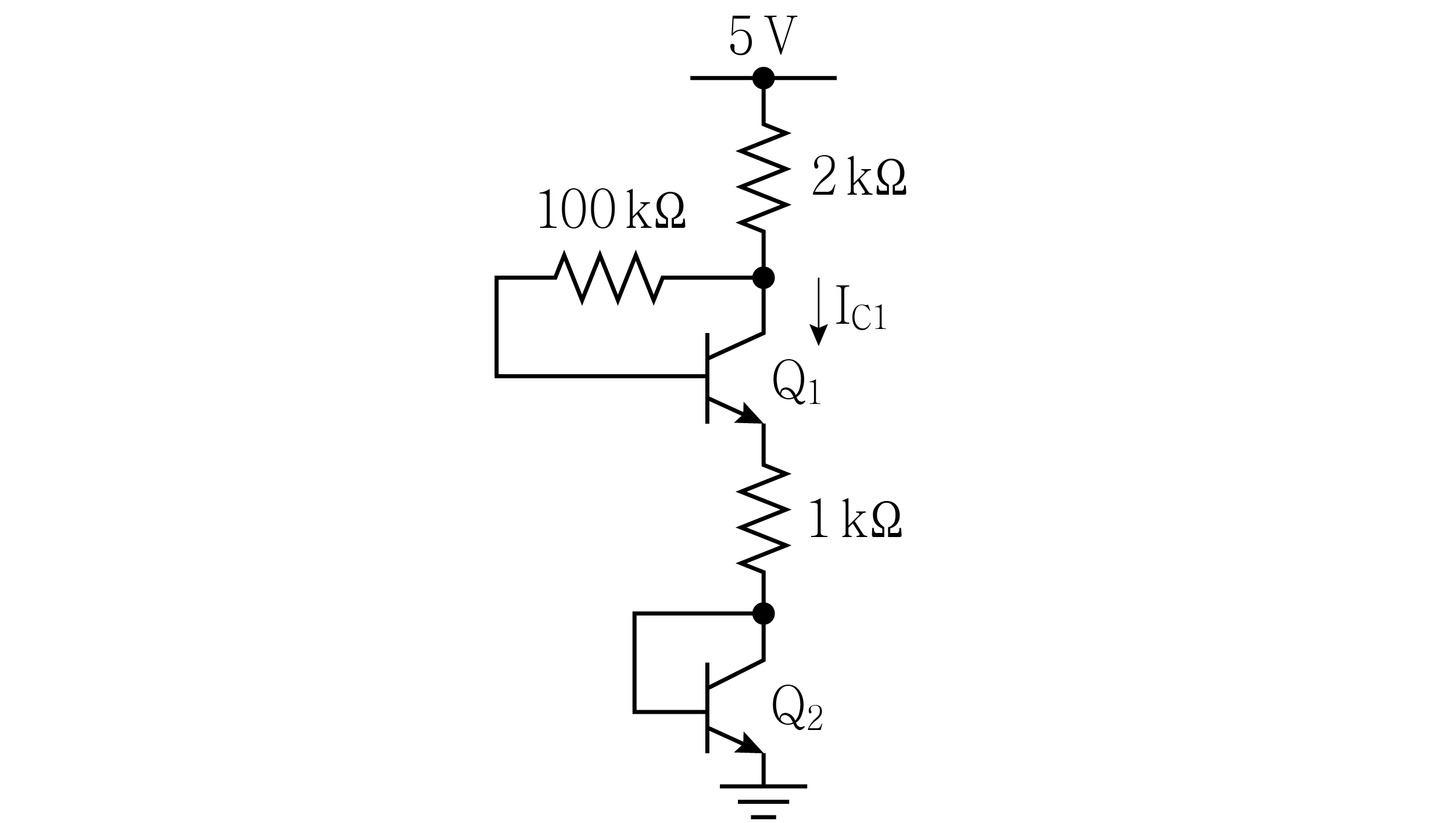

다음 회로에서 트랜지스터 Q1의 컬렉터 전류 IC1 [mA]로 가장 가까운 것은? (단, 모든 트랜지스터에서 = 100이고, VBE = 0.7 [V]이다)
전자회로
  1. ①0.5
  2. ②0.7
  3. ③0.9
  4. ④1.1
정답 보기

정답 ③ · 해설 보기

6.

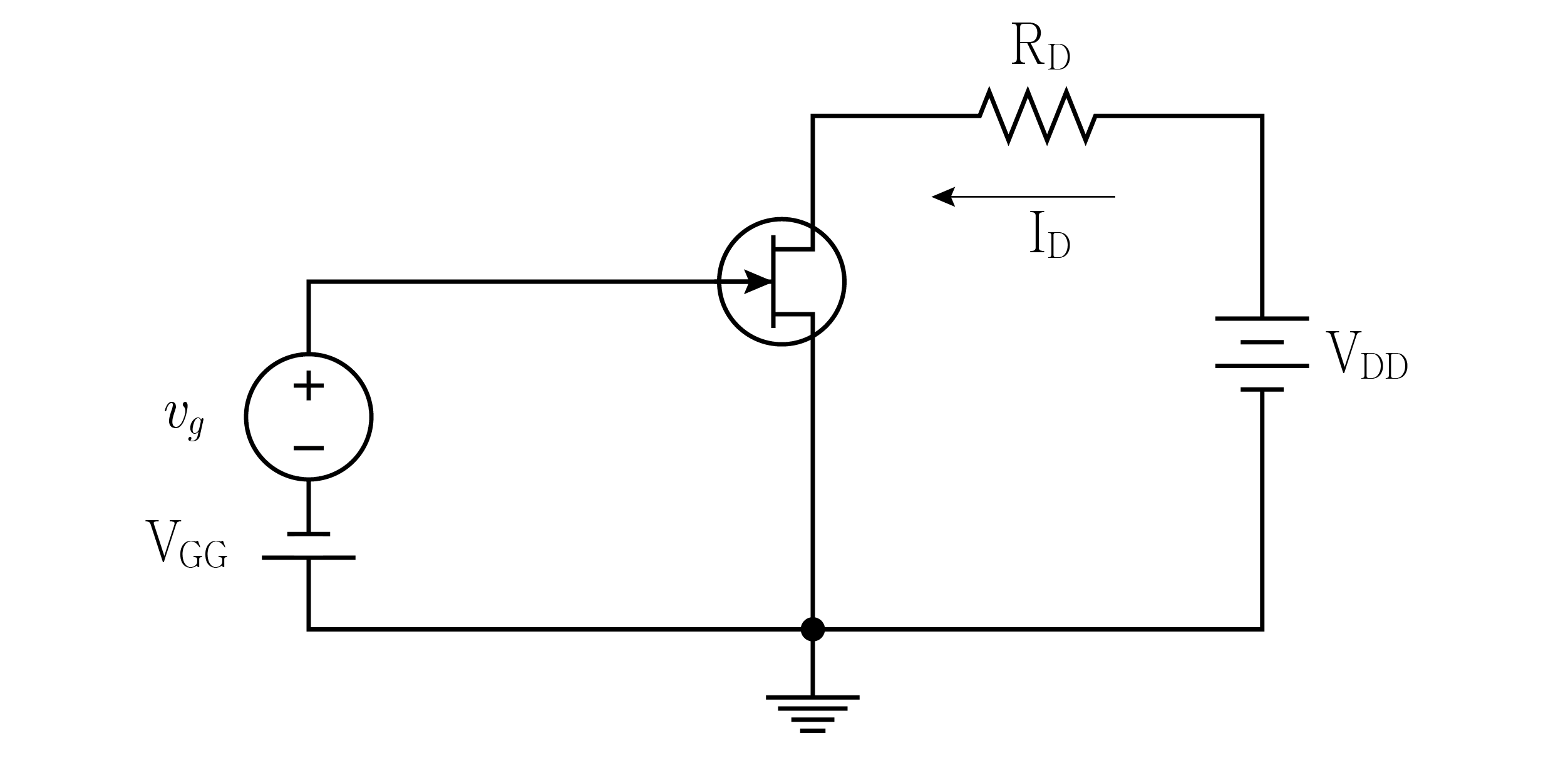

다음 JFET 회로에서 트랜지스터의 특성은 IDSS = 10 [mA], VGS(off) = -8 [V]이며, 각 소자값은 VGG = 2 [V], VDD = 20 [V], RD = 2 [kΩ]이다. 직류(DC) 동작점 IDQ [mA], VDSQ [V]는?
IDQ VDSQ
전자회로
  1. ①7.5 5
  2. ②5.625 8.75
  3. ③7.5 8.75
  4. ④5.625 5
정답 보기

정답 ② · 해설 보기

7.

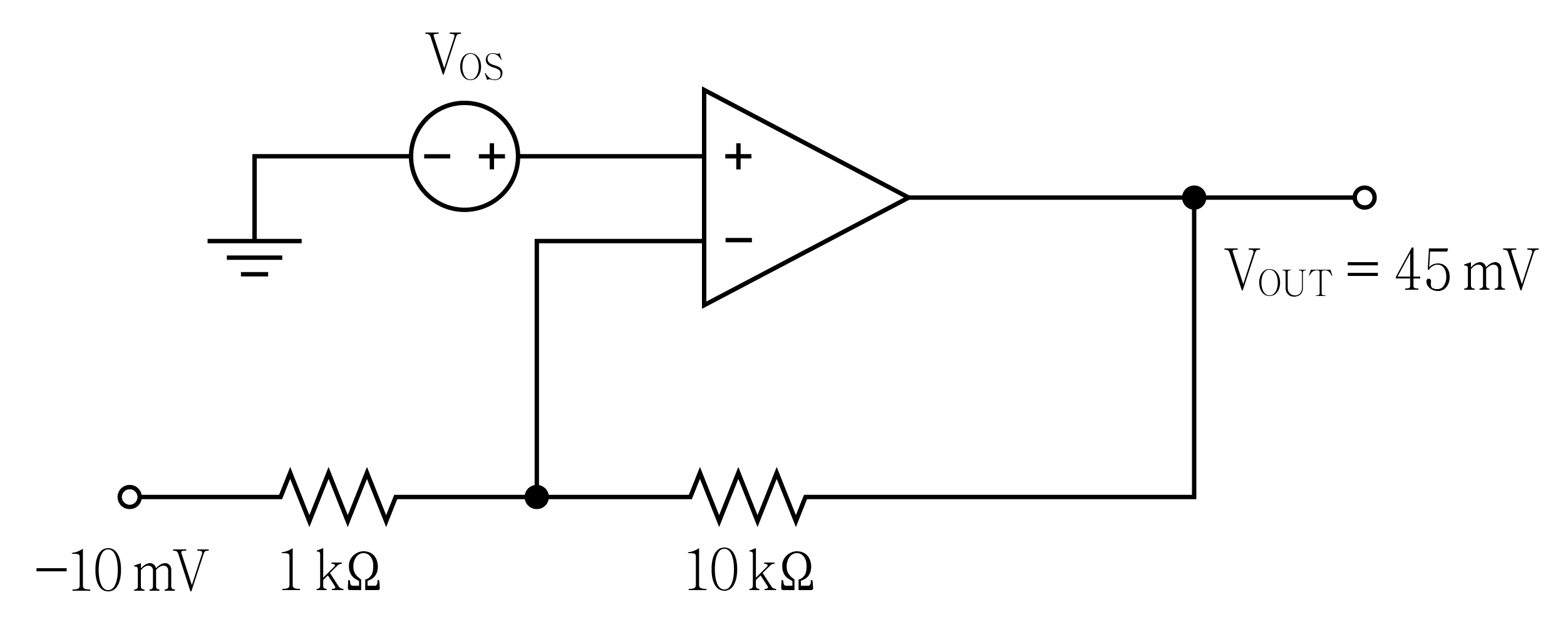

다음 회로에서 증폭기의 입력 옵셋전압 VOS [mV]는? (단, 연산증폭기는 이상적이다)
전자회로
  1. ①-5
  2. ②-5.5
  3. ③-10
  4. ④-11
정답 보기

정답 ① · 해설 보기

8.
연산증폭기의 단위이득 주파수 fT가 10 [MHz]인 다음 증폭기 회로에서 대역폭(bandwidth) [MHz]은? (단, 연산증폭기의 주파수 특성은 차단주파수 이상에서 20 [dB/decade]로 감소한다)
전자회로
  1. ①0.01
  2. ②0.1
  3. ③1.0
  4. ④10
정답 보기

정답 ② · 해설 보기

9.

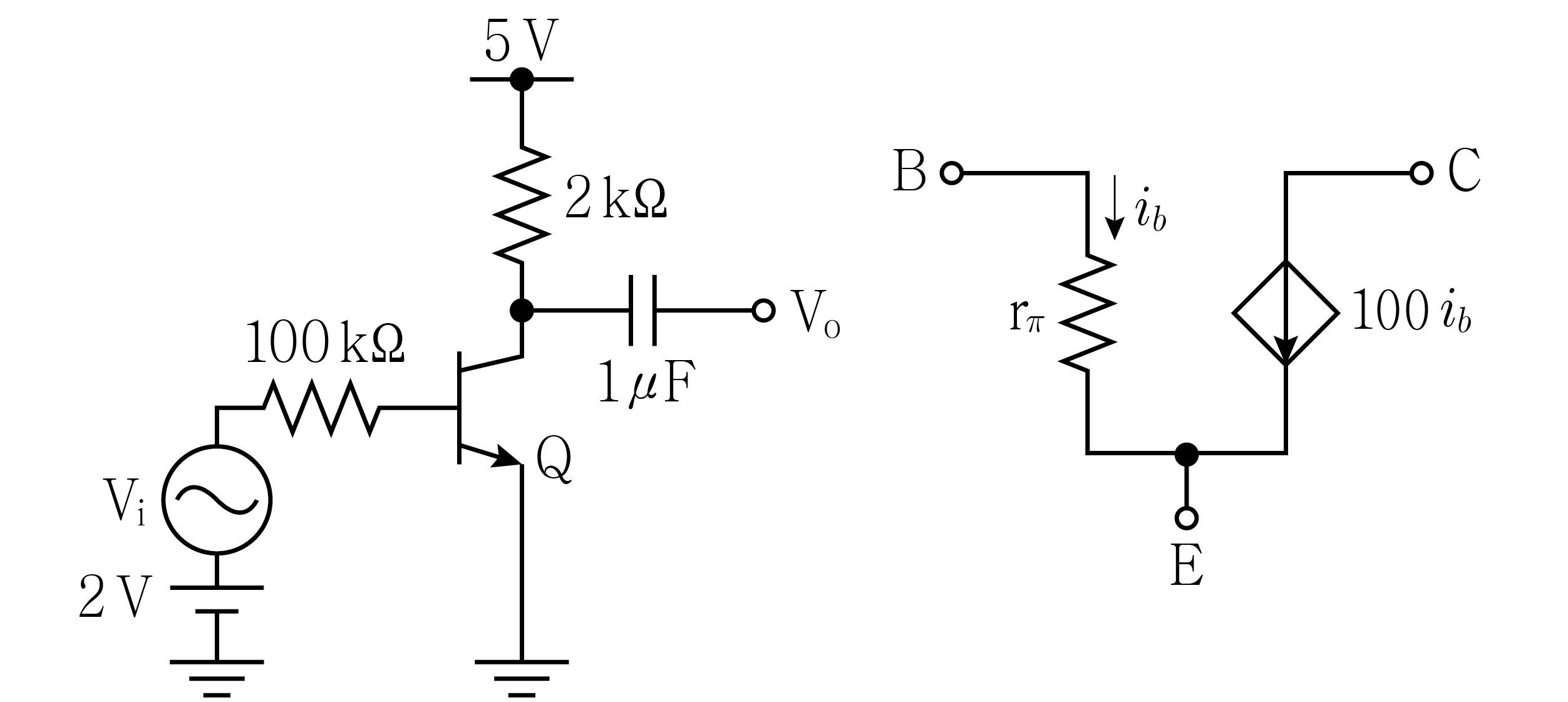

다음 증폭회로의 소신호 전압증폭도 는? (단, BJT Q의 VBE = 0.7 [V], = 100, VT = 26 [mV], ICQ = 1.3 [mA], r = 2 [kΩ]이며, 소신호 등가회로는 그림과 같다)
전자회로
  1. ①-2.4
  2. ②-1.96
  3. ③-2.6
  4. ④-2.2
정답 보기

정답 ② · 해설 보기

10.
다음 승·강압이 가능한 벅-부스트(buck-boost) 컨버터의 회로에서 스위치 M이 도통비(duty ratio) 50 %로 동작할 때, 다이오드 D에 인가되는 역전압[V]은? (단, 소자들은 이상적이고 정상상태에서 동작하며, 인덕터 전류는 연속이고 출력커패시터 전압 리플은 무시한다)
전자회로
  1. ①0
  2. ②50
  3. ③100
  4. ④200
정답 보기

정답 ④ · 해설 보기

11.
다음 이상적인 궤환(feedback) 증폭기 회로에서 입력 저항 와 출력 저항 는?
전자회로
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ② · 해설 보기

12.
다음 논리회로의 출력 Y를 간략하게 표현한 것은?
전자회로
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ④ · 해설 보기

13.
AM 변조 방식에서 피변조파 전력이 반송파 전력의 1.32배일 때, 상측파(USB) 전력은 반송파 전력의 몇 배인가?
전자회로
  1. ①0.64
  2. ②0.32
  3. ③0.16
  4. ④0.12
정답 보기

정답 ③ · 해설 보기

14.
다음 논리회로에 A = 1010, B = 0110, C = 0101이 순차적으로 입력될 때, 출력 Y의 값은?
전자회로
  1. ①Y = 1100
  2. ②Y = 0011
  3. ③Y = 1010
  4. ④Y = 0101
정답 보기

정답 ① · 해설 보기

15.
다음 회로에 대한 설명으로 옳지 않은 것은? (단, 다이오드의 순방향 전압은 0.7 [V]이다)
전자회로
  1. ①입력전압 Vin이 음(-)의 최대 피크전압에서 다이오드의 최대 역전압이 발생한다.
  2. ②권선비가 3 : 1로 되면 입력전압 Vin이 양(+)의 주기 동안 다이오드에 흐르는 전류는 감소한다.
  3. ③다이오드 양단의 최대 역전압 PIV(peak inverse voltage)는 170 [V]이다.
  4. ④정류된 출력의 피크전압은 84.3 [V]이다.
정답 보기

정답 ③ · 해설 보기

16.

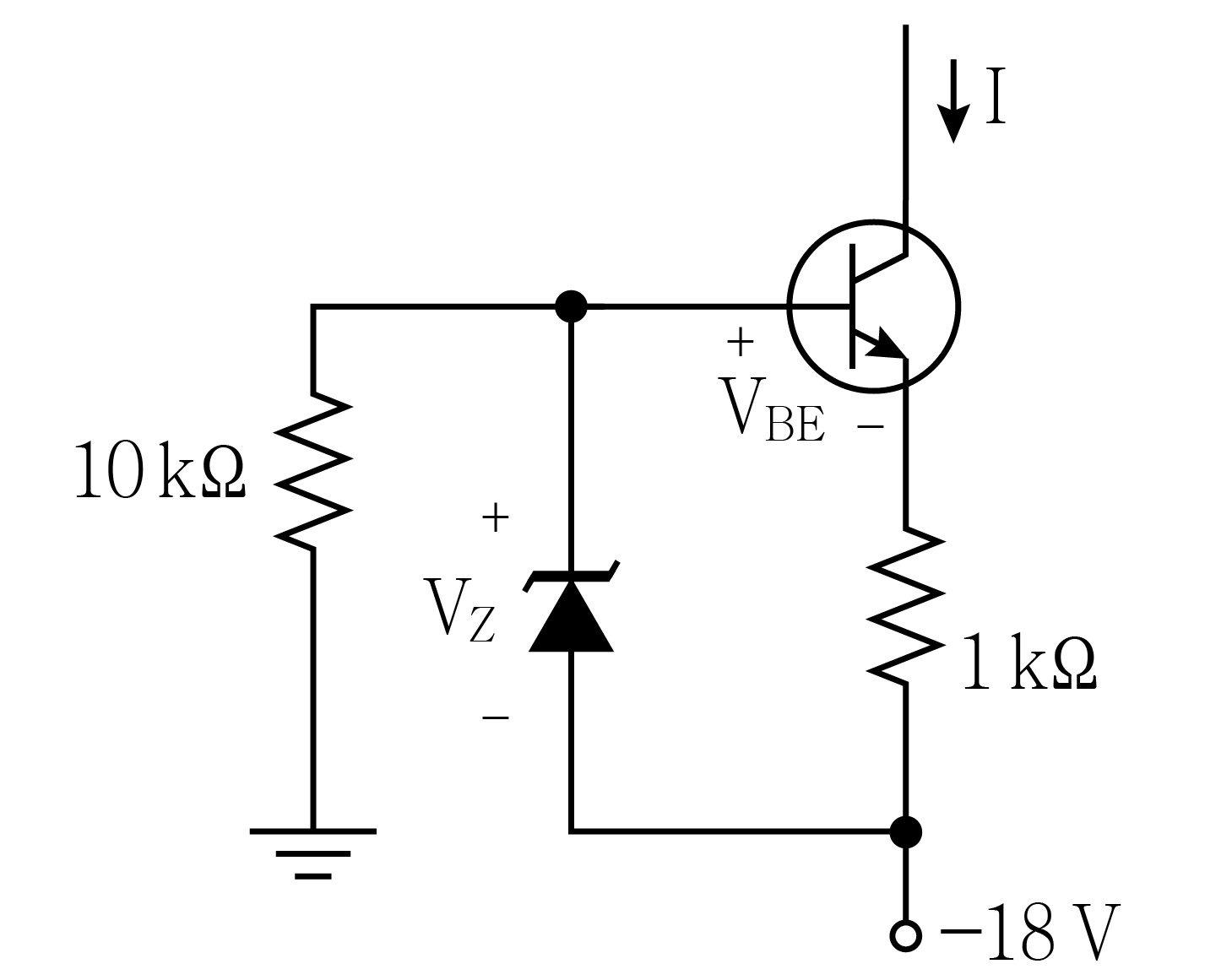

다음 정전류원 회로에서 I = 10 [mA]가 되기 위한 제너 다이오드 전압 VZ [V]로 가장 가까운 값은? (단, VBE = 0.7 [V]이다)
전자회로
  1. ①0.7
  2. ②1.7
  3. ③9.3
  4. ④10.7
정답 보기

정답 ④ · 해설 보기

17.
다음 회로에서 입력 임피던스 Zin은? (단, 연산증폭기는 이상적이다)
전자회로
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ② · 해설 보기

18.
반도체 집적회로(integrated circuit)로 8비트의 아날로그-디지털 변환기를 설계하고자 할 때, 다음 중 가장 빠른 동작 특성을 갖는 구조는? (단, time-interleaved 기법 등 다른 구조와 병합하지 않고, 샘플링 주파수를 제외한 소비전력 및 면적 등의 다른 특성은 고려하지 않는다)
전자회로
  1. ①계수형 구조
  2. ②R-2R 사다리 구조
  3. ③병렬(flash) 구조
  4. ④이중 경사(dual slope) 적분 구조
정답 보기

정답 ③ · 해설 보기

19.
다음 회로를 고주파 해석할 때 필요한 입력 커패시턴스 CIN [F]은? (단, M1의 gm1 = 1 mA/V, = , M1의 기생 커패시턴스는 무시한다)
전자회로
  1. ①1.5
  2. ②1.6
  3. ③3
  4. ④3.2
정답 보기

정답 ② · 해설 보기

20.
다음 SR 플립플롭(flip-flop) 회로의 입출력 파형으로 옳은 것은?
전자회로
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ① · 해설 보기
